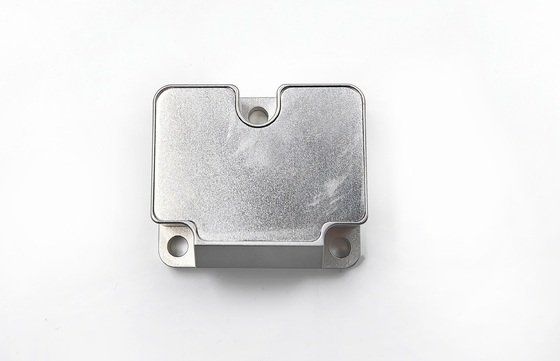

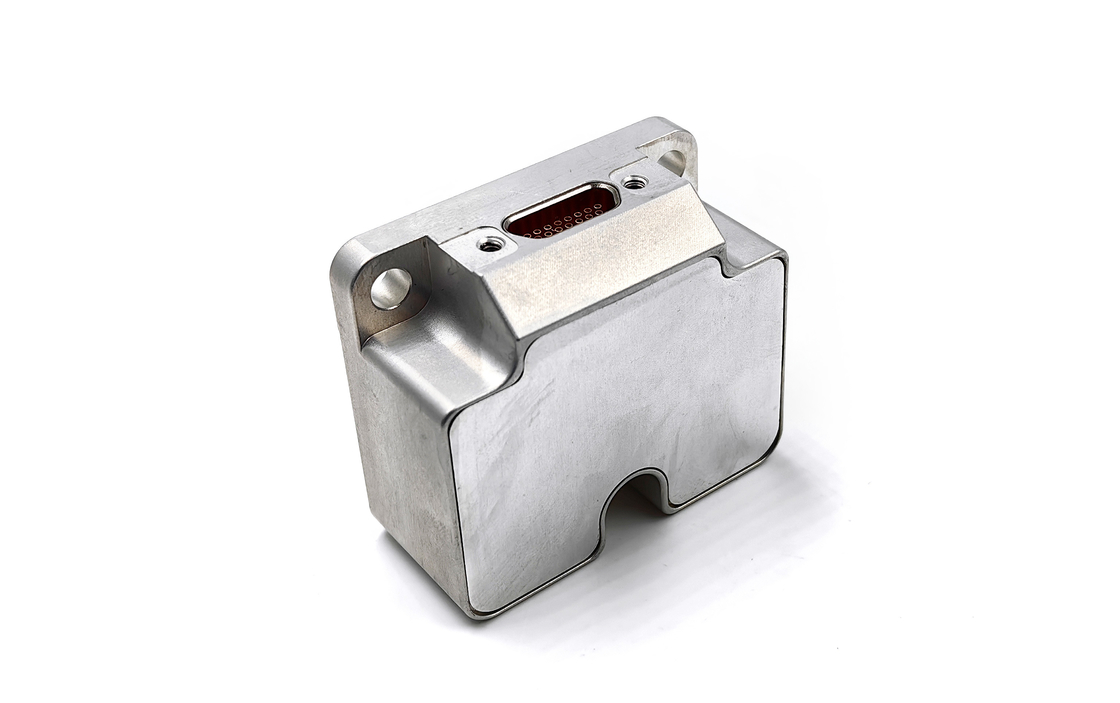

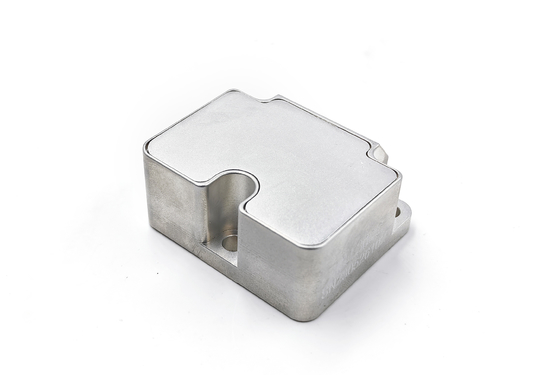

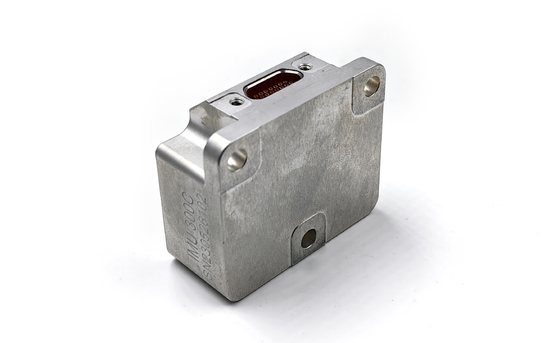

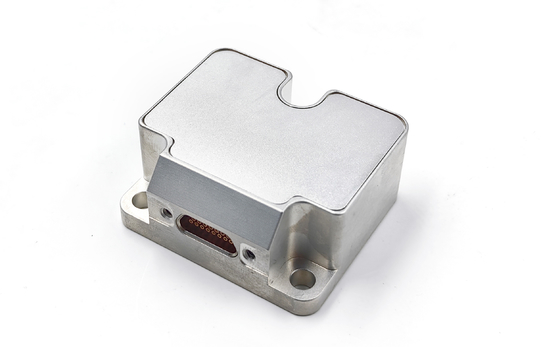

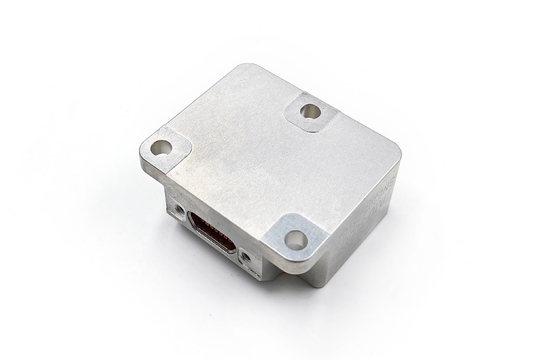

Unidade de medição inercial de grau tático com acelerômetro e giroscópio de 3 eixos integrados

Unidade de medição inercial de grau tático com acelerômetro e giroscópio de 3 eixos integrados

Nome da marca:	Firepower
Número do modelo:	IMU6-1
MOQ:	1
preço:	3000$
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

Faixa de medição:

±400°/s

Estabilidade do viés em execução:

00,3°/h

Caminhada aleatória angular:

00,15°/√h

Repetitividade do viés (1σ):

1°/h

Fator de escala não linearidade ((1σ):

150 ppm

Intervalo do acelerômetro:

±10g

Estabilidade do viés do acelerômetro durante a execução:

00,02 mg

Peso:

55 ± 5 g

Detalhes da embalagem:

sponge+box

Supply Ability:

500/month

Destacar:

Unidade de medição inercial giroscópio

Unidade de medição da inércia do acelerômetro de 3 eixos

Unidade de medição da inércia do grau tático

Descrição do produto

Descrição do produto

OIMU6A unidade de medição inercial é constituída por um giroscópio de três eixos, um acelerômetro de três eixos, um ângulo de inclinação de três eixos (sem este sensor por defeito), um sensor de temperatura, uma placa de processamento de sinal,estrutura e software necessário, e é usado para medir a taxa angular de três eixos, a aceleração de três eixos e o ângulo de inclinação de três eixos do portador.Acelerômetro e dados de inclinação após compensação de erros (incluindo compensação de temperatura), compensação do ângulo de desalinhamento da instalação, compensação não linear, etc.) através da porta serial RS-422 de acordo com um protocolo de comunicação acordado.

Parâmetros do produto

GYroscópioÍndice Técnico

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervalo de medição (personalizável)	°/s	± 400	± 400	± 400	± 2000
Estabilidade do viés de execução ((@ variância Allan)	°/h	0.3	0.1	0. 05	1
Estabilidade do viés @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade do viés na temperatura máxima	°/h	10	3	2	18
Caminhada angular aleatória	°/√h	0.15	0.1	0.02	0.3
Bias repetibilidade (1σ)	°/h	1	0.5	0.3	2
Bicomo sensibilidade à aceleração	°/h/g	1	1	1	2
Fator de escala não linearidade ((1σ)	ppm	150	150	150	300
Repetitividade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Acelerômetro Índice Técnico

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Intervalo de medição (personalizável)	g	± 10	± 30		± 50		± 80
Estabilidade do preconceito durante a circulação (variância de Allan @ 25 oC)	mg	0.02	0.05		0.1		0.2
Estabilidade do viés @10s	mg	0.05	0.2		0.5		1
Estabilidade do viés na temperatura máxima	mg	1	3		5		15
Caminhada angular aleatória	m/s/√h	0.001	0.002		0.005		0.01
Bias repetibilidade ((1σ)	mg	0.1	0.5		1		2
Repetitividade do fator de escala (1σ)	ppm	200	200			200		200
Fator de escala não linearidade ((1σ)	ppm	50		100		200		300
Desalinhamento	°	± 0.05		± 0.05		± 0.05		± 0.05
Largura de banda de 3 dB	Hz	100		100		100		100

Índice Técnico de inclinação

Parâmetro	Unidade	IMU6-1y-x
Faixa de medição	g	± 17
Estabilidade de desvio zero (1s de suavização)	mg	0.5
Não-linearidade do fator de escala	ppm	500

Características elétricas

Parâmetro	Unidade	IMU6-1y
Voltagem	V	+5±0.5
Corrente de arranque	mA	< 400
Consumo de energia em estado estacionário	W	< 1.2
Ripple	mV	100

Adaptabilidade ao ambiente

Parâmetro	Unidade	IMU6-1y-x
Temperatura de funcionamento	oC	-45 ~ 85
Temperatura de armazenamento	oC	-55~105

Outros

Parâmetro	Unidade	IMU6-1y-x
Peso	g	55 ± 5
Horário de início	s	1

Desenho de contorno
