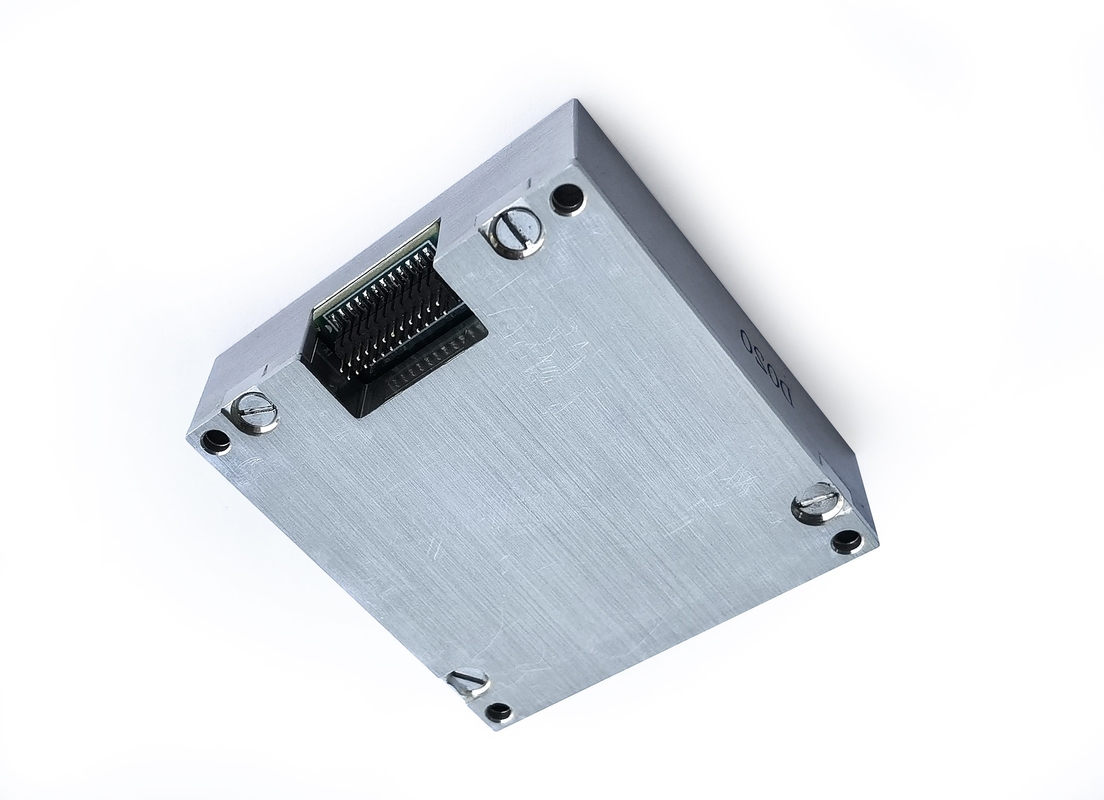

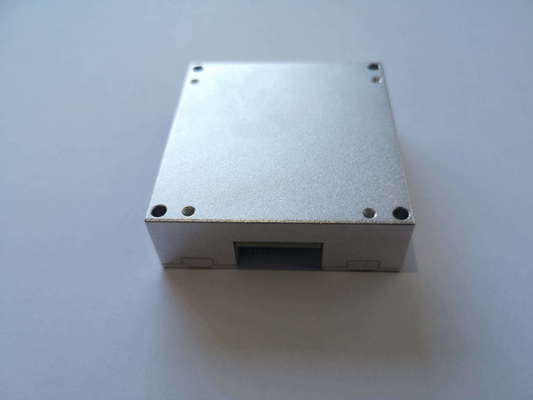

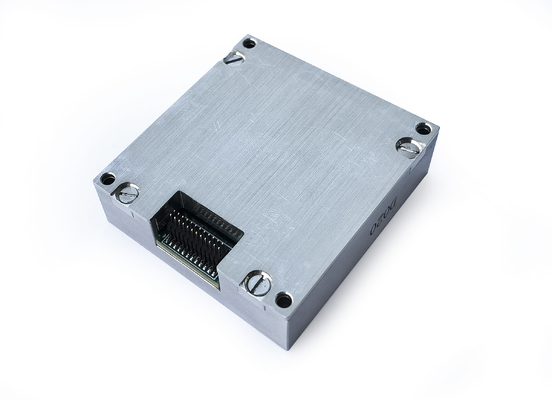

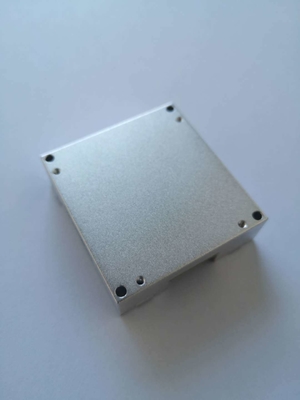

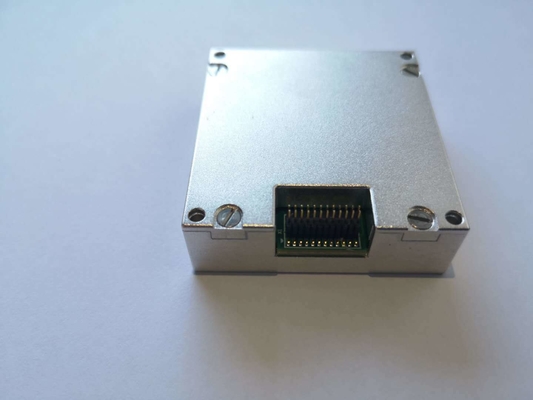

Adis16488 Sensores de substituição Mems Unidade de medição inercial Sensor Imu Acelerômetro Giroscópio

Adis16488 Sensores de substituição Mems Unidade de medição inercial Sensor Imu Acelerômetro Giroscópio

Nome da marca:	FIREPOWER
Número do modelo:	16488HA

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Distância de medição girodinâmica:

± 450°/s

Estabilidade de viés zero (@ Allan variance):

≤ 0,3 °/h

Estabilidade de desvio zero (< 10s suave):

≤ 3°/h

Caminhada aleatória angular:

≤ 0,15 °/h

Não linearidade do fator de escala:

100 ppm

Faixa de aceleração:

Estabilidade com polarização zero (Variância de Allan @ 25 ℃):

00,07 mg

Erro de desvio zero no intervalo de temperatura total:

1.5 mg

Interface de comunicação:

SPI de sentido único

Voltagem:

Destacar:

Sensor de unidade de medição inercial MEMS

Acelerômetro IMU Giroscópio

Sensores de substituição

Descrição do produto

ADIS16488 Sensores de substituição MEMS Unidade de medição inercial (IMU) Giroscópio de acelerômetro

Principais especificações

Atributo	Valor
Faixa de medição dinâmica de giroscópio	± 450 °/s
Estabilidade de polarias zero (variação@ allan)	≤0,3 °/h
Estabilidade de viés zero (10s lisos)	≤3 °/h
Caminhada aleatória angular	≤0,15 °/h
Não linearidade do fator de escala	100ppm
Intervalo ACC	± 20g
Estabilidade do ACC Zero Biés (allan variação @ 25 ℃)	0,07mg
Erro de polarização zero na faixa de temperatura máxima	1,5mg
Interface de comunicação	SPI de 1 vias
Tensão	3.3V

A unidade de medição inercial ADIS16488HA é um sistema inercial completo com um giroscópio de três eixos embutido e acelerômetro de três eixos. Este IMU de alto desempenho mede a taxa angular de três eixos, a aceleração e outros parâmetros críticos da transportadora. A unidade emite dados compensados por erro (incluindo compensação de temperatura, compensação do ângulo de desalinhamento de instalação e compensação não linear) através do SPI de acordo com o protocolo de comunicação.

Parâmetros técnicos detalhados

Especificações do giroscópio

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Faixa de medição dinâmica			± 450	º/s
Instabilidade do Biés Zero	Variação allan, melhor do que	0,3		º/h
Estabilidade de viés zero	10s suave, rms, melhor que	3		º/h
Viés zero em toda a faixa de temperatura	-40 ℃ ~ 85 ℃, 10 s liso, rms	20		º/h
Caminhada aleatória	1σ	0,15		º/√H
Repetibilidade de Biés zero	1σ	5		º/h
Repetibilidade do fator de escala	1σ	100		ppm
Não linearidade do fator de escala	1σ	100		ppm
Largura de banda (-3db)		250		Hz
Acoplamento cruzado		0.1		%
Resolução		2		º/h
Sensibilidade à aceleração		2		°/h/g

Especificações do acelerômetro

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Faixa de medição dinâmica			± 20	g
Estabilidade de viés zero	Allan Variação	0,07		mg
Viés zero em toda a faixa de temperatura	-40 ℃ ~ 85 ℃, 10 s liso, rms	3		mg
Estabilidade de viés zero	10s suave, rms, melhor que	0,25		mg
Caminhada aleatória	1σ	0,029		m/s/√h
Repetibilidade de Biés zero	1σ	0,5		mg
Repetibilidade do fator de escala	1σ	500		ppm
Não linearidade do fator de escala	Fs = 20g	500		ppm
Largura de banda (-3db)		250		Hz
Acoplamento cruzado		0.1		%

Interface de comunicação

SPI de 1 vias	Digite a frequência do relógio		8	15	MHz

Características elétricas

Parâmetro	Condições de teste	Valor típico	Valor máximo	Unidade
Tensão	Corrente contínua	3.3		V
Consumo de energia		1.5	1.5	C
Ripple	Pp	48 ± 2	100	MV

Use o ambiente

Parâmetro	Condições de teste	Valor mínimo	Valor típico	Valor máximo	Unidade
Temperatura operacional		-45		85	℃
Temperatura de armazenamento		-55		85	℃

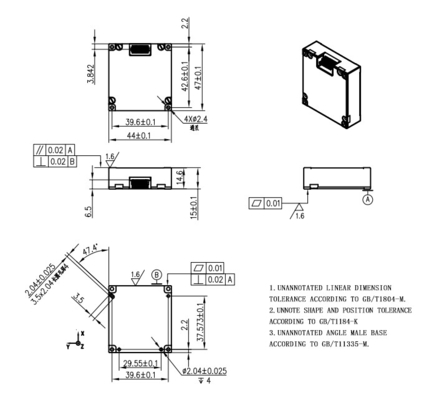

ADIS16488 Dimensões e dimensões do sensor IMU
