Sensor de unidade de medição de inércia Mems de baixo consumo de energia para UAV / robô

Name: Sensor de unidade de medição de inércia Mems de baixo consumo de energia para UAV / robô
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 600 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	IMU115
MOQ:	1
preço:	600$
Condições de pagamento:	L/C,D/P,T/T,Western union
Capacidade de abastecimento:	1 semana para a amostra

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Distância de medição girodinâmica:

± 250/500°/s

Estabilidade de viés zero (@ Allan variance):

≤ 3 °/h

Estabilidade de desvio zero (< 10s suave):

≤ 6°/h

Largura de banda:

80Hz

Faixa de aceleração:

± 16 g

Acc Estabilidade de desvio zero (variância de Allan):

0.065 mg

Interface de comunicação:

UART de via única

Voltagem:

5.5V

Tamanho:

22.4mm x 22.4mm x 9.5mm

Peso:

16G

Detalhes da embalagem:

Esponja + Caixa

Habilidade da fonte:

1 semana para a amostra

Destacar:

Sensor de unidade de medição inercial MEMS

6 eixos Mems Unidade de medição inercial

Unidade de medição da inércia dos Mems dos UAV

Descrição do produto

Sensor de unidade de medição de inércia Mems de baixo consumo de energia para robô UAV

Descrição do produto

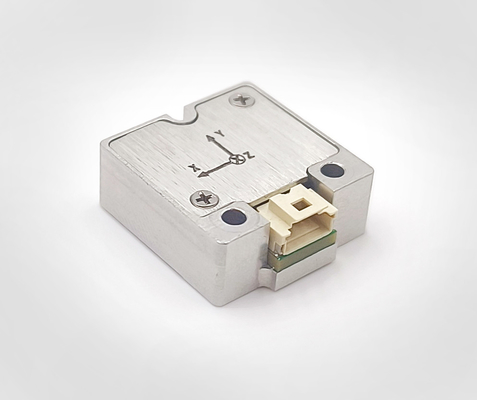

O IMU115 é uma unidade de medição inercial (IMU) baseada na tecnologia micro-mecânica (MEMS), com giroscópio MEMS de alto desempenho e acelerômetro MEMS integrados,com 3 velocidades angulares e 3 acelerações.O produto possui uma elevada fiabilidade e forte adaptabilidade ao ambiente.emMoAção, mapeamento, plataforma estável e outros campos.

. Características do produto

1) Giroscópio digital de três eixos:

A)± 250o/s (500 °/s opcional);

(b)Estabilidade de desvio zero: 10 °/h (GJB, 10 s, valor típico), 6,0 °/h ((ALLAN, valor típico);

2)Acelerômetro digital triaxial:

A)± 4 g de faixa de medição dinâmica (configurável 16 g);

(b)Estabilidade com desvio zero: 0,12 mg (GJB, 10 s), 0,065 mg (ALLAN);

3)Alta fiabilidade: MTBF > 20000h;

4)Precisão garantida no intervalo de temperatura total (-40 °C ~ 80 °C):

Algoritmo integrado de calibração e compensação de temperaturas de alto desempenho;

5)Apto para trabalhar em condições de vibração forte;

6)Interface UART de uma só direcção.

Parâmetro do produto

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio	Faixa de medição dinâmica			250	500	O/s
	Preconceito zero estabilidade	Variança Allan		3.0		o/h
	Preconceito zero estabilidade	Média de 10 s (-40 °C ~ + 80 °C, temperatura constante)		6.0		o/h
	Preconceito zero	Preconceito zero Distância		± 0.2		O/s
	Preconceito zero	Variação de desvio zero temperatura total intervalo1		± 0.3		O/s
	Fator de escala	Precisão do fator de escala		0.2		%
	Fator de escala	Não-linearidade do fator de escala		0.02		% FS
	Largura de banda			80		Hz
Acelerômetro	Faixa de medição dinâmica			4	16	g
	Preconceito zero estabilidade	Variança Allan		0.065		mg
	Preconceito zero estabilidade	média de 10 s (-40 °C ~ + 80 °C, temperatura constante)		0.12		mg
	Preconceito zero	Preconceito zero Distância		± 3		mg
	Preconceito zero	Mudança de viés zero na totalidade Intervalo de temperatura, valor de pico a pico1		± 6		mg
	Fator de escala	Precisão do fator de escala		0.3		%
	Fator de escala	Não-linearidade do fator de escala		0.03		% FS
	Largura de banda			80		Hz
Interface de comunicação
	UART de via única	Taxa de Baud		115.2	460.8	Kbps
	Frequência de amostragem
	Frequência de amostragem	UART		200	1000	Hz
Características elétricas	Voltagem		4.5	5	5.5	V
	Consumo de energia				0.35	W
	Ripple	P-P			20	mV
Características estruturais	Tamanho			22.4 x 22.4 x 9.5		mm
Características estruturais	Peso			16		g
Ambiente de utilização	Temperatura de funcionamento		- 40		80	°C
	Temperatura de armazenamento		- 45		85	°C
	Vibração			20~2000Hz,3g
	Impacto			1000 g,0.5ms
Confiabilidade	MTBF			20000		h
Confiabilidade	Tempo de trabalho contínuo			120		h
1: Calcular o viés zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤ 1 °C/min e a faixa de temperatura é -40 °C ~ + 80 °C;

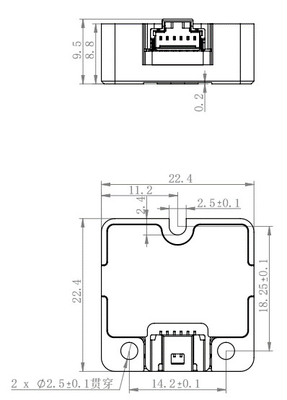

Desenho de contorno
