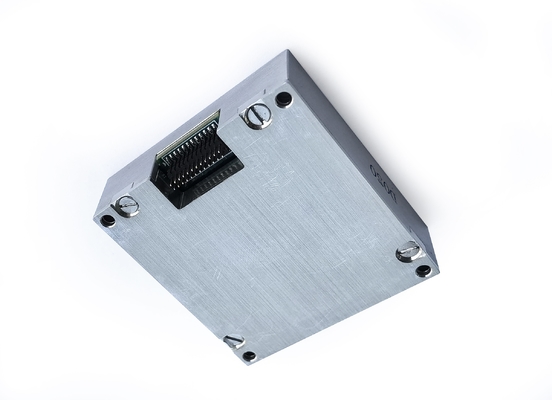

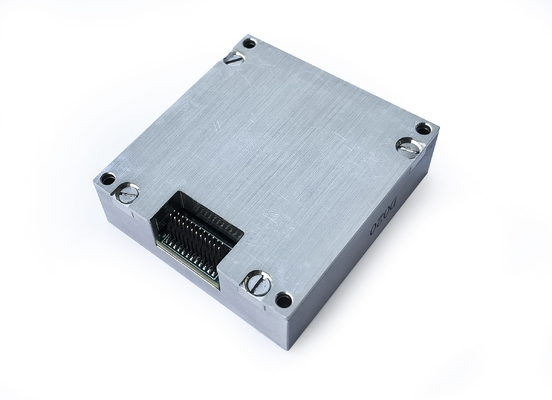

Sensor de Unidade de Medição Inercial MEMS de Substituição ADIS16488 Saída SPI para Veículo Terrestre

Sensor de Unidade de Medição Inercial MEMS de Substituição ADIS16488 Saída SPI para Veículo Terrestre

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Dynamic measuring range:

±450°/s

Zero-bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Acc Range:

Acc Zero bias stability:

0.07mg

Communication Interface:

1-way SPI

Detalhes da embalagem:

CAIXA+Esponja

Habilidade da fonte:

500/MONTH

Destacar:

Unidade de Medição Inercial com Saída SPI

Unidade de Medição Inercial MEMS SPI

Unidade de Medição Inercial MEMS

Descrição do produto

ADIS16488 Substituição MEMS Sensor de medição inercial Sensor SPI Saída para veículo terrestre

Principais especificações

Atributo	Valor
Faixa de medição dinâmica	± 450 °/s
Instabilidade do Biés Zero	0,3 °/h
Caminhada aleatória	0,15º/√H
Repetibilidade do fator de escala	100ppm
Largura de banda (-3db)	250Hz
Intervalo ACC	± 20g
Estabilidade do viés do ACC zero	0,07mg
Interface de comunicação	SPI de 1 vias

Visão geral do produto

A unidade de medição inercial ADIS16488HA é um sistema inercial completo com um giroscópio de três eixos embutido e acelerômetro de três eixos. Esse sensor avançado mede a taxa angular de três eixos, a aceleração e outros parâmetros críticos da transportadora. A unidade emite dados compensados por erro (incluindo compensação de temperatura, compensação do ângulo de desalinhamento de instalação e compensação não linear) através do SPI de acordo com o protocolo de comunicação.

Especificações técnicas

Parâmetro	Condições de teste	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio
Faixa de medição dinâmica				± 450	º/s
Instabilidade do Biés Zero	Variação allan, melhor do que		0,3		º/h
Estabilidade de viés zero	10s suave, rms, melhor que		3		º/h
Viés zero em toda a faixa de temperatura	-40 ℃ ~ 85 ℃, 10 s liso, rms		20		º/h
Caminhada aleatória	1σ		0,15		º/√H
Repetibilidade de Biés zero	1σ		5		º/h
Repetibilidade do fator de escala	1σ		100		ppm
Não linearidade do fator de escala	1σ		100		ppm
Largura de banda (-3db)			250		Hz
Acoplamento cruzado			0.1		%
Resolução			2		º/h
Sensibilidade à aceleração			2		°/h/g
Acelerômetro
Faixa de medição dinâmica				± 20	g
Estabilidade de viés zero	Allan Variação		0,07		mg
Viés zero em toda a faixa de temperatura	-40 ℃ ~ 85 ℃, 10 s liso, rms		3		mg
Estabilidade de viés zero	10s suave, rms, melhor que		0,25		mg
Caminhada aleatória	1σ		0,029		m/s/√h
Repetibilidade de Biés zero	1σ		0,5		mg
Repetibilidade do fator de escala	1σ		500		ppm
Não linearidade do fator de escala	Fs = 20g		500		ppm
Largura de banda (-3db)			250		Hz
Acoplamento cruzado			0.1		%
Interface de comunicação
SPI de 1 vias	Digite a frequência do relógio	8		15	MHz
Características elétricas
Tensão	Corrente contínua		3.3		V
Consumo de energia			1.5	1.5	C
Ripple	Pp		48 ± 2	100	MV
Use o ambiente
Temperatura operacional		-45		85	℃
Temperatura de armazenamento		-55		85	℃

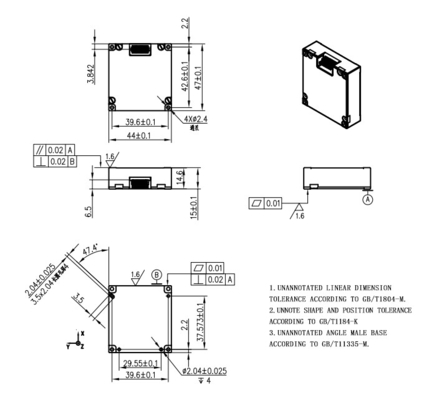

Estrutura de contorno
