Substituição do Sensor IMU (Unidade de Medição Inercial) MEMS de Alto Desempenho ADIS16488

Substituição do Sensor IMU (Unidade de Medição Inercial) MEMS de Alto Desempenho ADIS16488

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

± 450°/s

Instabilidade do Bias:

00,3°/h

Caminhada aleatória:

00,15o/√h

Repetitividade do fator de escala:

100 ppm

Largura de banda (-3dB):

250hz

Escala do acelerômetro:

Estabilidade de polarização do acelerômetro:

00,07 mg

Voltagem:

Detalhes da embalagem:

CAIXA+Esponja

Habilidade da fonte:

500/MONTH

Destacar:

Sensor IMU de Substituição ADIS16488

Unidade de Medição Inercial ADIS16488

Unidade de Medição Inercial MEMS

Descrição do produto

Substituição do Sensor IMU (Unidade de Medição Inercial) MEMS de Alto Desempenho ADIS16488

Especificações Principais

Atributo	Valor
Faixa de medição	±450°/s
Instabilidade de polarização	0.3°/h
Passeio aleatório	0.15º/√h
Repetibilidade do fator de escala	100ppm
Largura de banda (-3dB)	250Hz
Faixa do acelerômetro	±20g
Estabilidade de polarização do acelerômetro	0.07mg
Tensão	3.3V

Visão Geral do Produto

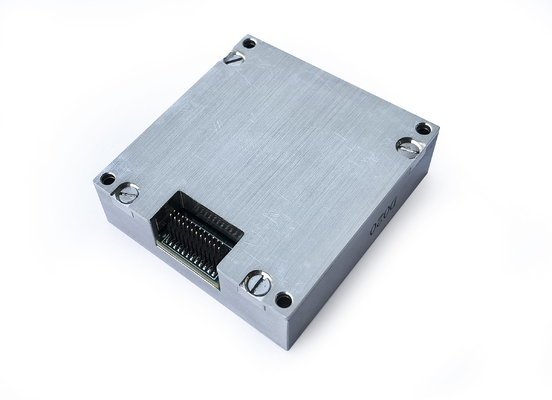

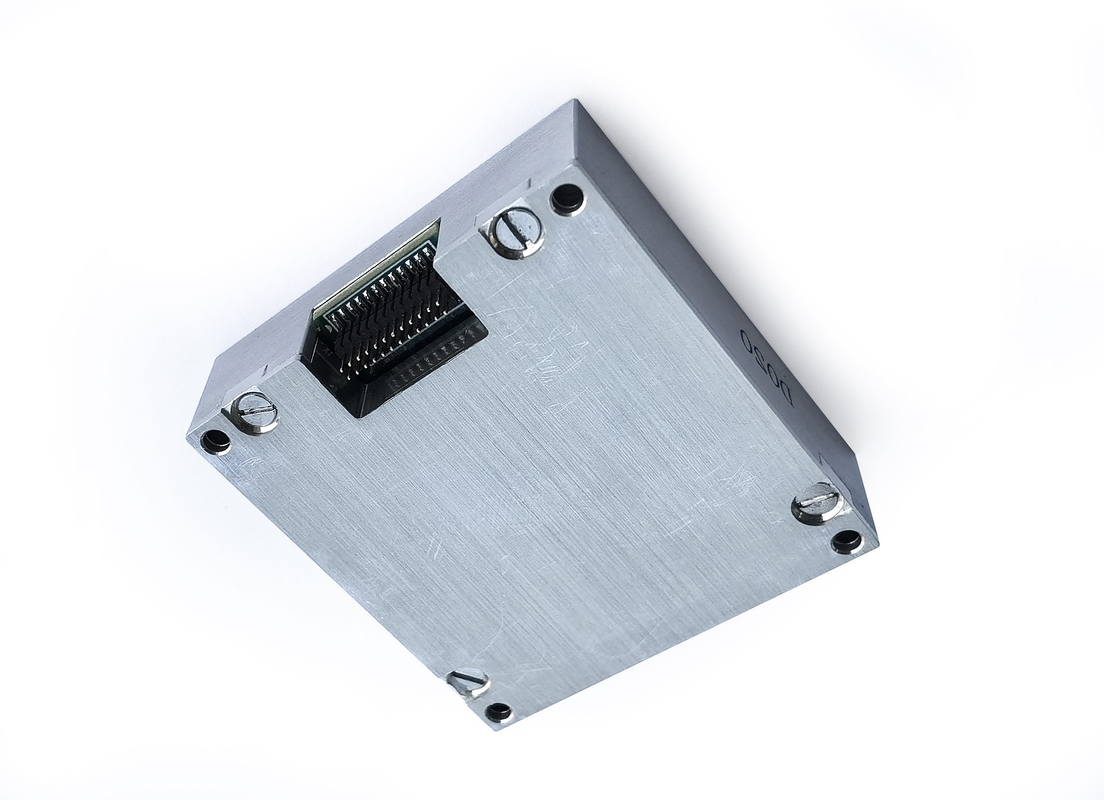

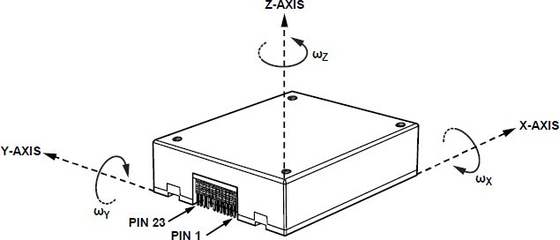

A Unidade de Medição Inercial (IMU) 16488HA é um sistema de detecção inercial totalmente integrado que combina um giroscópio de três eixos e um acelerômetro de três eixos em um módulo compacto. Ele mede com precisão a velocidade angular e a aceleração linear de três eixos da plataforma hospedeira.

Recursos Avançados de Compensação de Erros

Compensação de temperatura
Correção de desalinhamento de instalação
Correção de não linearidade

A unidade emite dados inerciais de alta precisão através de uma interface digital SPI, seguindo um protocolo de comunicação padronizado, tornando-a ideal para aplicações embarcadas que exigem detecção de movimento confiável em ambientes dinâmicos.

Especificações Técnicas

Parâmetro	Condições de teste	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio
Faixa de medição dinâmica				±450	º/s
Instabilidade de polarização zero	Variância de Allan, melhor que		0.3		º/h
Estabilidade de polarização zero	Suavização de 10s, RMS, melhor que		3		º/h
Polarização zero na faixa de temperatura total	-40 ℃ ~ 85 ℃, suavização de 10 s, rms		20		º/h
Passeio aleatório	1σ		0.15		º/√h
Repetibilidade de polarização zero	1σ		5		º/h
Repetibilidade do fator de escala	1σ		100		ppm
Não linearidade do fator de escala	1σ		100		ppm
Largura de banda (-3dB)			250		Hz
Acoplamento cruzado			0.1		%
Resolução			2		º/h
Sensibilidade à aceleração			2		°/h/g
Acelerômetro
Faixa de medição dinâmica				±20	g
Estabilidade de polarização zero	Variância de Allan		0.07		mg
Polarização zero na faixa de temperatura total	-40 ℃ ~ 85 ℃, suavização de 10 s, rms		3		mg
Estabilidade de polarização zero	Suavização de 10s, RMS, melhor que		0.25		mg
Passeio aleatório	1σ		0.029		m/s/√h
Repetibilidade de polarização zero	1σ		0.5		mg
Repetibilidade do fator de escala	1σ		500		ppm
Não linearidade do fator de escala	FS=20g		500		ppm
Largura de banda (-3dB)			250		Hz
Acoplamento cruzado			0.1		%
Interface de comunicação
SPI unidirecional	Insira a frequência do clock		8	15	MHz
Características elétricas
Tensão	Corrente contínua		3.3		V
Consumo de energia			1.5	1.5	W
Ondulação	P-P		48±2	100	mV
Ambiente de uso
Temperatura de operação		-45		85	℃
Temperatura de armazenamento		-55		85	℃

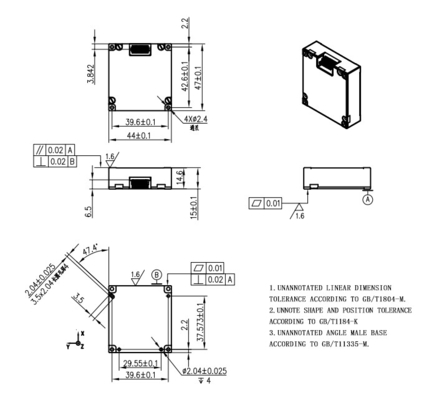

Estrutura do contorno
