Módulo IMU IMU MEMS de Medição Inercial de 10 DOF Compacto - Substituição ADIS16488

Name: Módulo IMU IMU MEMS de Medição Inercial de 10 DOF Compacto - Substituição ADIS16488
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Zero-bias repeatability:

5°/h

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Power consumption:

1.5W

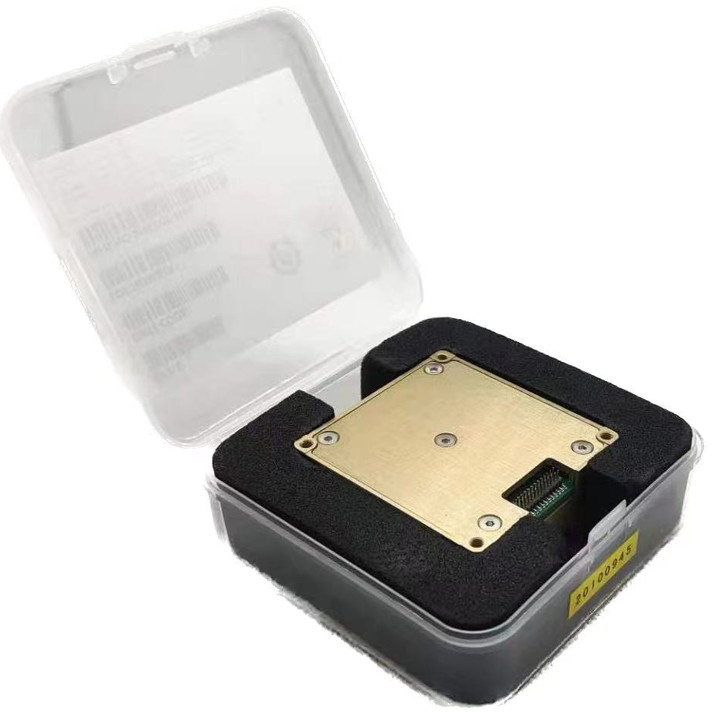

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Destacar:

Módulo IMU de 10 DOF

Módulo IMU Compacto

Módulo IMU de Substituição ADIS16488

Descrição do produto

Módulo IMU de Unidade de Medição Inercial (IMU) MEMS de 10 DOF Compacto Substituição ADIS16488

Descrição do Produto

A Unidade de Medição Inercial (IMU) 16488HA é um sistema de detecção inercial totalmente integrado que combina um giroscópio de três eixos e um acelerômetro de três eixos dentro de um módulo compacto. Ele foi projetado para medir com precisão a velocidade angular de três eixos e a aceleração linear da plataforma host.

O sistema realiza compensação de erros avançada, incluindo:

Compensação de temperatura
Correção de desalinhamento de instalação
Correção de não linearidade.

Após a compensação, a unidade emite dados inerciais de alta precisão através de uma interface digital SPI, seguindo um protocolo de comunicação padronizado. Isso torna o IMU 16488HA altamente adequado para aplicações embarcadas que exigem detecção de movimento confiável e estável em ambientes dinâmicos.

Parâmetros Técnicos

Parâmetro		Condições de teste	Valor mínimo	Valor típico	Valor máximo	Unidade
GGiroscópio	Faixa de medição dinâmica			±450		º/s
	Instabilidade de polarização zero	Variância de Allan, melhor que		0,3		º/h
	Estabilidade de polarização zero	Suavização de 10s, RMS, melhor que		3		º/h
	Polarização zero na faixa de temperatura total	-40 ℃ ~ 85 ℃, suavização de 10 s, rms		20		º/h
	Caminhada aleatória	1σ		0,15		º/√h
	Repetibilidade de polarização zero	1σ		5		º/h
	Repetibilidade do fator de escala	1σ		100		ppm
	Não linearidade do fator de escala	1σ		100		ppm
	Largura de banda (-3dB)			250		Hz
	Acoplamento cruzado			0,1		%
	Resolução			2		º/h
	Sensibilidade à aceleração			2		°/h/g
Acelerômetro	Faixa de medição dinâmica			±20		g
	Estabilidade de polarização zero	Variância de Allan		0,07		mg

	Polarização zero na faixa de temperatura total	-40 ℃ ~ 85 ℃, suavização de 10 s, rms		3		mg
	Estabilidade de polarização zero	Suavização de 10s, RMS, melhor que		0,25		mg
	Caminhada aleatória	1σ		0,029		m/s/√h
	Repetibilidade de polarização zero	1σ		0,5		mg
	Repetibilidade do fator de escala	1σ		500		ppm
	Não linearidade do fator de escala	FS=20g		500		ppm
	Largura de banda (-3dB)			250		Hz
	Acoplamento cruzado			0,1		%
Comunicação Interface	SPI de 1 via	Insira a frequência do clock		8	15	MHz
Características elétricas	Tensão	Corrente contínua		3,3		V
	Consumo de energia			1,5	1,5	W
	Ripple	P-P		48±2	100	mV
Ambiente de uso	Temperatura de operação		-45		85	℃
Ambiente de uso	Temperatura de armazenamento		-55		85	℃

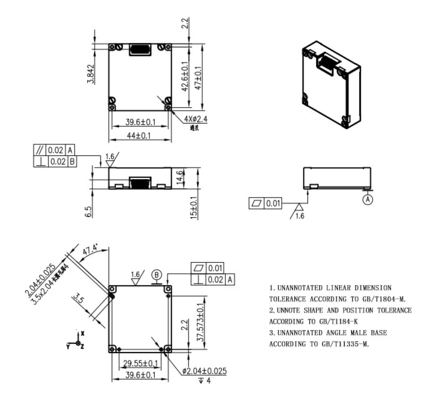

Estrutura do contorno

Módulo IMU IMU MEMS de Medição Inercial de 10 DOF Compacto - Substituição ADIS16488 0

Módulo IMU IMU MEMS de Medição Inercial de 10 DOF Compacto - Substituição ADIS16488 1

Módulo IMU IMU MEMS de Medição Inercial de 10 DOF Compacto - Substituição ADIS16488 2
