ADIS16488 Sensor de inércia de grau tático 10‐DOF MEMS Unidade de medição de inércia para INS

Name: ADIS16488 Sensor de inércia de grau tático 10‐DOF MEMS Unidade de medição de inércia para INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Destacar:

Unidade de Medição Inercial ADIS16488

Unidade de medição da inércia do grau tático

10‐DOF MEMS Unidade de medição da inércia

Descrição do produto

ADIS16488 Sensor de Inércia Grade10-DOF MEMS Unidade de Medição de Inércia para INS

Descrição do produto

A unidade de medição inercial (IMU) 16488HA é um sistema de detecção inercial abrangente, que integra um giroscópio de três eixos e um acelerômetro de três eixos num único pacote compacto.Com um comprimento de diâmetro superior a 50 mm, mas não superior a 150 mm, acelerações lineares e parâmetros dinâmicos relacionados, esta UMI incorpora algoritmos avançados de compensação de erros para fornecer dados altamente precisos.

As principais características incluem:

Sensação abrangente: Simultaneamente captura a velocidade angular tridimensional (através de giroscópios) e aceleração (através de acelerômetros), formando o núcleo dos sistemas de rastreamento de movimento.
Compensação de várias camadasImplementa correções de erros sofisticadas, incluindo compensação de desvio de temperatura, calibração de desalinhamento de montagem, correção de não linearidade e muito mais, para eliminar erros sistemáticos.
Interface digital:Exporta dados compensados através de um protocolo de comunicação SPI, aderindo a interfaces padrão da indústria para integração perfeita com sistemas de controlo.

Ideal para aplicações que exijam rastreamento de movimento preciso, tais como veículos autónomos, robótica,O 16488HA assegura um desempenho fiável combinando integração de hardware com a mitigação inteligente de erros., tornando-se uma solução robusta para navegação inercial e controle de atitude

Parâmetros técnicos

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
GYroscópio	Faixa de medição dinâmica			± 450		O/s
	Inestabilidade de desvio zero	Allan variância, melhor do que		0.3		o/h
	Estabilidade de desvio zero	10s suave, RMS, melhor do que		3		o/h
	Desvio zero em toda a gama de temperaturas	-40 °C ~ 85 °C, 10 s suave, RMS		20		o/h
	Caminhada aleatória	1σ		0.15		o/√h
	Repetitividade sem preconceito	1σ		5		o/h
	Repetitividade do fator de escala	1σ		100		ppm
	Não-linearidade do fator de escala	1σ		100		ppm
	Largura de banda (-3 dB)			250		Hz
	Acoplamento cruzado			0.1		%
	Resolução			2		o/h
	Sensibilidade à aceleração			2		°/h/g
Acelerômetro	Faixa de medição dinâmica			± 20		g
	Estabilidade de desvio zero	Variança Allan		0.07		mg

	Desvio zero em toda a gama de temperaturas	-40 °C ~ 85 °C, 10 s suave, RMS		3		mg
	Estabilidade de desvio zero	10s suave, RMS, melhor do que		0.25		mg
	Caminhada aleatória	1σ		0.029		m/s/√h
	Repetitividade sem preconceito	1σ		0.5		mg
	Repetitividade do fator de escala	1σ		500		ppm
	Não-linearidade do fator de escala	FS = 20 g		500		ppm
	Largura de banda (-3 dB)			250		Hz
	Acoplamento cruzado			0.1		%
Comunicação Interface	SPI de sentido único	Introduza a frequência do relógio		8	15	MHz
Características elétricas	Voltagem	Corrente contínua		3.3		V
	Consumo de energia			1.5	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Ambiente de utilização	Temperatura de funcionamento		- 45		85	°C
Ambiente de utilização	Temperatura de armazenamento		- 55		85	°C

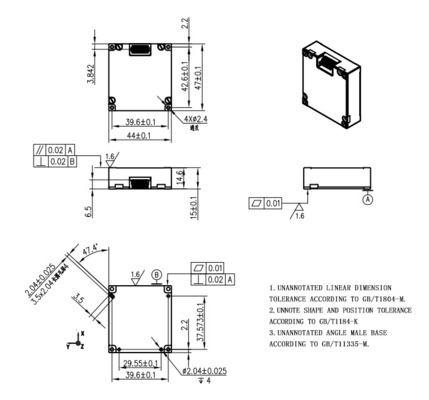

Estrutura de Esboço

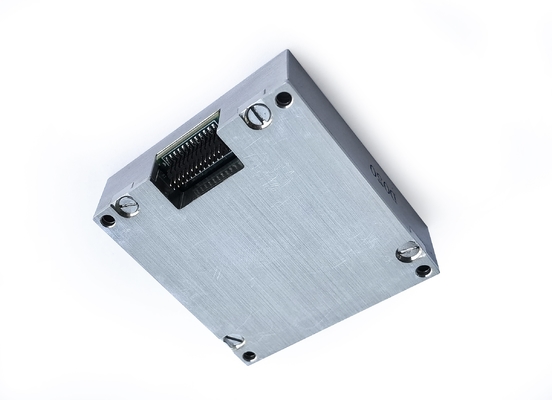

ADIS16488 Sensor de inércia de grau tático 10‐DOF MEMS Unidade de medição de inércia para INS 0

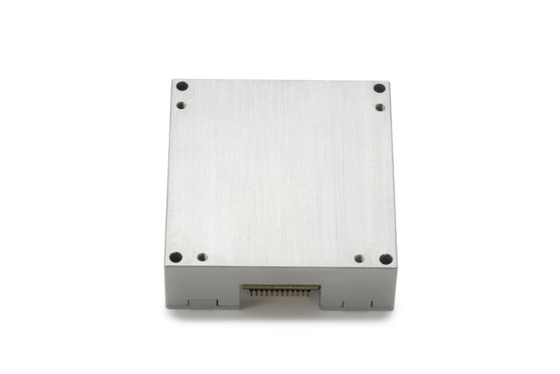

ADIS16488 Sensor de inércia de grau tático 10‐DOF MEMS Unidade de medição de inércia para INS 1

ADIS16488 Sensor de inércia de grau tático 10‐DOF MEMS Unidade de medição de inércia para INS 2
