ADIS16488 IMU10DOF Unidade de Medição Inercial MEMS com Giroscópio de 3 Eixos, Aceleração, Sensor Magnético e de Pressão Integrados

Name: ADIS16488 IMU10DOF Unidade de Medição Inercial MEMS com Giroscópio de 3 Eixos, Aceleração, Sensor Magnético e de Pressão Integrados
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	16488HA
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Destacar:

ADIS16488 IMU

IMU com Sensor Magnético e de Pressão

Descrição do produto

ADIS16488 IMU 10DOF Unidade de Medição Inercial MEMS com Giroscópio de 3 Eixos, Aceleração, Sensor Magnético e de Pressão Embutidos

Descrição do Produto

A Unidade de Medição Inercial (IMU) 16488HA representa uma solução de detecção inercial de ponta, integrando um giroscópio de três eixos e um acelerômetro de três eixos em um sistema unificado de alto desempenho. Projetada para quantificar com precisão as velocidades angulares tridimensionais, as acelerações lineares e os parâmetros dinâmicos derivados de um veículo, esta IMU utiliza algoritmos avançados de mitigação de erros para fornecer precisão essencial para a missão em cenários operacionais exigentes.

Os principais destaques técnicos incluem:

Arquitetura de Detecção Holística: Captura simultânea da taxa angular 3D (via giroscópios MEMS) e aceleração (via acelerômetros MEMS), formando a espinha dorsal dos sistemas de rastreamento de movimento para ambientes estáticos e dinâmicos.
Calibração de Erros Multifacetada: Implementa um conjunto de compensações inteligentes - incluindo correção de deriva de temperatura, calibração de desalinhamento de montagem, retificação de não linearidade e mitigação de erros de eixo cruzado - para eliminar erros sistemáticos na fonte.
Interface Digital Padronizada: Transmite fluxos de dados totalmente compensados através de um protocolo SPI padrão da indústria, permitindo a integração perfeita com controladores host, garantindo ao mesmo tempo resposta em tempo real (<50ms) e troca de dados de baixa latência.

Projetado para aplicações que exigem precisão de movimento sem compromissos - variando de sistemas de navegação autônomos a robótica industrial de alta precisão - o 16488HA equilibra a miniaturização do hardware com desempenho robusto. Sua faixa de temperatura operacional de -40°C a +85°C, combinada com a proteção ambiental IP67, o torna adequado para implantações em ambientes agressivos, enquanto a estabilidade de polarização de 0,5°/h garante que os erros cumulativos permaneçam insignificantes mesmo em ciclos operacionais prolongados.

Parâmetros Técnicos

Parâmetro		Condições de teste	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio	Faixa de medição dinâmica			±450		°/s
	Instabilidade de polarização zero	Variação de Allan, melhor que		0,3		°/h
	Estabilidade de polarização zero	10s suave, RMS, melhor que		3		°/h
	Polarização zero na faixa de temperatura total	-40 ℃ ~ 85 ℃, 10 s suave, rms		20		°/h
	Caminhada aleatória	1σ		0,15		°/√h
	Repetibilidade de polarização zero	1σ		5		°/h
	Repetibilidade do fator de escala	1σ		100		ppm
	Não linearidade do fator de escala	1σ		100		ppm
	Largura de banda (-3dB)			250		Hz
	Acoplamento cruzado			0,1		%
	Resolução			2		°/h
	Sensibilidade à aceleração			2		°/h/g
Acelerômetro	Faixa de medição dinâmica			±20		g
	Estabilidade de polarização zero	Variação de Allan		0,07		mg

	Polarização zero na faixa de temperatura total	-40 ℃ ~ 85 ℃, 10 s suave, rms		3		mg
	Estabilidade de polarização zero	10s suave, RMS, melhor que		0,25		mg
	Caminhada aleatória	1σ		0,029		m/s/√h
	Repetibilidade de polarização zero	1σ		0,5		mg
	Repetibilidade do fator de escala	1σ		500		ppm
	Não linearidade do fator de escala	FS=20g		500		ppm
	Largura de banda (-3dB)			250		Hz
	Acoplamento cruzado			0,1		%
Comunicação Interface	SPI de 1 via	Insira a frequência do clock		8	15	MHz
Características elétricas	Tensão	Corrente contínua		3,3		V
	Consumo de energia			1,5	1,5	W
	Ondulação	P-P		48±2	100	mV
Usar ambiente	Temperatura de operação		-45		85	℃
Usar ambiente	Temperatura de armazenamento		-55		85	℃

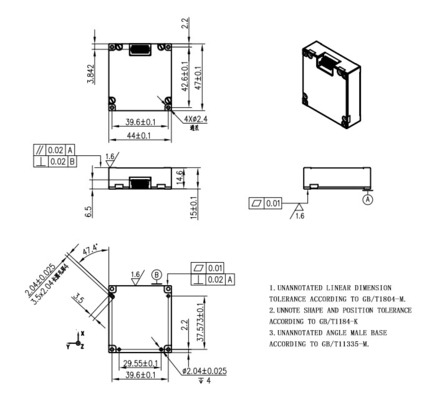

Estrutura do contorno

ADIS16488 IMU10DOF Unidade de Medição Inercial MEMS com Giroscópio de 3 Eixos, Aceleração, Sensor Magnético e de Pressão Integrados 0

ADIS16488 IMU10DOF Unidade de Medição Inercial MEMS com Giroscópio de 3 Eixos, Aceleração, Sensor Magnético e de Pressão Integrados 1

ADIS16488 IMU10DOF Unidade de Medição Inercial MEMS com Giroscópio de 3 Eixos, Aceleração, Sensor Magnético e de Pressão Integrados 2
