Unidade de Medição Inercial de Grau Tático sem Substituição GPS assistida Stim300

Unidade de Medição Inercial de Grau Tático sem Substituição GPS assistida Stim300

Nome da marca:	Firepower
Número do modelo:	IMU6-1
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

faixa de medição do giroscópio:

±400°/s

Estabilidade do viés em execução:

00,3°/h

Caminhada aleatória angular:

00,15o/√h

Repetitividade do viés (1σ):

1°/h

Fator de escala não linearidade ((1σ):

150 ppm

largura de banda do DB 3:

250hz

Estabilidade de polarização do acelerômetro:

00,02 mg

Peso:

55 g

Detalhes da embalagem:

CAIXA+Esponja

Habilidade da fonte:

500/MONTH

Destacar:

Unidade de Medição Inercial Stim300

Unidade de medição da inércia do grau tático

Unidade de Medição Inercial de Substituição Stim300

Descrição do produto

Unidade de medição inercial de grau tático sem substituição de estímulo de GPS 300

Principais especificações

Atributo	Valor
Faixa de medição de giroscópio	± 400 °/s
Estabilidade de viés na execução	0,3 °/h
Caminhada aleatória angular	0,15º/√H
Repetibilidade de viés (1σ)	1 °/h
Fator de escala não linearidade (1σ)	150ppm
Largura de banda de 3 dB	250Hz
Estabilidade do viés do acelerômetro	0,02mg
Peso	55g

Visão geral do produto

A unidade de medição inercial do IMU6 MEMS integra um giroscópio de três eixos, acelerômetro de três eixos, sensor de ângulo de inclinação de três eixos, sensor de temperatura, placa de processamento de sinais e software de suporte. Esse sistema abrangente mede a taxa angular de três eixos, a aceleração e o ângulo de inclinação de um transportador, em saída dados compensados (incluindo temperatura, desalinhamento de instalação e remuneração não linear) via porta serial RS-422 usando protocolos de comunicação padronizados.

Desempenho do giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Faixa de medição (personalizável)	°/s	± 400	± 400	± 400	± 2000
Estabilidade de viés na execução	°/h	0,3	0.1	0,05	1
Estabilidade de viés @10s	°/h	3	1	0,5	6
Viés a estabilidade em toda a temperatura	°/h	10	3	2	18
Caminhada aleatória angular	° √h	0,15	0.1	0,02	0,3
Repetibilidade de viés (1σ)	°/h	1	0,5	0,3	2
Sensibilidade à aceleração do viés	°/h/g	1	1	1	2
Fator de escala não linearidade (1σ)	ppm	150	150	150	300
Repetibilidade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	± 0,05	± 0,05	± 0,05	± 0,05
Largura de banda de 3 dB	Hz	250	200	150	250

Desempenho do acelerômetro

Parâmetro	Unidade	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
Faixa de medição (personalizável)	g	± 10	± 30	± 50	± 80
Estabilidade de viés na execução	mg	0,02	0,05	0.1	0,2
Estabilidade de viés @10s	mg	0,05	0,2	0,5	1
Viés a estabilidade em toda a temperatura	mg	1	3	5	15
Caminhada aleatória angular	m/s/√h	0,001	0,002	0,005	0,01
Repetibilidade de viés (1σ)	mg	0.1	0,5	1	2
Repetibilidade do fator de escala (1σ)	ppm	200	200	200	200
Fator de escala não linearidade (1σ)	ppm	50	100	200	300
Desalinhamento	°	± 0,05	± 0,05	± 0,05	± 0,05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificações de ângulo de inclinação opcionais

Parâmetro	Unidade	IMU6-1Y-X
Faixa de medição (personalizável)	g	± 1,7
Estabilidade de viés (suavização 1s)	mg	0,5
Caminhada aleatória	m/s/√h	0,08
Não linearidade fator de escala	ppm	100

Características elétricas

Parâmetro	Unidade	IMU6-1Y-X
Tensão	V	5
Consumo de energia	C	2
Ripple	MV	100

Especificações ambientais

Parâmetro	Unidade	IMU6-1Y-X
Temperatura operacional	℃	-45 ~ 85
Temperatura de armazenamento	℃	-55 ~ 105
Vibração	-	10 ~ 2000Hz, 6,06g
Impacto	-	1000g, 0,1ms
Peso	g	55 ± 5

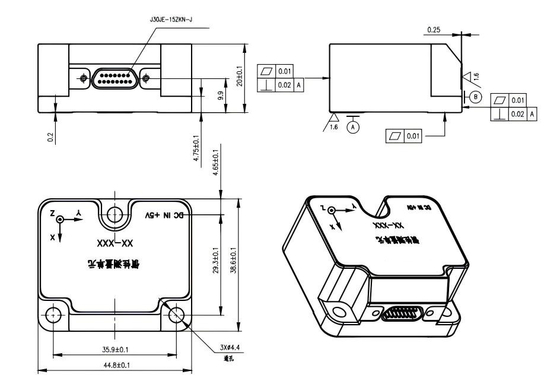

Estrutura do produto
