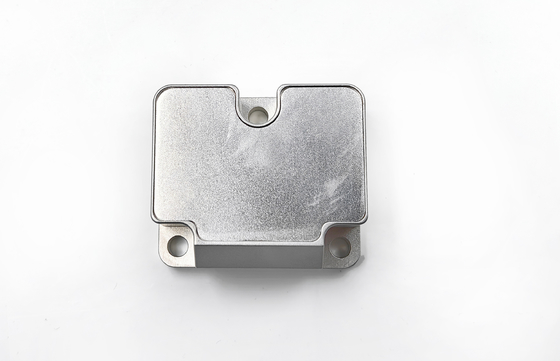

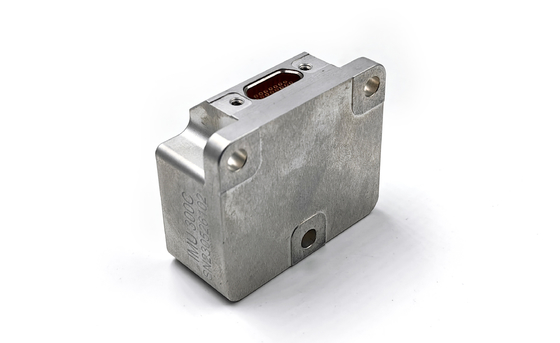

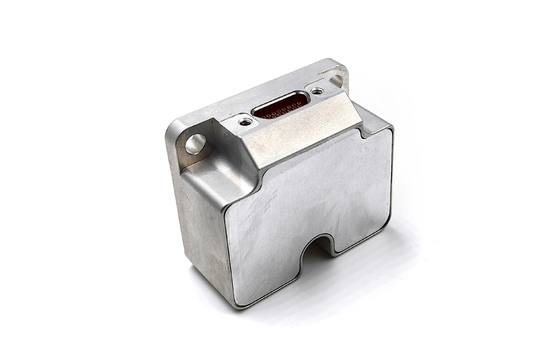

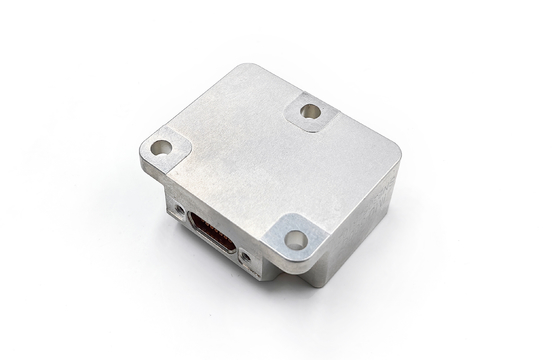

Sensor de unidade de medição inercial de vibração de choque forte para defesa aeroespacial RS-422 saída

Sensor de unidade de medição inercial de vibração de choque forte para defesa aeroespacial RS-422 saída

Nome da marca:	Firepower
Número do modelo:	IMU6-1
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Gyro Measuring range:

±400°/s

Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Repeatability (1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Misalignment:

±0.05°

Power consumption:

Detalhes da embalagem:

CAIXA+Esponja

Habilidade da fonte:

500/MONTH

Destacar:

Unidade de medição inercial de defesa aeroespacial

Unidade de medição de inércia de choque forte

RS-422 Unidade de medição inercial

Descrição do produto

Sensor de Unidade de Medição Inercial de Vibração de Choque Forte para Defesa Aeroespacial Saída RS-422

Especificações Chave

Atributo	Valor
Faixa de medição do giroscópio	±400°/s
Estabilidade de polarização	0.3°/h
Passeio aleatório angular	0.15°/√h
Repetibilidade de polarização (1σ)	1°/h
Repetibilidade do fator de escala (1σ)	150ppm
Largura de banda de 3 dB	250Hz
Estabilidade de polarização do acelerômetro	0.02mg
Peso	55g
Desalinhamento	±0.05°
Consumo de energia	2W

Visão geral do produto

A Unidade de Medição Inercial MEMS IMU6 é um sistema de detecção altamente integrado que combina:

Giroscópio de três eixos
Acelerômetro de três eixos
Medição do ângulo de inclinação de três eixos
Sensor de temperatura
Placa de processamento de sinal
Carcaça mecânica
Software acompanhante

Este sistema robusto mede a taxa angular de três eixos, a aceleração linear e o ângulo de inclinação, enquanto realiza uma compensação abrangente de erros, incluindo:

Compensação de temperatura
Correção de desalinhamento de instalação
Compensação não linear

Os dados compensados são emitidos através da interface serial RS-422 padrão usando protocolos de comunicação predefinidos, tornando-o ideal para detecção inercial compacta e precisa em aplicações aeroespaciais e de defesa exigentes.

Especificações Técnicas

Desempenho do Giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Faixa de medição (personalizável)	°/s	±400	±400	±400	±2000
Estabilidade de polarização em execução (@ variação de Allan)	°/h	0.3	0.1	0.05	1
Estabilidade de polarização @10s (suavização de 10s, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade de polarização em temperatura total	°/h	10	3	2	18
Passeio aleatório angular	°/√h	0.15	0.1	0.02	0.3
Repetibilidade de polarização (1σ)	°/h	1	0.5	0.3	2
Sensibilidade de aceleração de polarização	°/h/g	1	1	1	2
Não linearidade do fator de escala (1σ)	ppm	150	150	150	300
Repetibilidade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Desempenho do Acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Faixa de medição (personalizável)	g	±10	±30	±50	±80
Estabilidade de polarização em execução (Variação de Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Estabilidade de polarização @10s	mg	0.05	0.2	0.5	1
Estabilidade de polarização em temperatura total	mg	1	3	5	15
Passeio aleatório angular	m/s/√h	0.001	0.002	0.005	0.01
Repetibilidade de polarização (1σ)	mg	0.1	0.5	1	2
Repetibilidade do fator de escala (1σ)	ppm	200	200	200	200
Não linearidade do fator de escala (1σ)	ppm	50	100	200	300
Desalinhamento	°	±0.05	±0.05	±0.05	±0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificações opcionais do ângulo de inclinação

Parâmetro	Unidade	IMU6-1y-x
Faixa de medição (personalizável)	g	±1.7
Estabilidade de polarização (suavização de 1s)	mg	0.5
Passeio aleatório	m/s/√h	0.08
Não linearidade do fator de escala	ppm	100

Características elétricas

Parâmetro	Unidade	IMU6-1y-x
Tensão	V	5
Consumo de energia	W	2
Ondulação	mV	100

Especificações ambientais

Parâmetro	Unidade	IMU6-1y-x
Temperatura de operação	℃	-45~85
Temperatura de armazenamento	℃	-55~105
Vibração	--	10~2000Hz,6.06g
Impacto	--	1000g,0.1ms
Peso	g	55±5

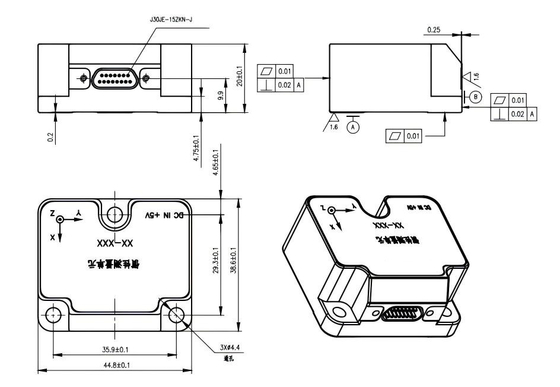

Estrutura do contorno
