Giroscópio do acelerômetro de IMU
Created with Pixso.

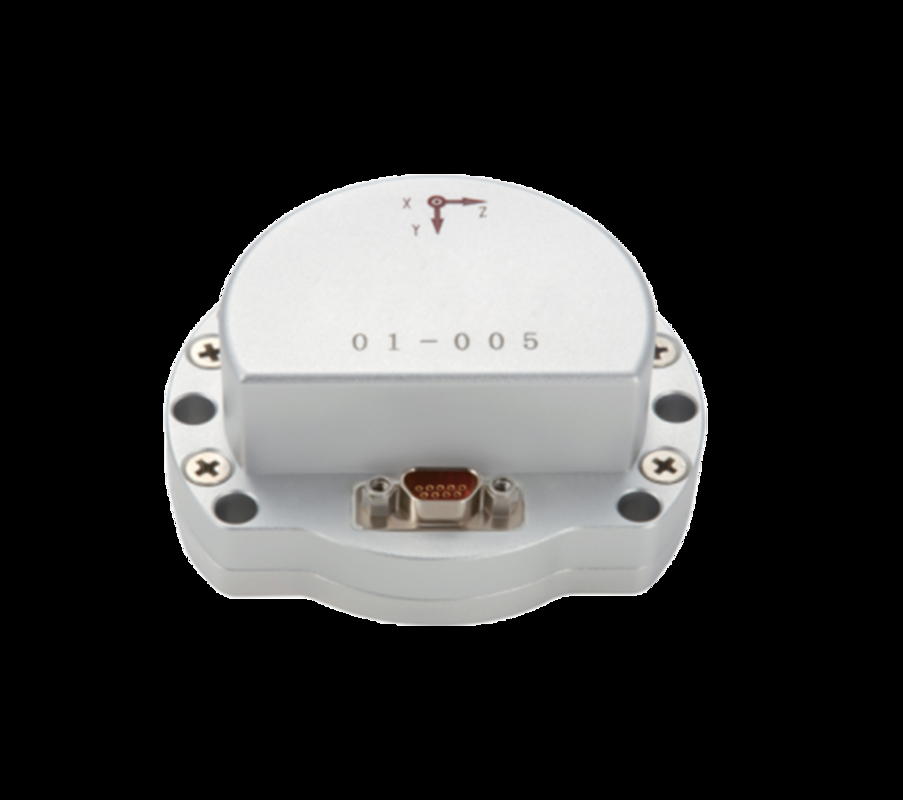

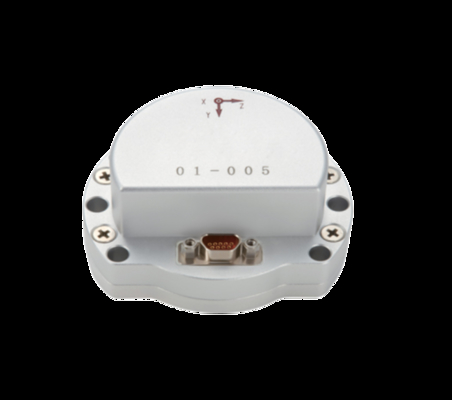

Unidade de Medição Inercial MEMS de Substituição Honeywell HG4930 para Navegação e Estabilização

Unidade de Medição Inercial MEMS de Substituição Honeywell HG4930 para Navegação e Estabilização

Nome da marca: Firepower
Número do modelo: HG4930C
MOQ: 1
preço: 2000$
Condições de pagamento: L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento: 500/month
Informações pormenorizadas
Place of Origin:
China
Gyro Measuring range:
±200°/s
Zero-bias stability (@ Allan variance):
0.2°/h
Zero-bias stability (10 s smoothing, 1σ, room temperature):
0.5°/h
Random walk:
0.02°/√h
Scale Factor Repeatability (1σ ):
1°/h
3 dB Bandwidth:
100Hz
Estabilidade de polarização do acelerômetro:
30g
Acc Measuring range (customizable):
30g
Peso:
120 g
Power consumption:
1.5W
Packaging Details:
BOX+Sponge
Supply Ability:
500/month
Destacar:

Unidade de Medição Inercial para Navegação

,

Unidade de Medição Inercial para Estabilização

,

Unidade de Medição Inercial Honeywell

Descrição do produto

Unidade de Medição Inercial MEMS de Substituição Honeywell HG4930 para Navegação e Estabilização


  • Descrição do Produto

   A Unidade de Medição Inercial (IMU) MEMS integra um giroscópio de três eixos, um acelerômetro de três eixos, um sensor de temperatura, uma placa de processamento de sinal, componentes estruturais e software de suporte. Ele é projetado para medir a taxa angular de três eixos, a aceleração linear e o ângulo de inclinação de um veículo em movimento.

    A unidade realiza a compensação de erros em tempo real — incluindo correção de deriva de temperatura, compensação de desalinhamento de instalação e calibração não linear — e emite os dados corrigidos do giroscópio e do acelerômetro através de uma interface serial RS-422, seguindo um protocolo de comunicação predefinido.

  • Parâmetros Técnicos

Especificações do Giroscópio

Parâmetro

Unidade

HG4930C

Faixa de medição (personalizável)

°/s

±200

Estabilidade de polarização zero (@ Variância de Allan)

°/h

0.2

Estabilidade de polarização zero (suavização de 10 s, 1σ, temperatura ambiente)

°/h

0.5

Erro de polarização zero em toda a faixa de temperatura

°/h

2.5

Caminhada aleatória

°/√h

0.02

Repetibilidade de polarização zero

°/h

1

Sensibilidade de aceleração de polarização zero

°/h/g

1

Resolução

°/h

2

Não linearidade do fator de escala

ppm

100

Repetibilidade do fator de escala

ppm

100

Acoplamento cruzado

%

0.2

Largura de banda

Hz

100


            Acelerômetro Indicadores Técnicos

Parâmetro

Unidade

HG4930C

Faixa de medição (personalizável)

g

±30

Estabilidade de polarização zero (Variância de Allan @ 25 ℃)

ug

30

Estabilidade de polarização zero (suavização de 1s)

ug

700

Erro de polarização zero em toda a faixa de temperatura

mg

1.5

Caminhada aleatória

m/s/√h

0.01

Repetibilidade de polarização zero

mg

2

Repetibilidade do fator de escala

ppm

200

Não linearidade do fator de escala

ppm

200

Acoplamento cruzado

%

0.2

Largura de banda

Hz

100


Características Elétricas

Parâmetro

Unidade

HG4930C

Tensão

V

5

Consumo de energia

W

1.5

Ripple

mV

100


 Adaptabilidade Ambiental

Parâmetro

Unidade

HG4930C

Temperatura de operação

-45~85

Temperatura de armazenamento

-60~105

Vibração

--

10~2000Hz,6.06g

Impacto

--

15000g,4ms


  • Estrutura do Contorno

Unidade de Medição Inercial MEMS de Substituição Honeywell HG4930 para Navegação e Estabilização 0
