Cópia Pin-a-Pin do Giroscópio de Fibra Óptica Fizoptika VG1703 ±300°/s Estabilidade de 0,5°/h

Cópia Pin-a-Pin do Giroscópio de Fibra Óptica Fizoptika VG1703 ±300°/s Estabilidade de 0,5°/h

Nome da marca:	Firepower
Número do modelo:	MFOG-40
MOQ:	1
preço:	1350$
Condições de pagamento:	L/C, D/P, T/T, Western Union
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Faixa:

± 300 (°/s

Estabilidade de polarias zero ((10s, 1σ):

≤0,5 °/h

Caminhada aleatória angular:

≤0,02 °/h

Largura de banda 3DB:

≥300Hz

Repetibilidade de Biés Zero ((1σ):

≤0,5 °/h

Não linearidade do fator de escala:

≤500ppm

Dimensão:

φ40x20mm

Consumo de energia:

≤1,5w

Detalhes da embalagem:

Esponja + Carton

Habilidade da fonte:

500/mês

Destacar:

Fizoptika Vg1703 giroscópio de fibra óptica

Giroscópio de fibra óptica ±300°/s

Estabilidade do giroscópio de fibra óptica 0

Descrição do produto

Cópia Pin-to-Pin do Giroscópio de Fibra Óptica Fizoptika VG1703 ±300°/s 0.5°/h Estabilidade

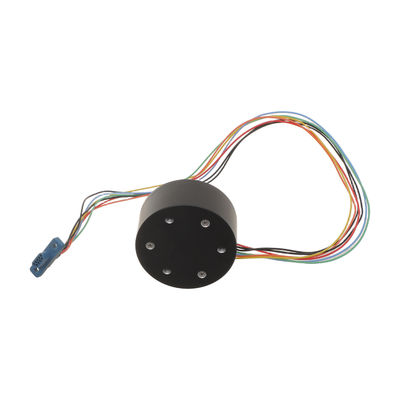

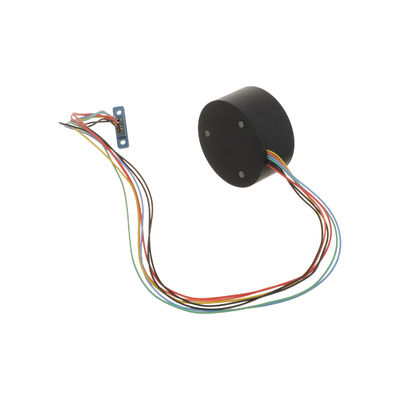

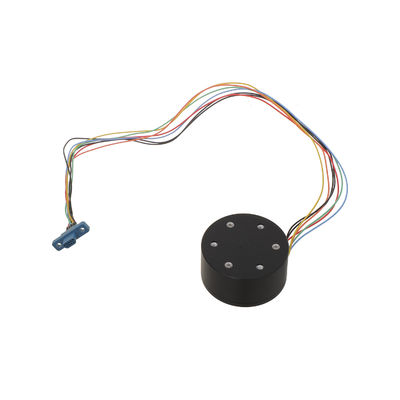

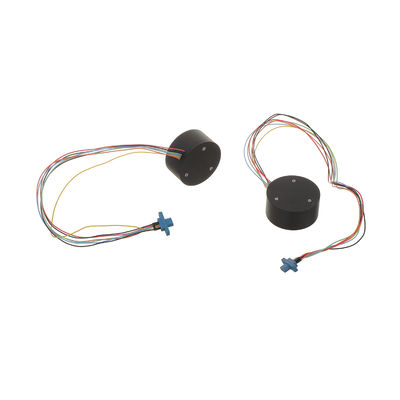

O Giroscópio de Fibra Óptica Micro-Nano MFOG-40 é um sensor de taxa angular avançado que integra perfeitamente tecnologias óticas, mecânicas e eletrônicas. Baseado no efeito Sagnac, utiliza dispositivos de fibra micro-nano de ponta para alcançar medições de alta precisão. O giroscópio detecta a velocidade angular monitorando a diferença de fase gerada entre dois feixes de luz que se propagam em direções opostas, processando esta informação através de eletrônicos sofisticados e fornecendo feedback preciso para fins de controle ou medição.

Projetado para simplicidade e confiabilidade, este giroscópio apresenta uma estrutura compacta e leve, com nenhuma parte móvel ou componentes sujeitos a desgaste, garantindo estabilidade e durabilidade a longo prazo. Sua capacidade de inicialização rápida, combinada com seu tamanho pequeno e baixo peso, o torna altamente adequado para aplicações em controle de atitude, navegação e medição de movimento de vários veículos, incluindo plataformas aéreas, marítimas e terrestres.

Principais Características

Estrutura simples, sem peças móveis ou de desgaste
Inicialização rápida e design compacto (φ40*20mm)
Construção leve para aplicações versáteis
Ideal para controle de atitude e sistemas de medição de veículos

Componentes Técnicos

Conjunto de caminho óptico
Placa de circuito de sinal de detecção e controle
Esqueleto de anel de fibra e carcaça estrutural

Parâmetros de Desempenho

Parâmetro	Especificação
Faixa (°/s)	±300
Fator de Escala (LSB/°/s)	3600
Não linearidade do fator de escala (ppm)	≤500
Estabilidade de polarização zero (10s, 1σ, °/H)	≤0.5
Repetibilidade de polarização zero (1σ, °/H)	≤0.5
Caminhada aleatória angular (°/H1/2)	≤0.02
Estabilidade de polarização zero em temperatura total (°/H)	≤1.5
Largura de banda de 3dB (Hz)	≥300
Fonte de alimentação (V)	5±0.15
Consumo de energia (W)	≤1.5

Requisitos de Energia

A fonte de alimentação externa do produto possui dois circuitos, e os requisitos são mostrados na Tabela 2:

	+5V
Tensão	4.85V~5.15V
Ondulação	20mV
Corrente elétrica	0.2A

Interface elétrica

O giroscópio de fibra óptica micro-nano MFOG-40 é conectado eletricamente ao exterior por cabos. Consulte a Tabela 3 para a definição das juntas de solda.

Número do nó	Cor	Definição
1	Tangerina	RS422 R-
2	Azul	RS422 R+
3	Verde	RS422 T+
4	Amarelo	RS422 T-
5	Preto	GND
6	Preto	GND
7	Vermelho	5V

Diagramas do Produto

Diagrama técnico do giroscópio de fibra óptica Fizoptika VG1703

Desenho dimensional do giroscópio de fibra óptica Fizoptika VG1703
