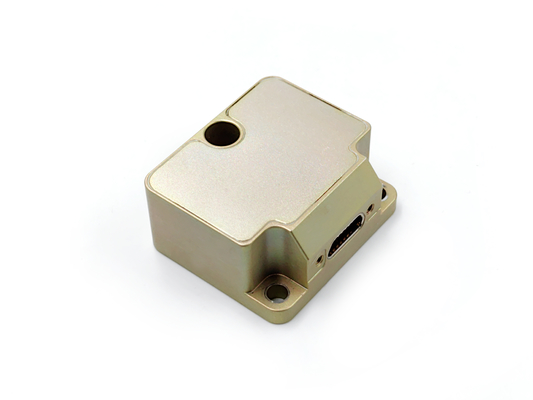

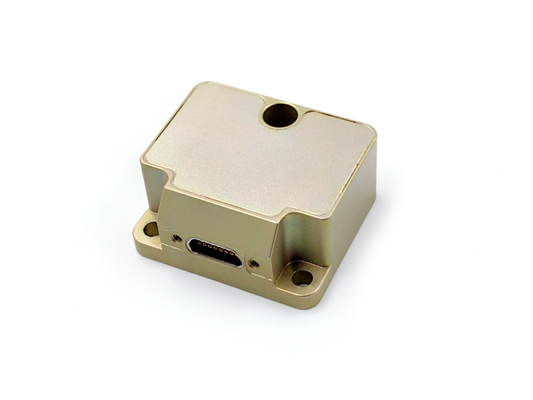

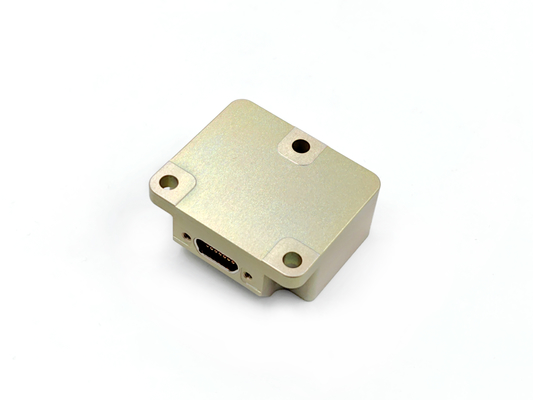

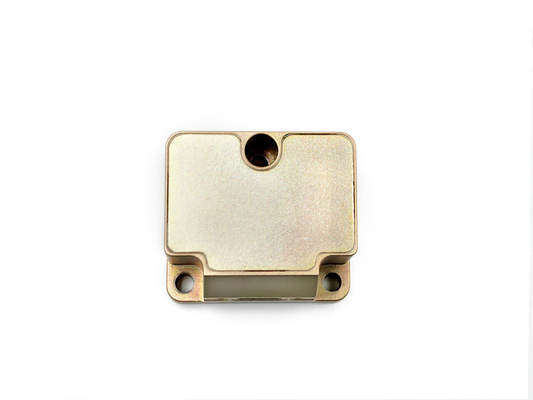

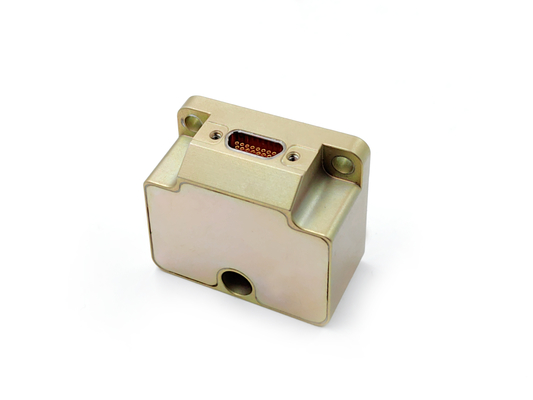

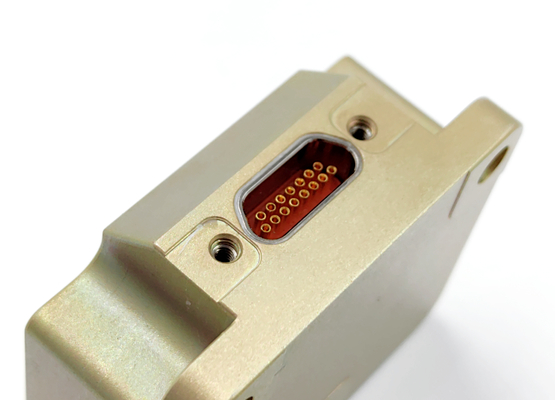

Unidade de medição inercial Stim300 MEMS com interface serial RS-422 para navegação de precisão

Nome da marca:	FIREPOWER
Número do modelo:	IMU6-1A
MOQ:	1
preço:	2500$
Condições de pagamento:	T/T, L/C, Western Union
Capacidade de abastecimento:	1 semana para a amostra

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Range Gyro (personalizável):

± 400 °/s

Estabilidade de viés na execução (@ allan variação):

0.1°/h

Estabilidade de viés @10s (10s lisos, 1σ, temperatura ambiente):

1°/h

Caminhada aleatória angular:

0.1°/√h

largura de banda do DB 3:

200Hz

Faixa ACC (personalizável):

±30g

Estabilidade de viés na execução (variação allan @ 25 ℃):

00,05 mg

Estabilidade do viés @10s:

00, 2 mg

Detalhes da embalagem:

Esponja + Carton

Habilidade da fonte:

1 semana para a amostra

Destacar:

Stim300 MEMS IMU com giroscópio de ±400°/s

MEMS IMU com estabilidade de desvio de 0

1°/h

Descrição do produto

Unidade de medição inercial Stim300 MEMS com interface serial RS-422

A unidade de medição inercial MEMS integra um giroscópio de três eixos, acelerômetro de três eixos, sensor de ângulo de inclinação de três eixos, sensor de temperatura, placa de processamento de sinal,e software necessárioMedindo com precisão a taxa angular de três eixos, a aceleração de três eixos e o ângulo de inclinação de três eixos de um portador, produzindo dados compensados (incluindo temperatura, desalinhamento da instalação,e compensação não linear) através da porta serial RS-422.

Principais componentes

Giroscópio de três eixos
Acelerômetro de três eixos
Sensor de ângulo de inclinação de três eixos
Sensor de temperatura
Placa de processamento de sinal
Pacote de software integrado

Especificações do giroscópio

Parâmetro	Unidade	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Intervalo de medição (personalizável)	°/s	± 400	± 400	± 400	± 2000
Estabilidade do viés de execução ((@ variância Allan)	°/h	0.3	0.1	0.05	1
Estabilidade do viés @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidade do viés na temperatura máxima	°/h	10	3	2	18
Caminhada angular aleatória	°/√h	0.15	0.1	0.02	0.3
Repetitividade do viés (1σ)	°/h	1	0.5	0.3	2
Sensibilidade à aceleração de viés	°/h/g	1	1	1	2
Fator de escala não linearidade ((1σ)	ppm	150	150	150	300
Repetitividade do fator de escala (1σ)	ppm	20	20	20	100
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	250	200	150	250

Indicadores técnicos do acelerômetro

Parâmetro	Unidade	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Intervalo de medição (personalizável)	g	± 10	± 30	± 50	± 80
Estabilidade do preconceito durante a execução (variância de Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Estabilidade do viés @10s	mg	0.05	0.2	0.5	1
Estabilidade do viés na temperatura máxima	mg	1	3	5	15
Caminhada angular aleatória	m/s/√h	0.001	0.002	0.005	0.01
Repetitividade do viés (bias)	mg	0.1	0.5	1	2
Repetitividade do fator de escala (1σ)	ppm	200	200	200	200
Fator de escala não linearidade ((1σ)	ppm	50	100	200	300
Desalinhamento	°	± 0.05	± 0.05	± 0.05	± 0.05
Largura de banda de 3 dB	Hz	100	100	100	100

Especificação do ângulo de inclinação (facultativo)

Parâmetro	Unidade	IMU6-1y-x
Intervalo de medição (personalizável)	g	± 17
Estabilidade do viés (1s de suavização)	mg	0.5
Random walk	m/s/√h	0.08
Fator de escala não linearidade	ppm	100

Características elétricas

Parâmetro	Unidade	IMU6-1y-x
Voltagem	V	5
Consumo de energia	W	2
Ripple	mV	100

Adaptabilidade ao ambiente

Parâmetro	Unidade	IMU6-1y-x
Temperatura de funcionamento	°C	-45 ~ 85
Temperatura de armazenamento	°C	-55~105
Vibração	- Não.	10 ~ 2000 Hz,60,06 g
Impacto	- Não.	1000 g,0.1 ms

Desenho de contorno

Desenho técnico da unidade de medição inercial Stim300 MEMS
