Módulo de Unidade de Medição Inercial MEMS ADIS16475 com Interface SPI

Name: Módulo de Unidade de Medição Inercial MEMS ADIS16475 com Interface SPI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475C
Price: 200 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16475C
MOQ:	1
preço:	200$
Condições de pagamento:	L/c, d/p, t/t
Capacidade de abastecimento:	1 semana para a amostra

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

faixa de medição do giroscópio:

±500°/s

Não linearidade do fator de escala:

100 ppm

Caminhada aleatória:

00,15°/√h

Largura de banda:

345Hz

Faixa de aceleração:

±8g

Repetitividade do fator de escala:

500ppm

Velocidade de atualização:

2.0ksps

Corrente de abastecimento:

20mA

Detalhes da embalagem:

Esponja + Carton

Habilidade da fonte:

1 semana para a amostra

Destacar:

Módulo IMU MEMS ADIS16475

Acelerômetro IMU com interface SPI

Unidade de medição giroscópica MEMS

Descrição do produto

Módulo de Unidade de Medição Inercial MEMS em Miniatura ADIS16475

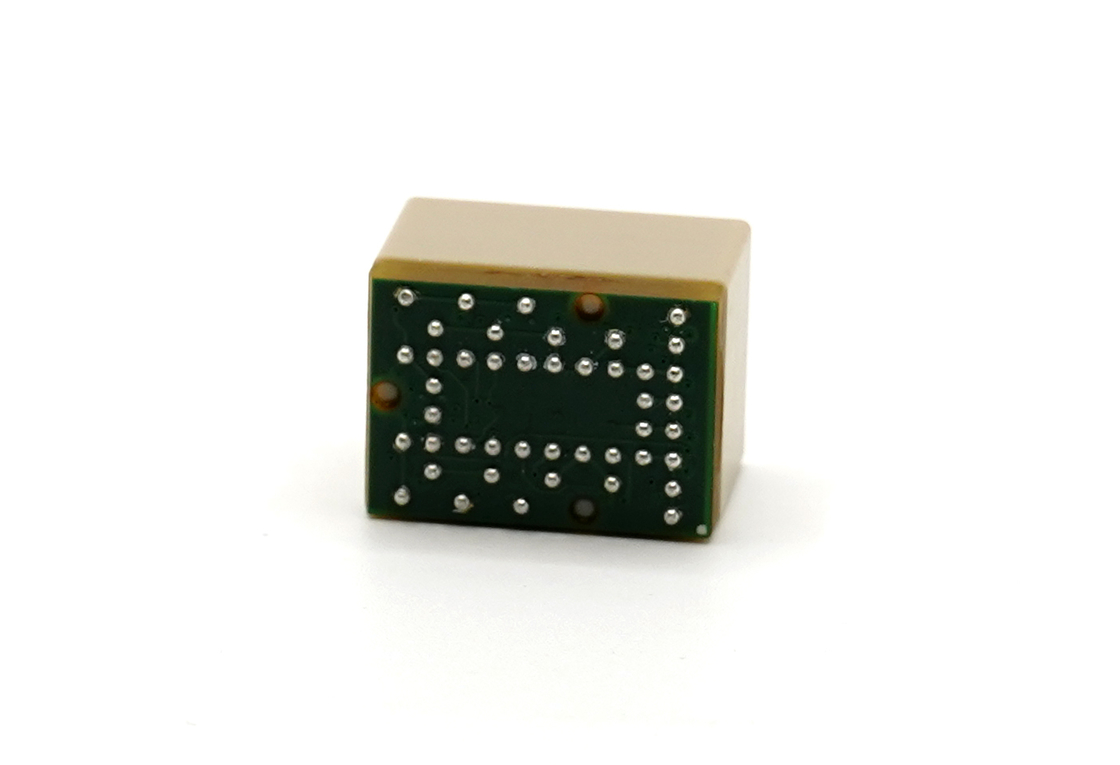

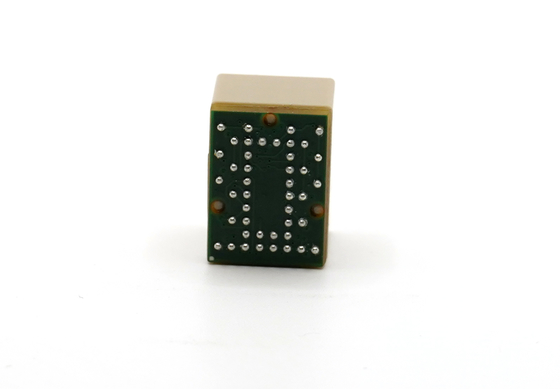

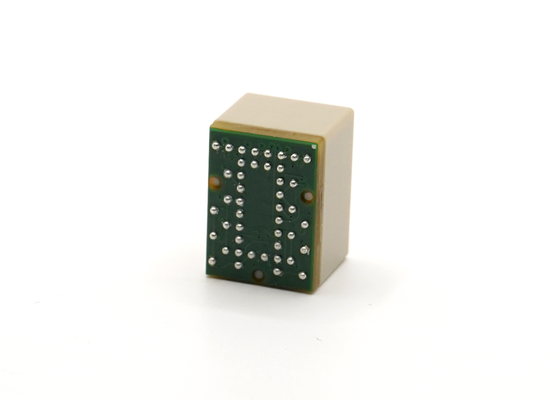

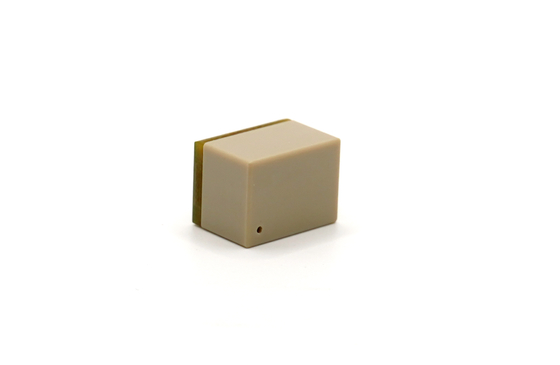

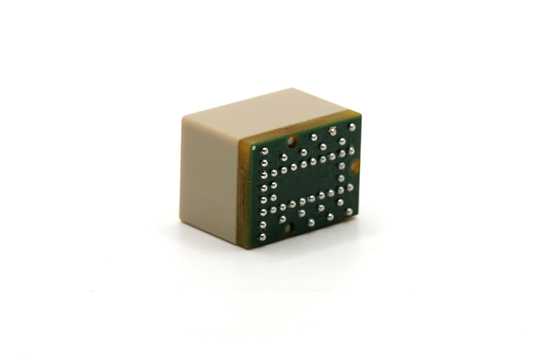

O ADIS16475C é um módulo sensor de movimento MEMS miniaturizado e de alta precisão, contendo um giroscópio de três eixos e um acelerômetro de três eixos. Cada sensor inercial é combinado com circuitos de condicionamento de sinal para fornecer uma interface simples para aquisição de dados e controle de configuração usando uma interface SPI e estrutura de registro. O módulo está disponível em um pacote BGA de 100 esferas medindo aproximadamente 15 mm * 11 mm * 11 mm.

Principais Características

Tecnologia de detecção de movimento MEMS de alta precisão
Giroscópio de três eixos e acelerômetro de três eixos
Interface SPI simples para aquisição de dados
Pacote BGA compacto de 100 esferas (15 mm * 11 mm * 11 mm)
Circuitos de condicionamento de sinal integrados

Especificações Técnicas

Parâmetro	Condições de Teste	Máx	Típico	Mínimo	Unidade
Giroscópio
Faixa de medição			±500		°/seg
Fator de escala	X_GYRO_OUT e X_GYRO_LOW (32 bits)		2.621.440		LSB/°/seg
Não linearidade do fator de escala	Melhor ajuste de linha reta, taxa angular de entrada 500dps		100		ppm
Instabilidade de polarização zero	Allan, 1 σ		2.5	3.0	°/h
Caminhada aleatória	1 σ		0.15	0.20	°/√h
Largura de banda	-3dB		345		Hz
Acelerômetro
Faixa de medição			±8		g
Fator de escala	X_ACCL_OUT e X_ACCL_LOW (32 bits)		262144000		LSB /g
Instabilidade de polarização zero	Allan, 1 σ		25	50	ug
Largura de banda	-3dB		393		Hz
Especificações Gerais
Tempo de inicialização			1000		ms
Velocidade de atualização			2.0		kSPS
Faixa de tensão de operação	VDD	3.0		3.6	V
Corrente de alimentação	VDD = 3.3 V	17		20	mA

Desenhos de contorno
