IMU de 6 eixos em tempo real com compensação total de erros para navegação

Name: IMU de 6 eixos em tempo real com compensação total de erros para navegação
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	IMU115
MOQ:	1
preço:	200$
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	2000/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição dinâmica:

500º/s

Estabilidade de polarização zero:

3,0º/hora

Faixa de polarização zero:

±0,2º/s

Largura de banda:

80Hz

Tamanho:

22,4×22,4×9,5mm

Interface de comunicação:

UART de via única

Detalhes da embalagem:

caixa com esponja

Habilidade da fonte:

2000/mês

Destacar:

IMU de 6 eixos com compensação de erros

acelerômetro IMU em tempo real

giroscópio de navegação com compensação total

Descrição do produto

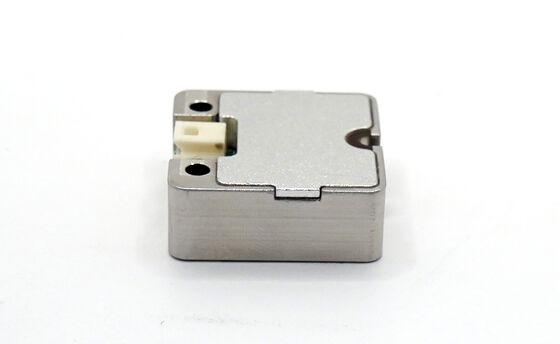

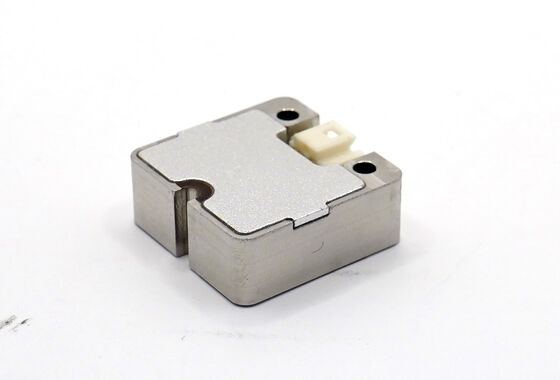

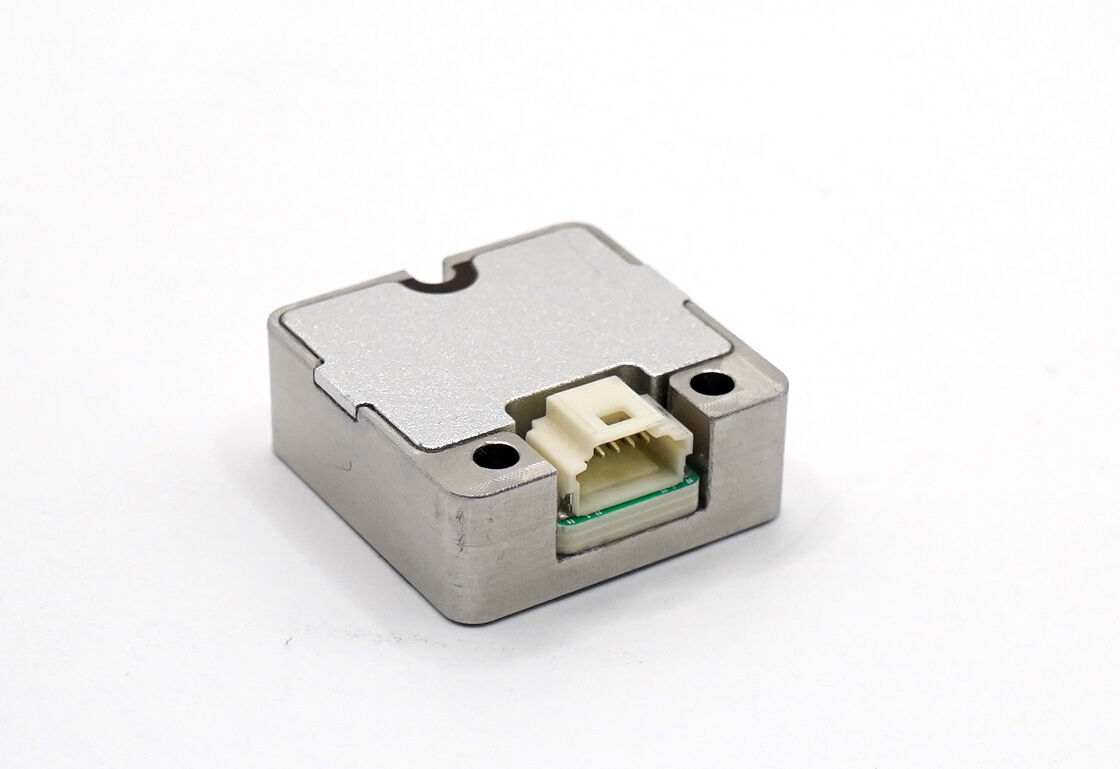

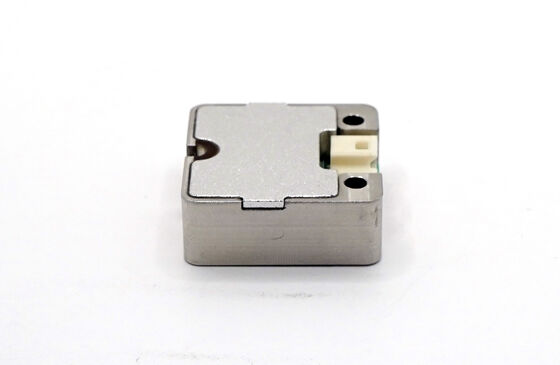

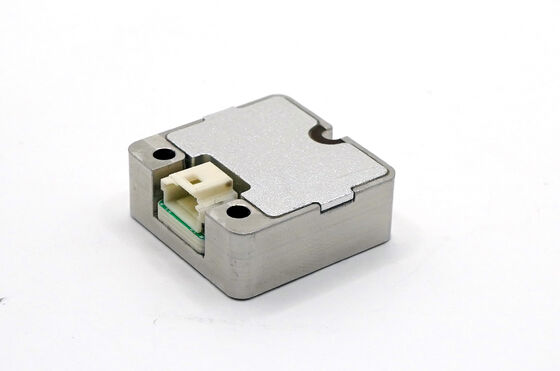

IMU de 6 eixos em tempo real com compensação total de erros para navegação

Visão geral do produto

O IMU115 é uma unidade de medição inercial de alto desempenho (IMU) baseada na tecnologia MEMS micro-mecânica,com giroscópios e acelerômetros integrados que produzem velocidades angulares e acelerações em 3 eixosProjetada para uma fiabilidade excepcional e adaptabilidade ao ambiente, esta unidade é adequada para condução inteligente, comunicações móveis, mapeamento e plataformas de estabilização.

Características fundamentais

Giroscópio digital de três eixos:
- ± 250o/s gama de medição dinâmica (500o/s opcional)
- Estabilidade de desvio zero: 10o/h (GJB, 10s, típico), 6,0o/h (ALLAN, típico)
Acelerômetro digital triaxial:
- ±4 g de faixa dinâmica (configurável para 16 g)
- Estabilidade com viés zero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Alta fiabilidade com MTBF > 20 000 horas
Precisão total da gama de temperaturas (-40°C a 80°C) com calibração integrada
Desempenho robusto em condições de fortes vibrações
Interface UART de uma só via

Aplicações

Sistemas de condução inteligentes
Plataformas de comunicação móvel
Mapeamento de precisão
Plataformas de estabilização

Especificações técnicas

Parâmetro	Condições de ensaio	Min.	Tipico	Max.	Unidade
Giroscópio
Faixa dinâmica			250	500	O/s
Estabilidade de desvio zero	Variança Allan		3.0		o/h
Estabilidade de desvio zero	10s avg (-40°C a +80°C)		6.0		o/h
Intervalo de desvio zero			± 0.2		O/s
Variação da temperatura de desvio zero			± 0.3		O/s
Precisão do fator de escala			0.2		%
Não-linearidade do fator de escala			0.02		% FS
Largura de banda			80		Hz
Acelerômetro
Faixa dinâmica			4	16	g
Estabilidade de desvio zero	Variança Allan		0.065		mg
Estabilidade de desvio zero	10s avg (-40°C a +80°C)		0.12		mg
Intervalo de desvio zero			± 3		mg
Variação da temperatura de desvio zero			± 6		mg
Precisão do fator de escala			0.3		%
Não-linearidade do fator de escala			0.03		% FS
Largura de banda			80		Hz
Interface de comunicação
Taxa de barras UART de 1 sentido		115.2	460.8		Kbps
Frequência de amostragem UART		200	1000		Hz
Características elétricas
Voltagem		4.5	5	5.5	V
Consumo de energia			0.35		W
Ripple	P-P		20		mV
Características estruturais
Tamanho			22.422.49.5		mm
Peso			16		g
Especificações ambientais
Temperatura de funcionamento		- 40		80	°C
Temperatura de armazenamento		- 45		85	°C
Vibração			20 a 2000 Hz, 3 g
Impacto			1000 g, 0,5 ms
MTBF			20,000		h
Função contínua			120		h

Nota: Os cálculos de desvio zero para toda a gama de temperaturas assumem uma taxa de variação de temperatura ≤ 1°C/min (-40°C a +80°C)
