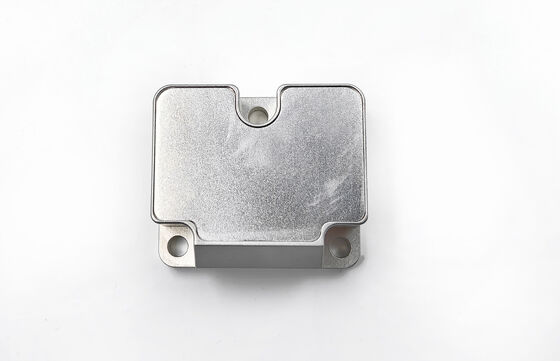

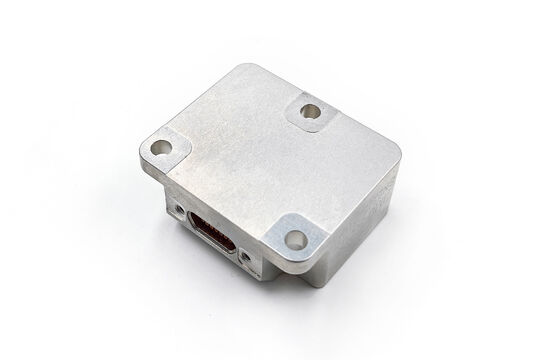

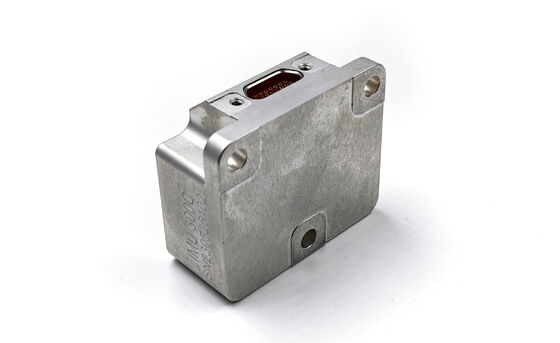

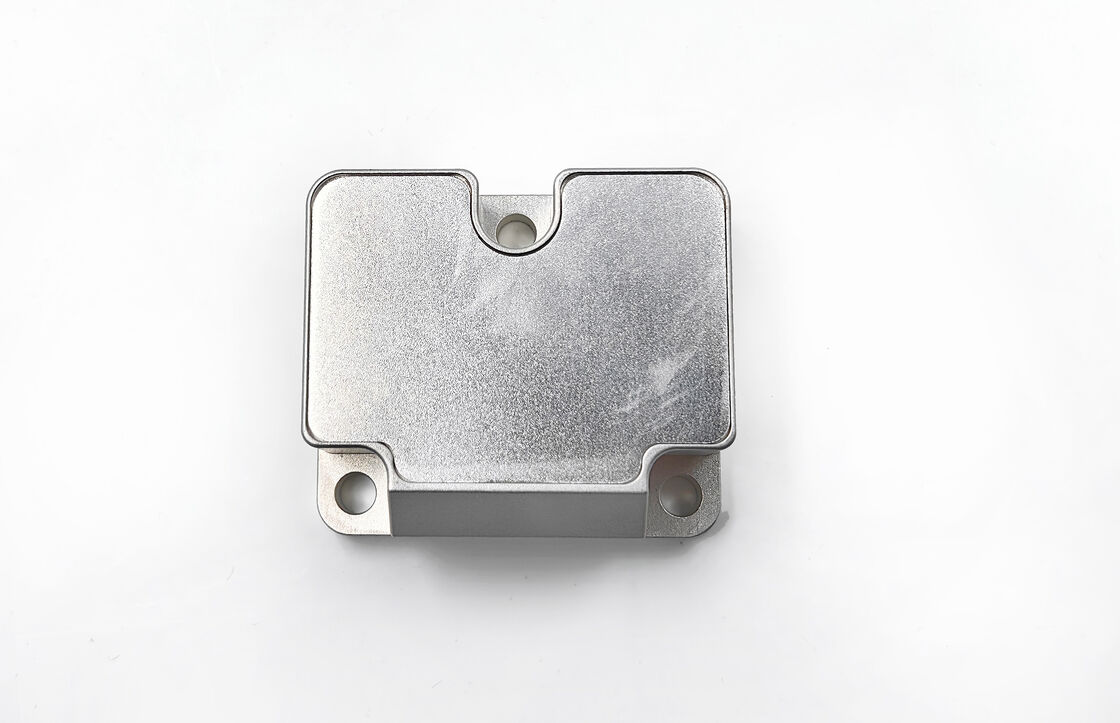

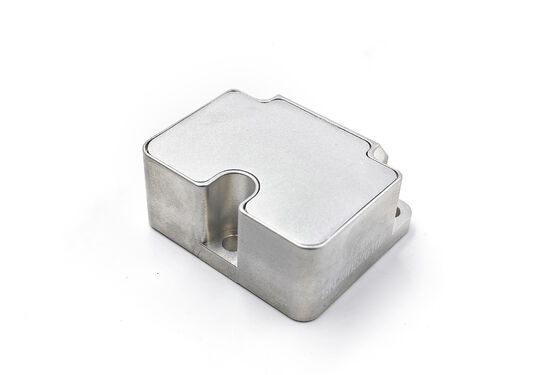

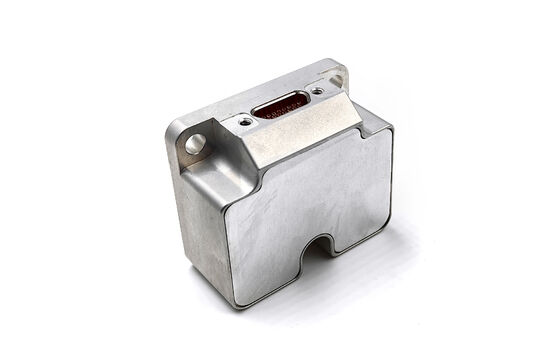

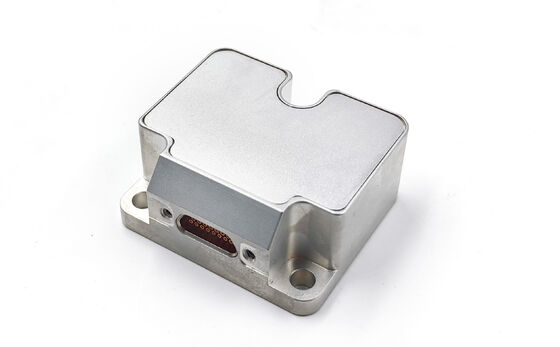

IMU MEMS de nível de navegação com giroscópio acelerómetro de 3 eixos

Nome da marca:	FIREPOWER
Número do modelo:	IMU6-4
MOQ:	1
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Peso:

55 ± 5 g

Faixa de medição:

± 400 °/s

Instabilidade de polarização zero:

1°/h

Caminhada aleatória:

0,15。/√h

Repetibilidade de polarização zero:

10°/h

Sensibilidade de aceleração de viés zero:

1°/h/g

Não linearidade do fator de escala:

300ppm

Largura de banda:

250hz

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

Sensor IMU MEMS de nível de navegação

Giroscópio acelerómetro de 3 eixos

MEMS IMU com giroscópio

Descrição do produto

IMU MEMS de nível de navegação com acelerômetro e giroscópio de 3 eixos

Composição e função

A unidade de medição inercial integra múltiplos sensores de precisão e componentes de processamento:

Giroscópio de três eixos para medição da taxa angular
Acelerômetro de três eixos para medição de aceleração
Sensor de ângulo de inclinação de três eixos (opcional)
Sensor de temperatura para compensação ambiental
Placa de processamento de sinal com algoritmos avançados
Estrutura mecânica robusta
Suíte de software abrangente

O sistema mede a taxa angular de três eixos, aceleração e ângulo de inclinação do portador, em seguida, sai dados compensados (incluindo compensação de temperatura, compensação de desalinhamento de instalação,e compensação não linear) através de uma porta serial RS-422 usando protocolos de comunicação padronizados.

Especificações técnicas do giroscópio

Parâmetro	Unidade	Condições de ensaio	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Faixa de medição	°/s		± 400	± 400	± 400	± 2000
Inestabilidade de desvio zero	°/h	Variança Allan	1	0.1	0.05	3
Estabilidade de desvio zero	°/h	1s, RMS, temperatura normal	10	5	1	20
Variação de desvio zero à temperatura máxima	°/h	10s suave, RMS, taxa de variação de temperatura 1 °C/min	20	10	2	40
Caminhada aleatória	./√h	Variança Allan	0.15	0.05	0.02	0.3
Repetitividade sem preconceito	°/h	Q = 6, temperatura normal	10	5	1	20
Sensibilidade à aceleração de desvio zero	°/h/g	Ensaio a ± 1 g	1	1	1	1
Resolução	°/h		2	1	0.5	5
Ruído de saída	°/s	Pico (meio pico, DST * 3)	0.3	0.25	0.15	0.45
Não-linearidade do fator de escala	ppm	Temperatura normal	300
Repetitividade do fator de escala	ppm	Q = 3, temperatura normal	300
Acoplamento cruzado	%	Temperatura normal	0.2
Largura de banda	Hz		250	250	150	250

Especificações técnicas do acelerômetro

Parâmetro	Unidade	Condições de ensaio	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Faixa de medição	g		± 10	± 20	± 40
Estabilidade de desvio zero	mg	1s, RMS, temperatura normal	0.1	0.2	0.3
Variação de desvio zero à temperatura máxima	mg	10s suave, RMS, taxa de variação de temperatura 1 °C/min	3	3	5
Repetitividade sem preconceito	mg	Q = 6, temperatura normal	0.2	0.5	1
Resolução	mg		0.1	0.1	0.1
Não-linearidade do fator de escala	ppm	Temperatura normal	500
Repetitividade do fator de escala	ppm	Q = 3, temperatura normal	500
Acoplamento cruzado	%	Temperatura normal	0.2
Largura de banda	Hz		150
