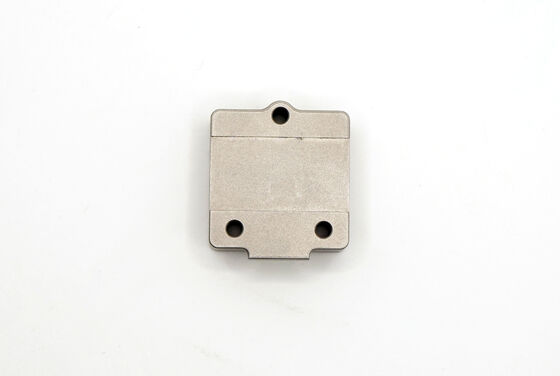

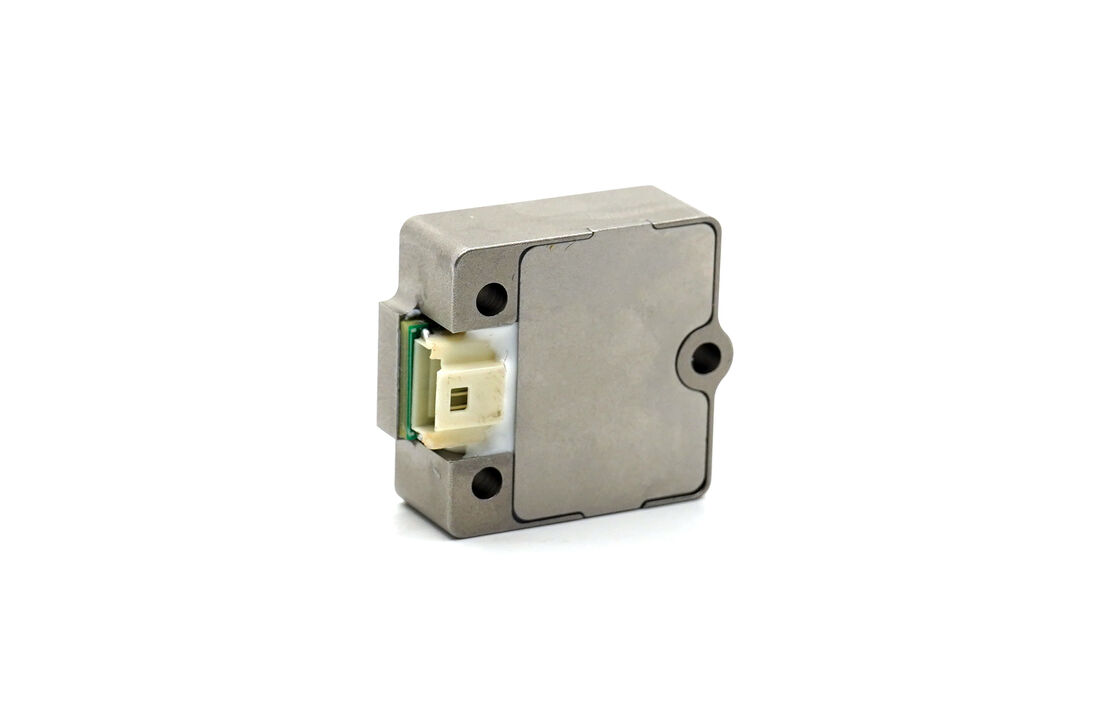

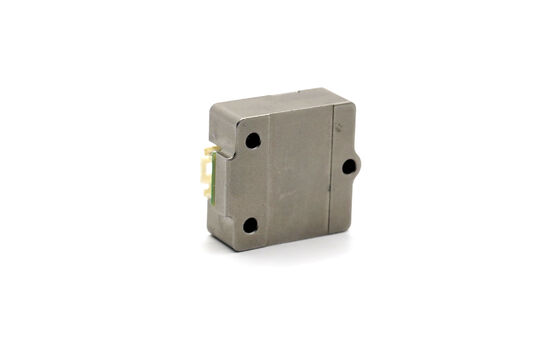

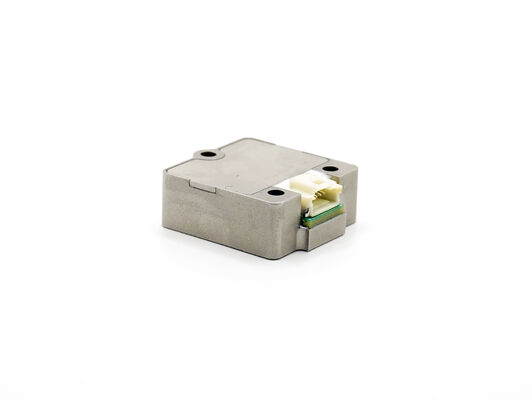

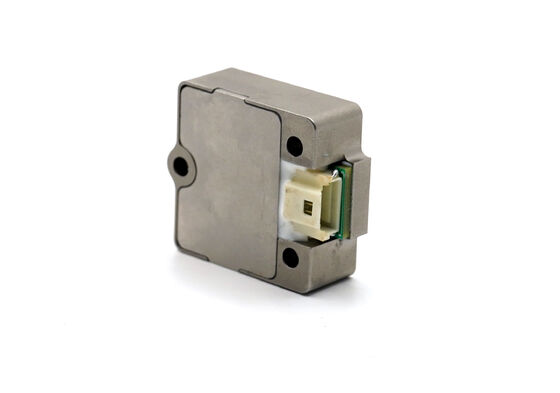

Unidade de medição inercial de alto desempenho para sistema de navegação inercial INS

Nome da marca:	FIREPOWER
Número do modelo:	IMU6-36
MOQ:	1
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Instabilidade de polarização zero:

≤ 3°/h

Faixa de medição:

480°/s

Caminhada aleatória do ângulo:

0,25°/√h

Faixa de medição (acelerômetro):

Configurável 2 ~ 16g

Repetibilidade de polarização zero:

≤ 5°/h

Largura de banda:

≥ 100 Hz

Peso:

18 g

Tensão:

5±0,3V

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

Unidade de medição inercial para navegação

Acelerômetro INS de alto desempenho

Sensores giroscópicos para sistemas inerciais

Descrição do produto

Unidade de medição inercial de alto desempenho para sistema de navegação inercial INS

Composição e função
A unidade de medição inercial é constituída por um giroscópio de três eixos, acelerômetro de três eixos, sensor de temperatura, placa de processamento de sinal, componentes estruturais e software essencial.Ele mede a taxa angular de três eixos e aceleração do transportador, emitindo dados compensados, incluindo compensação de temperatura, compensação de ângulo de desalinhamento da instalação,e compensação não linear através da porta serial UART usando o protocolo de comunicação especificado.

Especificações técnicas do giroscópio

Parâmetro	Unidade	Condições de ensaio	IMU6-36
Faixa de medição	°/s	Configurável	±480
Inestabilidade de desvio zero	°/h	Variança Allan	≤ 3
Estabilidade de desvio zero	°/h	10s, RMS, temperatura normal	≤ 8
Variação de desvio zero à temperatura máxima	°/h	10 s de suavização, variação de três temperaturas com desvio zero (-45 °C, 25 °C, 85 °C)	≤ 150
Caminhada aleatória	°/√h	Variança Allan	≤ 0.25
Repetitividade sem preconceito	°/h	Q = 6, temperatura normal	≤ 5
Não-linearidade do fator de escala	ppm	Temperatura normal	≤ 50
Acoplamento cruzado	%	Temperatura normal	≤ 0.1
Largura de banda	Hz	Configurável	≥ 100

Especificações técnicas do acelerômetro

Parâmetro	Unidade	Condições de ensaio	IMU6-36
Faixa de medição	g	2 ~ 16g configuráveis	± 16
Estabilidade de desvio zero	mg	10s, RMS, temperatura normal	≤ 0.1
Variação de desvio zero à temperatura máxima	mg	10 s de suavização, variação de três temperaturas com desvio zero (-45 °C, 25 °C, 85 °C)	≤ 2.5
Repetitividade sem preconceito	mg	Q = 6, temperatura normal	≤ 0.1
Não-linearidade do fator de escala	ppm	Temperatura normal, ± 1 g	≤ 200
Acoplamento cruzado	%	Temperatura normal	≤ 0.1
Largura de banda	Hz	Configurável	≥ 100

Requisitos de alimentação

Parâmetro	Unidade	IMU6-36
Voltagem	V	5 ± 0.3
Corrente de arranque	mA	100
Consumo de energia em estado estacionário	W	≤ 0.25
Ripple	mV	100

Adaptabilidade ao ambiente

Parâmetro	Unidade	IMU6-36
Temperatura de funcionamento	°C	-45 ~ 85
Temperatura de armazenamento	°C	-55~105

Especificações adicionais

Parâmetro	Unidade	IMU6-36
Peso	g	18 ± 1
Horário de início	s	≤ 2

Desenho de contorno
