Sensor de navegação por inércia de 10 eixos IMU com acelerômetro de 3 eixos Barómetro giromagnético

Name: Sensor de navegação por inércia de 10 eixos IMU com acelerômetro de 3 eixos Barómetro giromagnético
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Escala do giroscópio:

500/2000°/s

estabilidade de viés zero:

0,8°/h

Precisão do fator de escala, eixo Z:

0,3%

Caminhada aleatória angular:

0,15 °/ √h

Densidade de ruído:

0,001°/s/√Hz

Largura de banda:

200Hz

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

Sensor IMU de 10 eixos com barómetro

Acelerômetro giromagnétrico de 3 eixos

Sensor de navegação inercial com giroscópio

Descrição do produto

Sensor de navegação por inércia de 10 eixos

Com acelerômetro de 3 eixos, giroscópio, magnetômetro e barômetro para detecção de movimento e ambiente abrangente.

Unidade de medição inercial todo-em-um

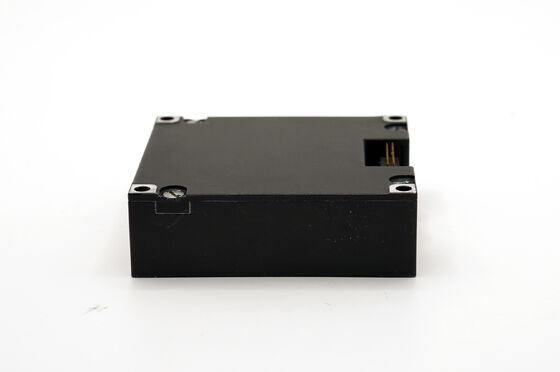

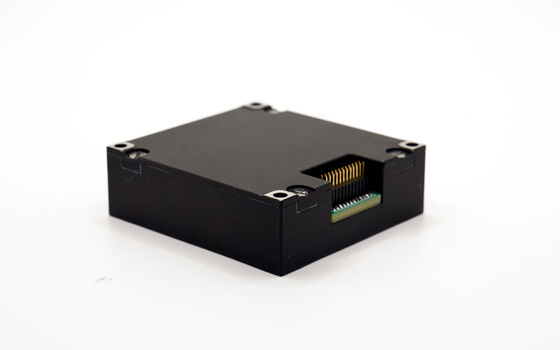

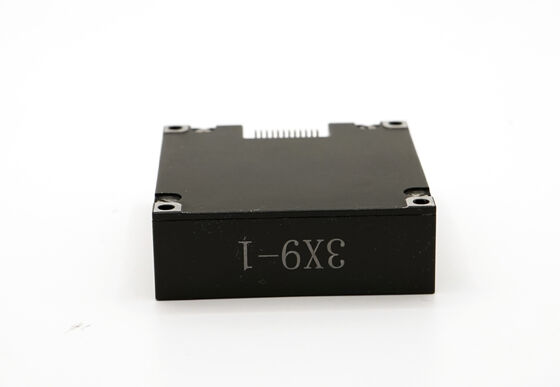

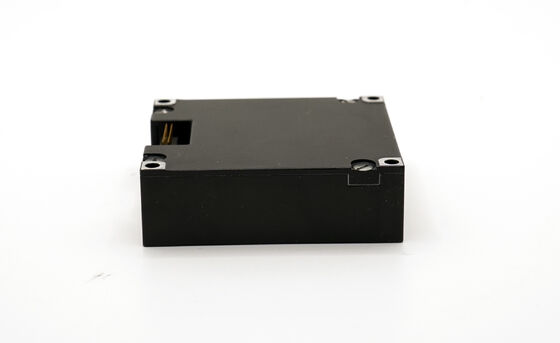

O IMU 16488HB é uma unidade de medição inercial completa equipada com giroscópio de 3 eixos, acelerômetro, magnetômetro e barômetro.e não linearidades, assegurando uma alta precisão e uma saída de dados fiável através da comunicação SPI ou UART para a integração de sistemas críticos.

Especificações técnicas

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio	Faixa de medição dinâmica			500	2000	°/s
	Estabilidade de desvio zero	Variança Allan, eixo Z		0.8		°/h
		Variança Allan, eixo X e eixo Y		1.6		°/h
		média de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eixo Z		3		°/h
		média de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eixo X e eixo Y		6		°/h
	Preconceito zero	Intervalo de desvio zero, eixo Z		± 0.07		°/s
		Intervalo de desvio zero, eixo X e eixo Y		± 0.2		°/s
		Mudança de desvio zero na gama de temperaturas completa, eixo Z 1		± 0.02		°/s
		Mudança de Bias Zero em Temperatura, X e Y Eixo 1		± 0.06		°/s
		Repetitividade de arranque sucessivo, eixo Z		0.002
		Repetibilidade de arranque sucessivo, eixo X e eixo Y		0.006
		Repetitividade do arranque diário, eixo Z		0.003		/s
		Começar repetição dia após dia, eixo X e eixo Y		0.009		°/s
		Fefeito da aceleração linear no viés		0.002		°/s/g
		Influência da vibração sobre o viés zero, alteração antes e depois da vibração 2		0.002		°/s/g
		Influência da vibração sobre o viés zero, alteração antes e durante a vibração 2		0.002		°/s/g
	Fator de escala	Precisão do fator de escala, eixo Z		0.3		%
		Precisão do fator de escala, eixo X e eixo Y		0.6		%
		Factor de escala não linear, eixo Z		0.01		% FS
		Fator de escala não linearidade, eixo X e eixo Y		0.02		% FS
	Caminhada aleatória angular			0.15		°/ √hr
	Densidade sonora			0.001		°/s/ √Hz
	Resolução			3.052*10-7		/s/LSB
	Largura de banda			200		Hz
Acelerômetro	Faixa de medição dinâmica			16	200	g
	Estabilidade de desvio zero	Variança Allan		0.06		mg
	Estabilidade de desvio zero	Média de 10 s (-40 °C ~ + 70 °C, temperatura constante)		0.4		mg
	Preconceito zero	Intervalo de desvio zero		2		mg
		Mudança de desvio zero dentro de toda a gama de temperaturas, valor de pico para pico 1		4		mg
		Repetibilidade de arranques sucessivos		0.5		mg
		A repetibilidade é iniciada diariamente		0.8		mg
		Coeficiente de temperatura de desvio zero		0.05	0.1	mg/°C

Quadro 1. Índice de produtos 16488HB

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
	Fator de escala	Precisão do fator de escala		0.5		%
	Fator de escala	Não-linearidade do fator de escala		0.1		% FS
	Caminhada aleatória de velocidade			0.029		m/s/ √hr
	Densidade sonora			0.025		mg/ √Hz
	Resolução			1.221*10-8		g/LSB
	Largura de banda			200		Hz
Magnetômetro	Faixa de campo magnético	Brg, sexy.		± 13		Gauss
	Faixa de campo magnético	Brg,z		± 25		Gauss
	Resolução			0.3		μT
	Precisão da rota	Componente geomagnético horizontal de 30 μT, 25 °C		± 2.5		deg
	Faixa de medição dinâmica			2.5		Gauss
	Preconceito zero	Ambiente não magnético		15		- O quê?
Barómetro	Faixa de medição dinâmica		300		1100	mbar
Barómetro	Preconceito zero			4.5		mbar
Interface de comunicação	SPI de sentido único	Taxa de Baud			15	MHz
	1 sentido C A N	Taxa de Baud			1	MHz
	Frequência de amostragem	SPI		2460	2460	Hz
	Frequência de amostragem	Possui		200
Características elétricas	Voltagem		3.0	3.3	3.6	V
	Consumo de energia				1.5	W
	Ripple	P-P			100	mV
	Tempo de liquidação	De 0 V a 3 V.			80	ms
Características estruturais	Tamanho			474414		mm
Características estruturais	Peso			50		g
Ambiente de utilização	Temperatura de funcionamento		- 40		70	°C
	Temperatura de armazenamento		- 45		75	°C
	Vibração			20 ~ 2000 Hz, 60,06 g
	Impacto			1000 g,0.5ms
Confiabilidade	MTBF			20000		h
Confiabilidade	Tempo de trabalho contínuo			120		h
①: Calcular o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤ 1 °C/min e o intervalo de temperatura é de -40 °C ~ + 70 °C ②: Condição de vibração 6,06 G, 20 Hz ~ 2000 Hz

Desenho de contorno
