ADIS16475 UMI totalmente calibrada com compensação de temperatura e desalinhamento

Name: ADIS16475 UMI totalmente calibrada com compensação de temperatura e desalinhamento
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	500$
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Caminhada aleatória angular:

00,15°/√h

Estabilidade de polarização zero:

0,8°/hora

Interface de comunicação:

1 canal SPI/CAN

Caminhada aleatória do acelerômetro:

0,05~0,07m/s/h-², 1 sigma

Taxa Angular Máxima:

±500/2000°/s

Precisão do fator de escala giroscópio:

0,3%

Intervalo do acelerômetro:

±16/200g

Tamanho:

47×44×14mm

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

Sensor IMU totalmente calibrado

UMI com compensação de temperatura

acelerômetro IMU compensado por desalinhamento

Descrição do produto

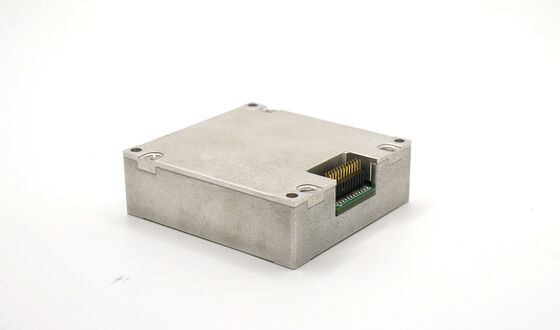

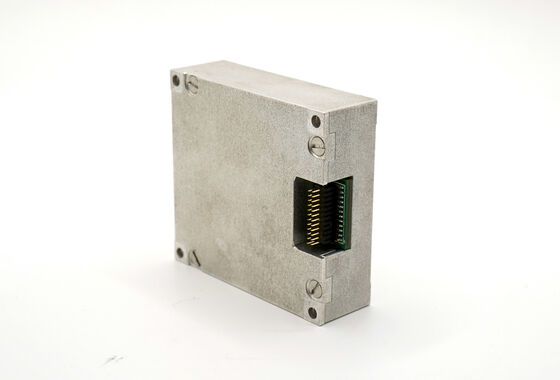

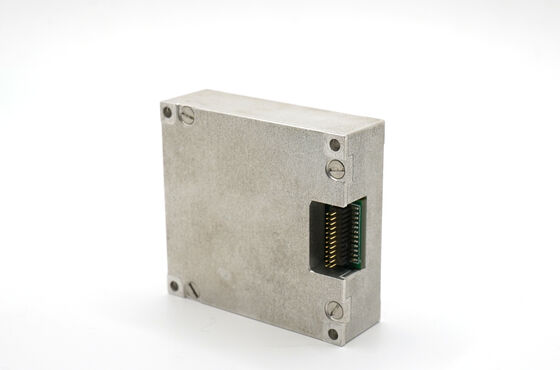

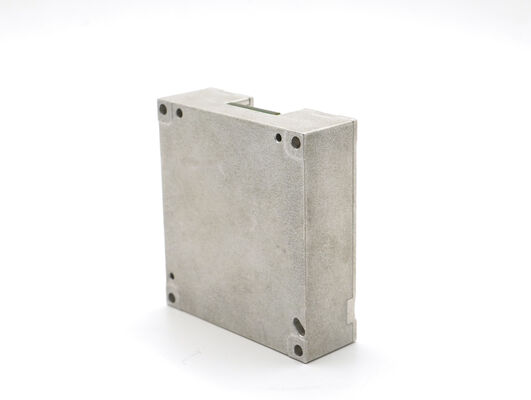

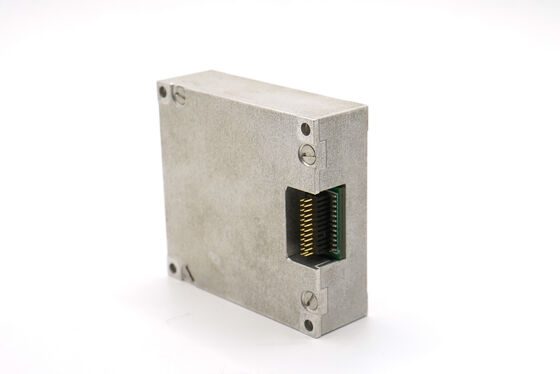

ADIS16475 IMU totalmente calibrada com compensação de temperatura e desalinhamento

A IMU 16488HB oferece detecção de movimento altamente precisa, apresentando um giroscópio e acelerômetro MEMS de três eixos. Com um MTBF alto e design robusto, esta unidade pode substituir o Adis 16497 em aplicações que exigem rastreamento de movimento confiável, como levantamento topográfico, veículos não tripulados e comunicação em movimento.

Recursos do produto

Giroscópio digital de três eixos

Faixa de medição dinâmica de ±2000°/s
Estabilidade de polarização zero: 3°/h (GJB, 10S, eixo Z), 0,8°/h (ALLAN, eixo Z)

Acelerômetro digital triaxial

Faixa de medição dinâmica de ±200g
Estabilidade de polarização zero: 0,4mg (GJB, 10S), 0,06mg (ALLAN)

Sensores adicionais

Magnetômetro digital triaxial: 2,5 gauss
Barômetro digital: 300mbar ~ 1100mbar

Desempenho e confiabilidade

Alta confiabilidade: MTBF 20.000 horas
Precisão garantida dentro da faixa de temperatura total (-40℃ a +80℃)
Algoritmo de calibração e compensação de temperatura de alto desempenho integrado
Adequado para operação sob forte vibração (6,06G, 20-2000Hz)
Adequado para trabalhar sob condições de grande impacto (1000G, 0,5ms)

Especificações técnicas

Parâmetro	Condições de teste	Mínimo	Típico	Máximo	Unidade
Giroscópio
Faixa de medição dinâmica			500	2000	°/s
Estabilidade de polarização zero	Variância de Allan, eixo Z		0,8		°/h
Estabilidade de polarização zero	Variância de Allan, eixos X e Y		1,6		°/h
Estabilidade de polarização zero	Média de 10s (-40℃ a +70℃, temperatura constante), eixo Z		3		°/h
Estabilidade de polarização zero	Média de 10s (-40℃ a +70℃, temperatura constante), eixos X e Y		6		°/h
Polarização zero	Faixa de polarização zero, eixo Z		±0,07		°/s
Polarização zero	Faixa de polarização zero, eixos X e Y		±0,2		°/s
Mudança de polarização zero na faixa de temperatura total	Eixo Z		±0,02		°/s
Mudança de polarização zero em relação à temperatura	Eixos X e Y		±0,06		°/s
Repetibilidade de partida sucessiva	Eixo Z		0,002
Repetibilidade de partida sucessiva	Eixos X e Y		0,006
Repetibilidade de partida dia a dia	Eixo Z		0,003		/s
Repetição de partida dia a dia	Eixos X e Y		0,009		°/s
Efeito da aceleração linear na polarização			0,002		°/s/g
Influência da vibração na polarização zero	Mudança antes e depois da vibração		0,002		°/s/g
Influência da vibração na polarização zero	Mudança antes e durante a vibração		0,002		°/s/g
Precisão do fator de escala	Eixo Z		0,3		%
Precisão do fator de escala	Eixos X e Y		0,6		%
Não linearidade do fator de escala	Eixo Z		0,01		%FS
Não linearidade do fator de escala	Eixos X e Y		0,02		%FS
Caminhada aleatória angular			0,15		°/√hr
Densidade de ruído			0,001		°/s/√Hz
Resolução			3,052*10⁻⁷		/s/LSB
Largura de banda			200		Hz
Acelerômetro
Faixa de medição dinâmica			16	200	g
Estabilidade de polarização zero	Variância de Allan		0,06		mg
Estabilidade de polarização zero	Média de 10s (-40℃ a +70℃, temperatura constante)		0,4		mg
Faixa de polarização zero			2		mg
Mudança de polarização zero em toda a faixa de temperatura	Valor pico a pico		4		mg
Repetibilidade de partidas sucessivas			0,5		mg
Repetibilidade iniciada diariamente			0,8		mg
Coeficiente de temperatura de polarização zero		0,05	0,1		mg/℃
Precisão do fator de escala			0,5		%
Não linearidade do fator de escala			0,1		%FS
Caminhada aleatória de velocidade			0,029		m/s/√hr
Densidade de ruído			0,025		mg/√Hz
Resolução			1,221*10⁻⁸		g/LSB
Largura de banda			200		Hz
Magnetômetro
Faixa do campo magnético	Brg,xy		±13		gauss
Faixa do campo magnético	Brg,z		±25		gauss
Resolução			0,3		μT
Precisão da direção	Componente geomagnético horizontal de 30μT, 25℃		±2,5		graus
Faixa de medição dinâmica			2,5		gauss
Polarização zero	Ambiente não magnético		15		mgauss
Barômetro
Faixa de medição dinâmica		300		1100	mbar
Polarização zero			4,5		mbar
Interface de comunicação
Taxa de transmissão	SPI de 1 via			15	MHz
Taxa de transmissão	CAN de 1 via			1	MHz
Frequência de amostragem	SPI	2460	2460		Hz
Frequência de amostragem	CAN		200		Hz
Características elétricas
Tensão		3,0	3,3	3,6	V
Consumo de energia			1,5		W
Ondulação	P-P			100	mV
Tempo de estabilização	De 0V a 3,3V			80	ms
Características estruturais
Tamanho			474414		mm
Peso			50		g
Usar ambiente
Temperatura de operação		-40		70	℃
Temperatura de armazenamento		-45		75	℃
Vibração			20-2000Hz, 6,06g
Impacto			1000g, 0,5ms
Confiabilidade
MTBF			20000		h
Tempo de trabalho contínuo			120		h

Nota ①: Calcule o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤1℃/min e a faixa de temperatura é -40℃ a +70℃
Nota ②: A condição de vibração é 6,06G, 20Hz-2000Hz

Desenho de contorno
