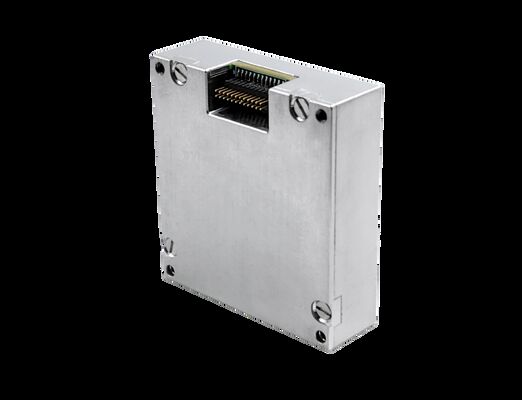

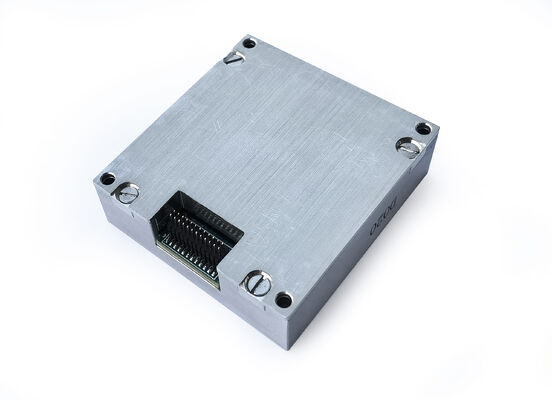

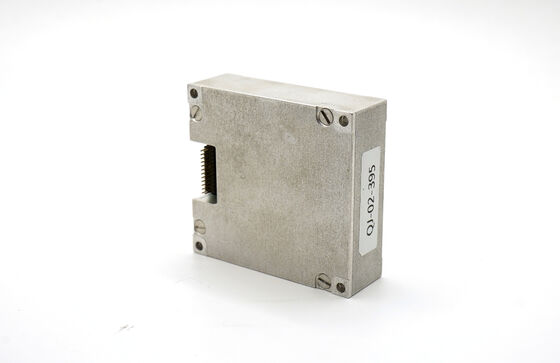

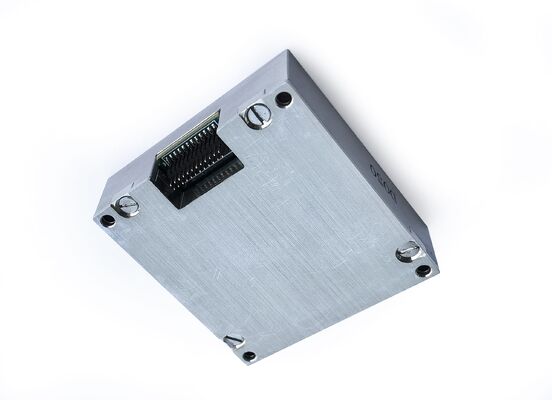

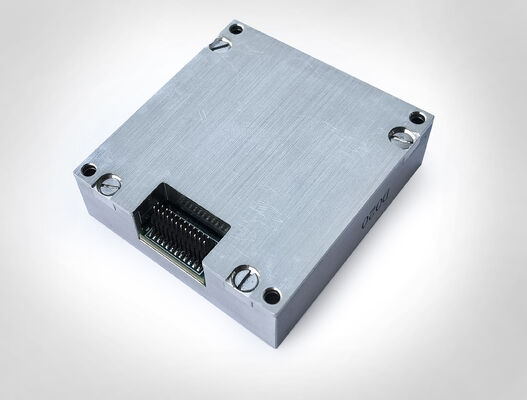

Unidade de medição inercial de 10 eixos de próxima geração para navegação de precisão

Name: Unidade de medição inercial de 10 eixos de próxima geração para navegação de precisão
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	500$
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição dinâmica:

500/2000 °/s

Estabilidade do viés do giroscópio:

0,8°/h

Caminhada aleatória:

00,15°/√h

Alcance do acelerômetro:

16/200g

Dimensões Gerais:

47×44×14

Interface:

PODE/SPI

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

IMU de 10 eixos para navegação de precisão

unidade de medição inercial com giroscópio

Sensor de acelerômetro IMU de alta precisão

Descrição do produto

Unidade de Medição Inercial de 10 Eixos de Próxima Geração para Navegação de Precisão

Visão Geral do Produto

O IMU 16488HB apresenta sensores MEMS de alto desempenho integrados que oferecem capacidades excepcionais de detecção de movimento. Algoritmos avançados de calibração e compensação de temperatura garantem alta precisão em ambientes dinâmicos. Esta unidade serve como uma alternativa ideal para o Adis 16497, oferecendo desempenho superior para transportadores de movimento não tripulados e sistemas de mapeamento.

Características do Produto

Giroscópio digital de três eixos: Faixa de medição dinâmica de ±2000°/s; Estabilidade de polarização zero: 3°/h (GJB, 10S, eixo Z), 0,8°/h (ALLAN, eixo Z)
Acelerômetro digital triaxial: Faixa de medição dinâmica de ±200g; Estabilidade de polarização zero: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Magnetômetro digital triaxial: 2,5 gauss
Barômetro digital: 300mbar ~ 1100mbar
Alta confiabilidade: MTBF 20.000 horas
Precisão garantida em toda a faixa de temperatura (-40℃ a +80℃): Algoritmo de calibração e compensação de temperatura de alto desempenho integrado
Resistência à vibração: Adequado para operação sob forte vibração (6,06 G, 20-2000 Hz)
Resistência ao impacto: Adequado para trabalhar sob condições de grande impacto (1000 G, 0,5ms)

Especificações Técnicas

Parâmetro	Condições de Teste	Valor Mínimo	Valor Típico	Valor Máximo	Unidade
Giroscópio
Faixa de medição dinâmica			500	2000	°/s
Estabilidade de polarização zero	Variância de Allan, eixo Z		0,8		°/h
Estabilidade de polarização zero	Variância de Allan, eixos X e Y		1,6		°/h
Estabilidade de polarização zero	Média de 10s (-40℃ a +70℃, temperatura constante), eixo Z		3		°/h
Estabilidade de polarização zero	Média de 10s (-40℃ a +70℃, temperatura constante), eixos X e Y		6		°/h
Polarização zero	Faixa de polarização zero, eixo Z		±0,07		°/s
Polarização zero	Faixa de polarização zero, eixos X e Y		±0,2		°/s
Variação da polarização zero em toda a faixa de temperatura, eixo Z			±0,02		°/s
Variação da polarização zero em relação à temperatura, eixos X e Y			±0,06		°/s
Repetibilidade de partida sucessiva, eixo Z			0,002
Repetibilidade de partida sucessiva, eixos X e Y			0,006
Repetibilidade de partida dia a dia, eixo Z			0,003		/s
Repetição de partida dia a dia, eixo X e eixo Y			0,009		°/s
Efeito da aceleração linear na polarização			0,002		°/s/g
Influência da vibração na polarização zero, alteração antes e depois da vibração			0,002		°/s/g
Influência da vibração na polarização zero, alteração antes e durante a vibração			0,002		°/s/g
Precisão do fator de escala, eixo Z			0,3		%
Precisão do fator de escala, eixos X e Y			0,6		%
Não linearidade do fator de escala, eixo Z			0,01		%FS
Não linearidade do fator de escala, eixos X e Y			0,02		%FS
Caminhada aleatória angular			0,15		°/√hr
Densidade de ruído			0,001		°/s/√Hz
Resolução			3,052*10⁻⁷		/s/LSB
Largura de banda			200		Hz
Acelerômetro
Faixa de medição dinâmica			16	200	g
Estabilidade de polarização zero	Variância de Allan		0,06		mg
Estabilidade de polarização zero	Média de 10s (-40℃ a +70℃, temperatura constante)		0,4		mg
Faixa de polarização zero			2		mg
Variação da polarização zero em toda a faixa de temperatura, valor pico a pico		4		mg
Repetibilidade de partidas sucessivas			0,5		mg
Repetibilidade iniciada diariamente			0,8		mg
Coeficiente de temperatura de polarização zero		0,05	0,1		mg/℃
Precisão do fator de escala			0,5		%
Não linearidade do fator de escala			0,1		%FS
Caminhada aleatória de velocidade			0,029		m/s/√hr
Densidade de ruído			0,025		mg/√Hz
Resolução			1,221*10⁻⁸		g/LSB
Largura de banda			200		Hz
Magnetômetro
Faixa do campo magnético	Brg,xy		±13		gauss
Faixa do campo magnético	Brg,z		±25		gauss
Resolução			0,3		μT
Precisão da direção	30 μT componente geomagnético horizontal, 25℃		±2,5		graus
Faixa de medição dinâmica			2,5		gauss
Polarização zero	Ambiente não magnético		15		mgauss
Barômetro
Faixa de medição dinâmica		300		1100	mbar
Polarização zero			4,5		mbar
Interface de Comunicação
SPI de 1 via	Taxa de transmissão			15	MHz
CAN de 1 via	Taxa de transmissão			1	MHz
Frequência de amostragem	SPI	2460	2460		Hz
Frequência de amostragem	CAN	200
Características Elétricas
Tensão		3,0	3,3	3,6	V
Consumo de energia				1,5	W
Ondulação	P-P			100	mV
Tempo de estabilização	De 0V a 3,3V			80	ms
Características Estruturais
Tamanho			474414		mm
Peso			50		g
Ambiente de Uso
Temperatura de operação		-40		70	℃
Temperatura de armazenamento		-45		75	℃
Vibração			20-2000Hz, 6,06g
Impacto			1000g, 0,5ms
Confiabilidade
MTBF			20000		h
Tempo de trabalho contínuo			120		h

①: Calcule o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤1℃/min e a faixa de temperatura é -40℃ a +70℃

②: A condição de vibração é 6,06 G, 20Hz a 2000Hz

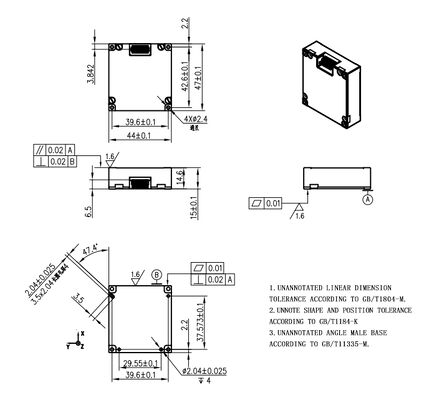

Desenho de Contorno
