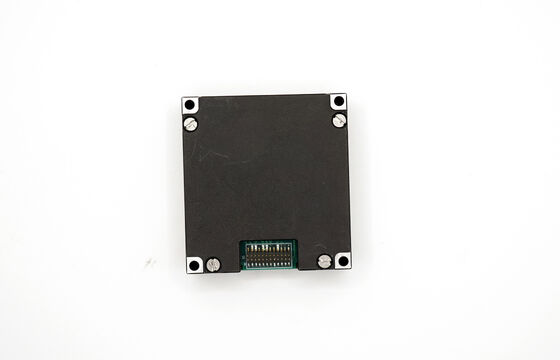

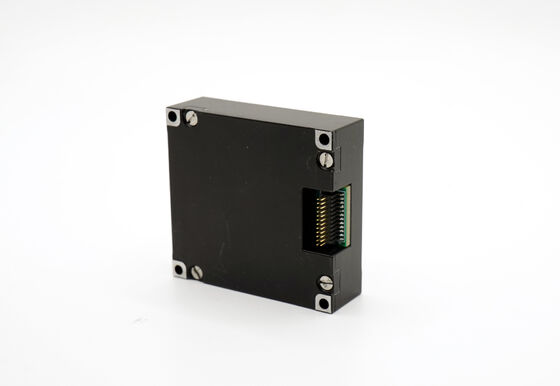

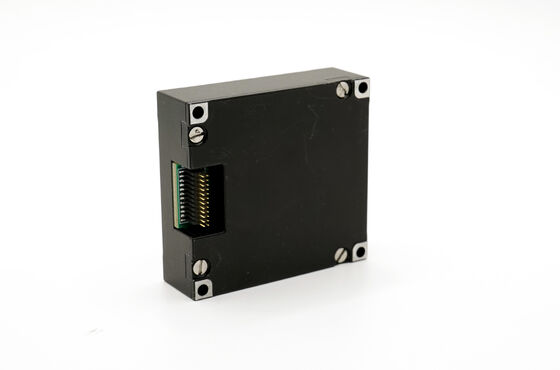

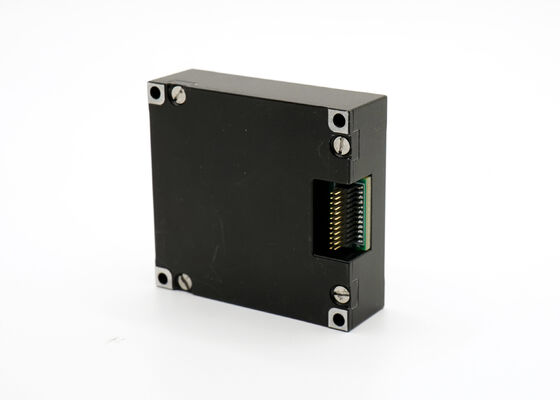

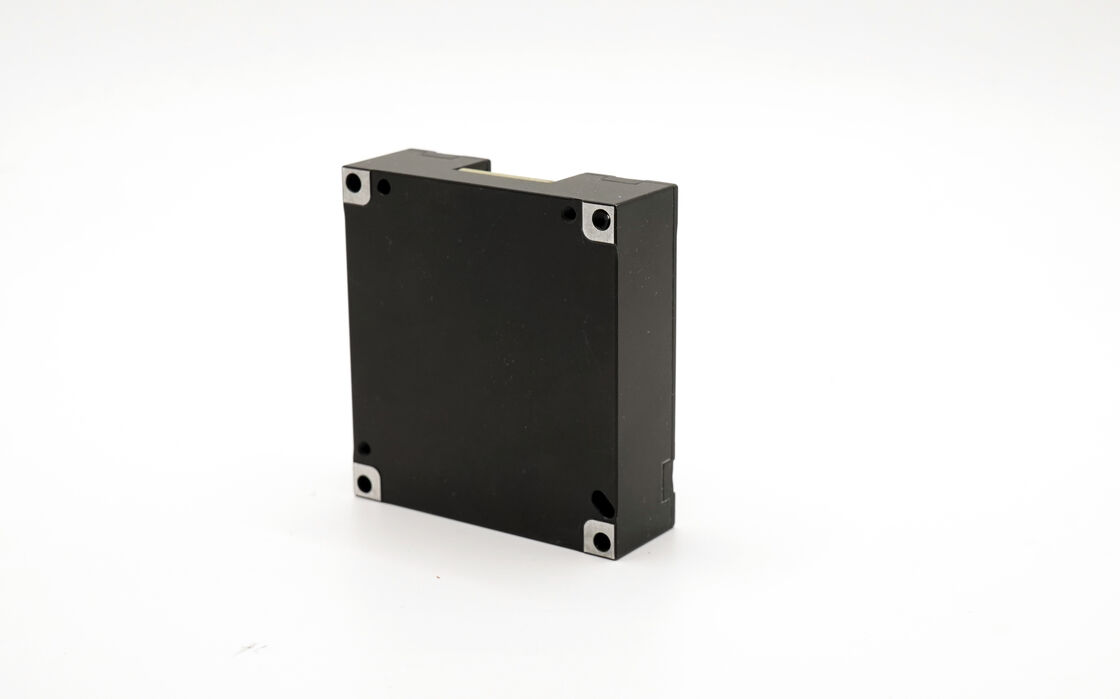

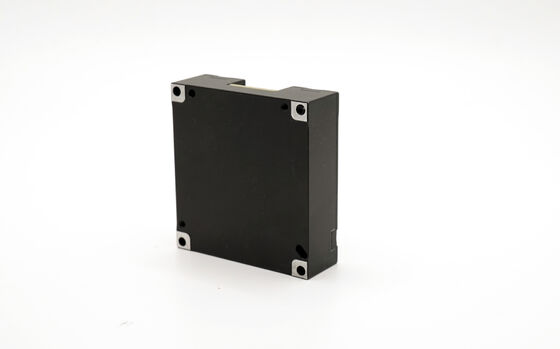

Alta estabilidade Adis16497 Unidade de medição inercial de 10 eixos para posicionamento de veículos autônomos

Name: Alta estabilidade Adis16497 Unidade de medição inercial de 10 eixos para posicionamento de veículos autônomos
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	500$
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Calibração:

Calibrado de fábrica

Variância de Gryo Allan:

00,8 graus/h

Escala do giroscópio:

500/2000 °/s

Tamanho:

47×44×14mm

Barómetro:

300mbar

Interface de comunicação:

SPI/CAN de 1 canal

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

Adis16497 IMU de 10 eixos

Unidade de medição inercial de alta estabilidade

UMI de posicionamento autônomo do veículo

Descrição do produto

Unidade de Medição Inercial (IMU) de 10 eixos ADIS16497 de alta estabilidade

Projetado para posicionamento de veículos autônomos e aplicações de alto desempenho

Visão Geral do Produto

A IMU 16488HB é uma unidade de medição inercial baseada em MEMS, projetada para aplicações exigentes que requerem precisão e confiabilidade. Com uma faixa dinâmica de ±2000º/s e ±200g, esta unidade é ideal para transportadores de movimento não tripulados, sistemas de comunicação móvel e plataformas de estabilização. Serve como substituto direto do ADIS16497, oferecendo maior precisão e desempenho superior.

Principais Características

Giroscópio Digital de Três Eixos

Faixa de medição dinâmica de ±2000º/s
Estabilidade de polarização zero: 3°/h (GJB, 10S, eixo Z), 0,8°/h (Allan, eixo Z)

Acelerômetro Digital Triaxial

Faixa de medição dinâmica de ±200g
Estabilidade de polarização zero: 0,4mg (GJB, 10S), 0,06mg (Allan)

Sensores Adicionais

Magnetômetro digital triaxial: 2,5 gauss
Barômetro digital: faixa de 300-1100 mbar

Desempenho e Confiabilidade

Alta confiabilidade: MTBF 20.000 horas
Precisão garantida em toda a faixa de temperatura (-40℃ a +80℃)
Calibração e compensação de temperatura de alto desempenho integradas
Opera sob forte vibração (6,06G, 20-2000Hz)
Resiste a grandes condições de impacto (1000G, 0,5ms)

Especificações Técnicas

Parâmetro	Condições de Teste	Valor Mínimo	Valor Típico	Valor Máximo	Unidade
Giroscópio
Faixa de medição dinâmica		500		2000	º/s
Estabilidade de polarização zero	Variância de Allan, eixo Z		0,8		º/h
Estabilidade de polarização zero	Variância de Allan, eixos X e Y		1,6		º/h
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃), eixo Z		3		º/h
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃), eixos X e Y		6		º/h
Polarização zero	Faixa de polarização zero, eixo Z		±0,07		º/s
Polarização zero	Faixa de polarização zero, eixos X e Y		±0,2		º/s
Mudança de polarização zero	Faixa de temperatura total, eixo Z		±0,02		º/s
Mudança de polarização zero	Faixa de temperatura total, eixos X e Y		±0,06		º/s
Repetibilidade de partida sucessiva	Eixo Z		0,002
Repetibilidade de partida sucessiva	Eixos X e Y		0,006
Repetibilidade de partida dia a dia	Eixo Z		0,003		º/s
Repetibilidade de partida dia a dia	Eixos X e Y		0,009		º/s
Efeito da aceleração linear na polarização			0,002		º/s/g
Influência da vibração na polarização zero	Mudança antes e depois da vibração		0,002		º/s/g
Influência da vibração na polarização zero	Mudança antes e durante a vibração		0,002		º/s/g
Precisão do fator de escala	Eixo Z		0,3		%
Precisão do fator de escala	Eixos X e Y		0,6		%
Não linearidade do fator de escala	Eixo Z		0,01		%FS
Não linearidade do fator de escala	Eixos X e Y		0,02		%FS
Caminhada aleatória angular			0,15		º/√hr
Densidade de ruído			0,001		º/s/√Hz
Resolução			3,052*10⁻⁷		º/s/LSB
Largura de banda			200		Hz
Acelerômetro
Faixa de medição dinâmica		16		200	g
Estabilidade de polarização zero	Variância de Allan		0,06		mg
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃)		0,4		mg
Faixa de polarização zero			2		mg
Mudança de polarização zero	Faixa de temperatura total, pico a pico		4		mg
Repetibilidade de partida sucessiva			0,5		mg
Repetibilidade de partida dia a dia			0,8		mg
Coeficiente de temperatura de polarização zero		0,05	0,1		mg/℃
Precisão do fator de escala			0,5		%
Não linearidade do fator de escala			0,1		%FS
Caminhada aleatória de velocidade			0,029		m/s/√hr
Densidade de ruído			0,025		mg/√Hz
Resolução			1,221*10⁻⁸		g/LSB
Largura de banda			200		Hz
Magnetômetro
Faixa de campo magnético	Brg,xy		±13		gauss
Faixa de campo magnético	Brg,z		±25		gauss
Resolução			0,3		μT
Precisão da direção	Componente geomagnético horizontal de 30μT, 25℃		±2,5		graus
Faixa de medição dinâmica			2,5		gauss
Polarização zero	Ambiente não magnético		15		mgauss
Barômetro
Faixa de medição dinâmica		300		1100	mbar
Polarização zero			4,5		mbar
Interface de Comunicação
Taxa de transmissão	SPI unidirecional			15	MHz
Taxa de transmissão	CAN unidirecional			1	MHz
Frequência de amostragem	SPI	2460	2460		Hz
Frequência de amostragem	CAN		200		Hz
Características Elétricas
Tensão		3,0	3,3	3,6	V
Consumo de energia				1,5	W
Ondulação	P-P			100	mV
Tempo de estabilização	De 0V a 3,3V			80	ms
Características Estruturais
Tamanho			474414		mm
Peso			50		g
Ambiente de Uso
Temperatura de operação		-40		70	℃
Temperatura de armazenamento		-45		75	℃
Vibração	20-2000Hz, 6,06g
Impacto	1000g, 0,5ms
Confiabilidade
MTBF			20000		h
Tempo de trabalho contínuo			120		h

①: Calcule o desvio zero de todo o processo de mudança de temperatura, taxa de mudança de temperatura ≤1℃/min, faixa de temperatura -40℃~+70℃

②: A condição de vibração é 6,06G, 20Hz~2000Hz
