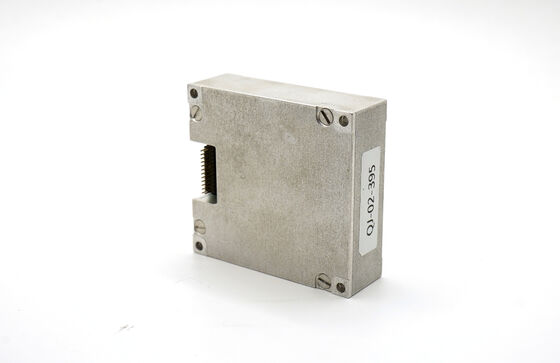

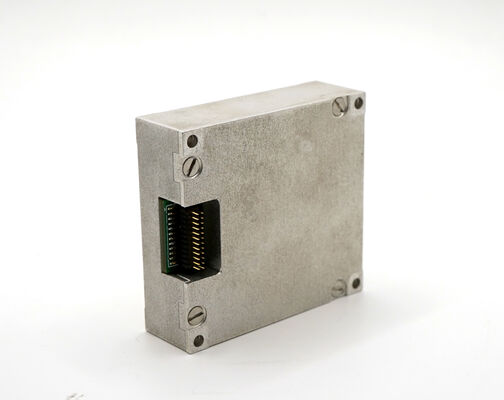

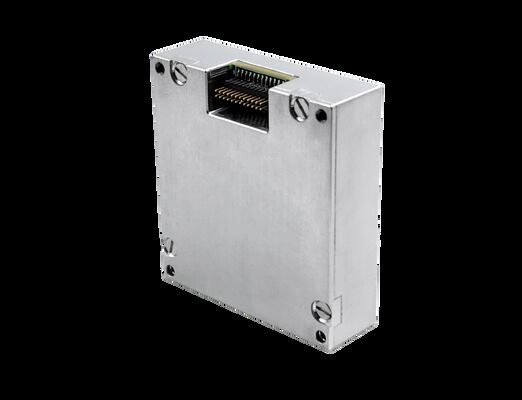

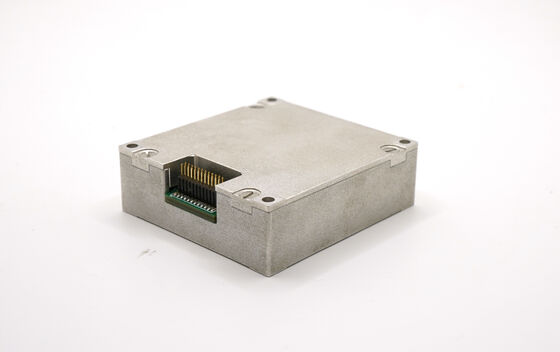

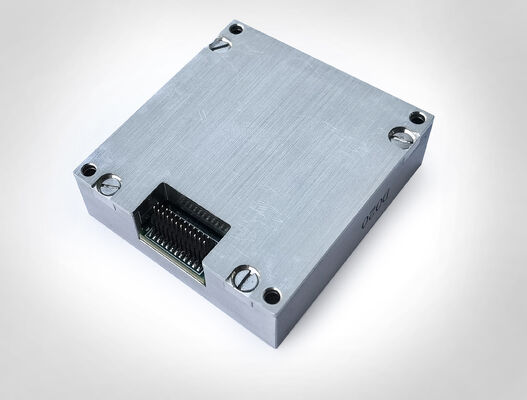

Sensor IMU de 10 eixos ±0.8°/h Estabilidade de Polarização Baixo Ruído para Controle de Atitude de Drones

Name: Sensor IMU de 10 eixos ±0.8°/h Estabilidade de Polarização Baixo Ruído para Controle de Atitude de Drones
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	500$
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Escala do giroscópio:

500/2000º/s

Estabilidade de polarização zero:

0,8°/hora

Viés do acelerômetro:

00,06 mg

Interface:

SPI/CAN

Peso:

50g

Consumo de energia:

1.5W

Nome do produto:

Giro IMU para UAV

Dimensões:

47×44×14mm

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

Sensor IMU de 10 eixos para drones

Giroscópio IMU de baixo ruído

Controle de atitude de drone de alta estabilidade

Descrição do produto

Sensor IMU de 10 eixos com Estabilidade de Polarização de ±0,8°/h

Unidade de Medição Inercial de alto desempenho projetada para aplicações de controle de atitude de drones que exigem precisão excepcional e características de baixo ruído.

Visão Geral do Produto

A Unidade de Medição Inercial 16488HB oferece desempenho excepcional com seu giroscópio e acelerômetro de três eixos. Projetada para aplicações de precisão, esta unidade oferece maior estabilidade e confiabilidade, tornando-a um substituto ideal para o Adis 16497 em aplicações que exigem alta precisão e adaptabilidade.

Principais Características

Giroscópio digital de três eixos: Faixa de medição dinâmica de ±2000°/s com estabilidade de polarização zero de 3°/h (GJB, 10S, eixo Z) e 0,8°/h (ALLAN, eixo Z)
Acelerômetro digital triaxial: Faixa de medição dinâmica de ±200g com estabilidade de polarização zero de 0,4mg (GJB, 10S) e 0,06mg (ALLAN)
Magnetômetro digital triaxial: Faixa de medição dinâmica de 2,5 gauss
Barômetro digital: Faixa de operação de 300mbar a 1100mbar
Alta confiabilidade: MTBF 20.000 horas
Precisão em toda a faixa de temperatura: Desempenho garantido de -40℃ a +80℃ com calibração e compensação de temperatura integradas
Resistência à vibração: Adequado para operação sob forte vibração (6,06G, 20-2000Hz)
Resistência ao impacto: Capaz de suportar grandes condições de impacto (1000G, 0,5ms)

Especificações Técnicas

Parâmetros do Giroscópio

Parâmetro	Condições de Teste	Valor Típico	Valor Máximo	Unidade
Faixa de medição dinâmica		500	2000	°/s
Estabilidade de polarização zero	Variância de Allan, eixo Z	0,8		°/h
Estabilidade de polarização zero	Variância de Allan, eixos X e Y	1,6		°/h
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃, temperatura constante), eixo Z	3		°/h
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃, temperatura constante), eixos X e Y	6		°/h
Polarização zero	Faixa de polarização zero, eixo Z	±0,07		°/s
Polarização zero	Faixa de polarização zero, eixos X e Y	±0,2		°/s
Mudança de polarização zero em toda a faixa de temperatura	Eixo Z	±0,02		°/s
Mudança de polarização zero em relação à temperatura	Eixos X e Y	±0,06		°/s
Repetibilidade de partida sucessiva	Eixo Z	0,002
Repetibilidade de partida sucessiva	Eixos X e Y	0,006
Repetibilidade de partida dia a dia	Eixo Z	0,003		/s
Repetição de partida dia a dia	Eixos X e Y	0,009		°/s
Efeito da aceleração linear na polarização		0,002		°/s/g
Influência da vibração na polarização zero	Mudança antes e depois da vibração	0,002		°/s/g
Influência da vibração na polarização zero	Mudança antes e durante a vibração	0,002		°/s/g
Precisão do fator de escala	Eixo Z	0,3		%
Precisão do fator de escala	Eixos X e Y	0,6		%
Não linearidade do fator de escala	Eixo Z	0,01		%FS
Não linearidade do fator de escala	Eixos X e Y	0,02		%FS
Caminhada aleatória angular		0,15		°/√hr
Densidade de ruído		0,001		°/s/√Hz
Resolução		3,052*10⁻⁷		/s/LSB
Largura de banda		200		Hz

Parâmetros do Acelerômetro

Parâmetro	Condições de Teste	Valor Típico	Valor Máximo	Unidade
Faixa de medição dinâmica		16	200	g
Estabilidade de polarização zero	Variância de Allan	0,06		mg
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃, temperatura constante)	0,4		mg
Faixa de polarização zero		2		mg
Mudança da polarização zero em toda a faixa de temperatura	Valor pico a pico	4		mg
Repetibilidade de partidas sucessivas		0,5		mg
Repetibilidade iniciada diariamente		0,8		mg
Coeficiente de temperatura de polarização zero		0,05	0,1	mg/℃
Precisão do fator de escala		0,5		%
Não linearidade do fator de escala		0,1		%FS
Caminhada aleatória de velocidade		0,029		m/s/√hr
Densidade de ruído		0,025		mg/√Hz
Resolução		1,221*10⁻⁸		g/LSB
Largura de banda		200		Hz

Parâmetros Adicionais

Parâmetro	Condições de Teste	Valor Mínimo	Valor Típico	Valor Máximo	Unidade
Faixa do campo magnético	Brg,xy		±13		gauss
Faixa do campo magnético	Brg,z		±25		gauss
Resolução			0,3		μT
Precisão da direção	Componente geomagnético horizontal de 30μT, 25℃		±2,5		graus
Faixa de medição dinâmica			2,5		gauss
Polarização zero	Ambiente não magnético		15		mgauss
Faixa de medição dinâmica		300		1100	mbar
Polarização zero			4,5		mbar
Taxa de transmissão	SPI			15	MHz
Taxa de transmissão	CAN			1	MHz
Frequência de amostragem	SPI	2460	2460		Hz
Frequência de amostragem	CAN		200		Hz
Tensão		3,0	3,3	3,6	V
Consumo de energia			1,5		W
Ondulação	P-P		100		mV
Tempo de estabilização	De 0V a 3,3V		80		ms
Tamanho			474414		mm
Peso			50		g
Temperatura de operação		-40		70	℃
Temperatura de armazenamento		-45		75	℃
Vibração	20~2000Hz, 6,06g
Impacto	1000g, 0,5ms
MTBF			20000		h
Tempo de trabalho contínuo			120		h

Nota ①: Calcule o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤1℃/min e a faixa de temperatura é -40℃~+70℃
Nota ②: A condição de vibração é 6,06G, 20Hz~2000Hz

Desenho de Contorno
