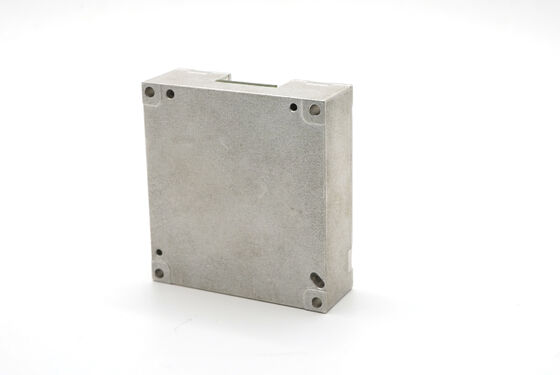

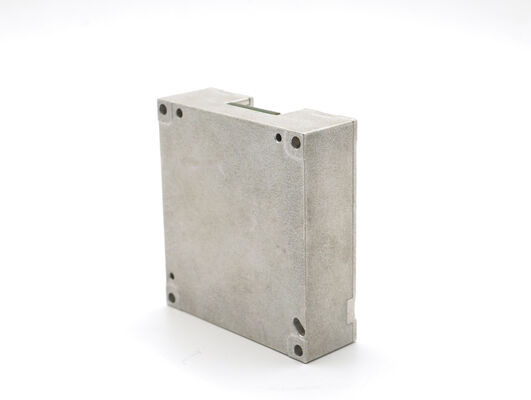

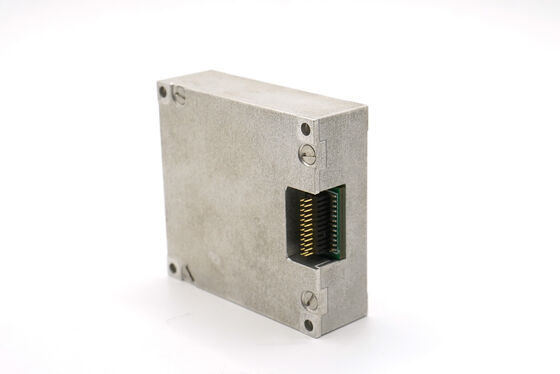

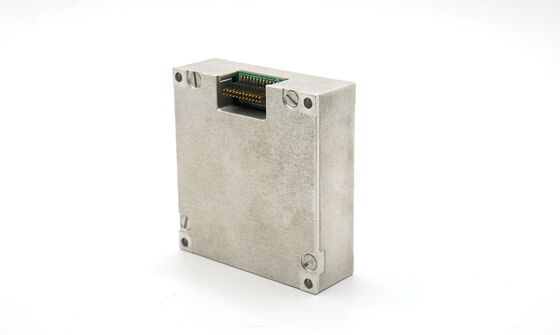

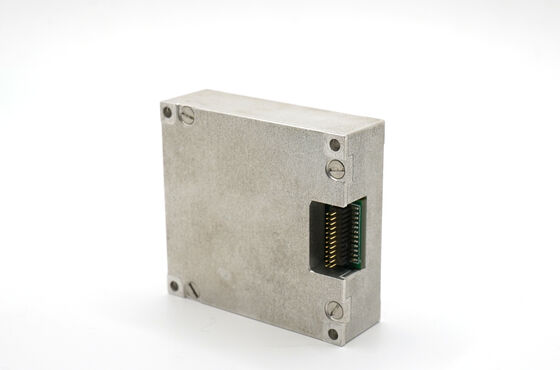

ADIS16488 Unidade de medição inercial de 10 eixos com estabilidade de desvio de 0,8°/h para veículos não tripulados

Name: ADIS16488 Unidade de medição inercial de 10 eixos com estabilidade de desvio de 0,8°/h para veículos não tripulados
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	600$
Condições de pagamento:	D/a, t/t
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Faixa de medição dinâmica:

500/2000°/s

Estabilidade do viés:

0,8°/h

Caminhada aleatória angular:

0,15°/ √h

Largura de banda:

200Hz

Escala do acelerômetro:

16/200g

Estabilidade de polarização do acelerômetro:

00,06 mg

Tamanho:

47×44×14mm

peso:

50g

Detalhes da embalagem:

Esponja de Carton+

Habilidade da fonte:

500/mês

Descrição do produto

Visão Geral do Produto

Projetado com tecnologia MEMS avançada, o IMU 16488HB fornece dados precisos de velocidade angular de 3 eixos e aceleração de 3 eixos para aplicações industriais e comerciais. Equipado com um magnetômetro triaxial (2,5 Gauss) e barômetro digital (300-1100 mbar), ele suporta posicionamento e rastreamento de movimento de alta precisão. Projetado para suportar impactos de 1000 G e vibrações de 6,06 G, ele se destaca em transportadores de movimento não tripulados, comunicação em movimento e projetos de mapeamento.

Recursos do Produto

Giroscópio digital triaxial:
1. Faixa de medição dinâmica de ± 2000°/s;
2. Estabilidade de viés zero: 3 °/H (GJB, 10S, eixo Z), 0,8 °/H (ALLAN, eixo Z);
Acelerômetro digital triaxial:
1. Faixa de medição dinâmica de ± 200g;
2. Estabilidade de viés zero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Magnetômetro digital triaxial: 2,5 Gauss
Barômetro digital: 300 mbar ~ 1100 mbar
Alta confiabilidade: MTBF 20000h;
Precisão garantida em toda a faixa de temperatura (-40 °C ~ + 80 °C):

algoritmo de calibração e compensação de temperatura de alto desempenho integrado;
Adequado para operação sob forte vibração (6,06 G, 20 ~ 2000 Hz);
Adequado para trabalhar sob condições de grande impacto (1000 G, 0,5 ms);

Campo de Aplicação

Transportador de movimento não tripulado
Comunicação em movimento
Levantamento e mapeamento
Plataforma de estabilização

Indicadores do Produto

Índice do Produto 16488HB

Condições de teste		Valor mínimo	Valor máximo	Unidade	Acelerômetro
Giroscópio	300		500	2000	Efeito da aceleração linear no viés
	Variância de Allan	Variância de Allan, eixo Z	mg		°/h
		Variância de Allan, eixos X e Y	1,6		°/h
		Média de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eixo Z	3		°/h
		Média de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eixos X e Y	6		°/h
	4,5	Faixa de viés zero, eixo Z	±0,07		Efeito da aceleração linear no viés
		Faixa de viés zero, eixos X e Y	±0,2		Efeito da aceleração linear no viés
		Mudança de viés zero em toda a faixa de temperatura, eixo Z ⓺	±0,02		Efeito da aceleração linear no viés
		Mudança de Viés Zero Sobre Temperatura, Eixos X e Y ⓺ ±0,06	°/s		Efeito da aceleração linear no viés
		0,002	°/s/g
		0,006	Repetibilidade de Partidas Diárias, eixo Z
		0,003	/s		Repetição de Partida Diária, Eixos X e Y
		0,009	°/s		Efeito da aceleração linear no viés
		0,002	°/s/g		Fator de escala
		0,002	°/s/g		Fator de escala
		0,002	°/s/g		Fator de escala
	Precisão do fator de escala, eixo Z	0,3	µT		Não linearidade do fator de escala, eixo Z
		0,6	%		Não linearidade do fator de escala, eixo Z
		0,01	%FS		Caminhada aleatória angular
		0,02	%FS		Caminhada aleatória angular
	0,15		°/ √h		Densidade de ruído
	0,001		°/s/√Hz		Resolução
	0,3		/s/LSB		Largura de banda
	200		Características elétricas		CAN unidirecional

Condições de teste		Valor mínimo	Valor típico	Valor máximo	Unidade	Acelerômetro
Faixa de medição dinâmica	300			200	Características elétricas	Ambiente de uso
	Variância de Allan	0,06		mg		Coeficiente de temperatura de viés zero
	Variância de Allan	0,4		mg		Coeficiente de temperatura de viés zero
	4,5	2		mg		Coeficiente de temperatura de viés zero
		4		mg		Coeficiente de temperatura de viés zero
		0,5		mg		Coeficiente de temperatura de viés zero
0,8			mg		Coeficiente de temperatura de viés zero
0,05			0,1	mg/°C	Magnetômetro
Faixa de campo magnético	Brg,xy	±13		Gauss		Viés zero
	Brg,xy	±25		Gauss		Viés zero
	0,3			µT		Precisão de rumo
	Componente geomagnético horizontal de 30 µT, 25 °C	±2,5		deg		Faixa de medição dinâmica
	300			Gauss		Viés zero
	4,5	15		MHz		Barômetro
Faixa de medição dinâmica	300		1100		mbar	Interface de comunicação
Faixa de medição dinâmica	4,5			mbar		Interface de comunicação
SPI unidirecional	Taxa de transmissão	1			MHz	CAN
	Taxa de transmissão	SPI	2460		Hz	Hz	CAN unidirecional
	Taxa de transmissão	1			MHz	CAN
	Taxa de transmissão	200			Características elétricas
Tensão	3,0		3,3	3,6	V	Consumo de energia
	1,5				W	Ondulação
	P-P	100			mV	Tempo de estabilização
	De 0 V a 3,3 V	80			ms	Características estruturais
Tamanho	474414			mm		Peso
Tamanho	50			g		Ambiente de uso
Temperatura de operação	-40		70		°C	Vibração
	-45		75		°C	Vibração
	20~2000Hz,			6,06g Impacto
	1000g,0,5ms			Confiabilidade
MTBF	20000			h		⓺: Calcula o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤ 1 °C/min e a faixa de temperatura é de -40 °C ~ + 70 °C
MTBF	120			h		⓺: Calcula o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤ 1 °C/min e a faixa de temperatura é de -40 °C ~ + 70 °C
⓻: A condição de vibração é 6,06 G, 20 Hz ~ 2000 Hz Desenho de Contorno
