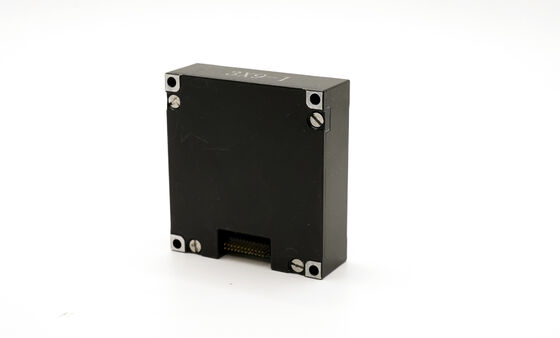

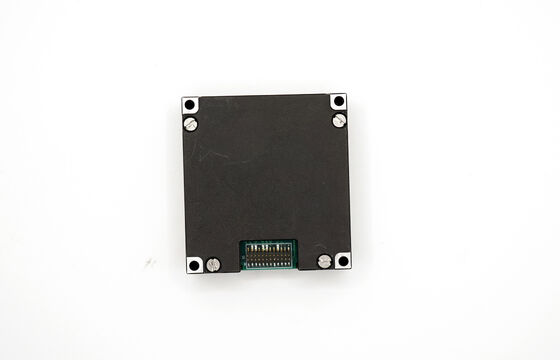

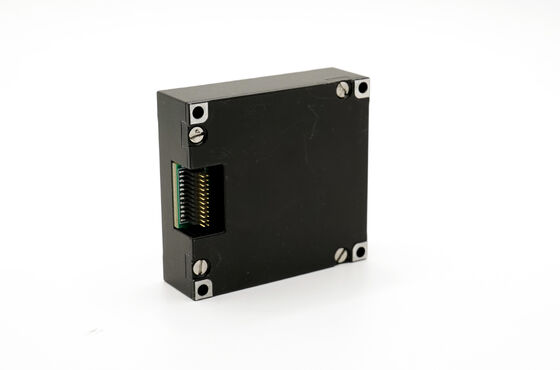

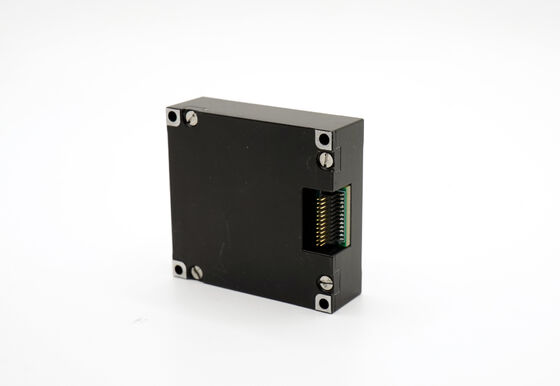

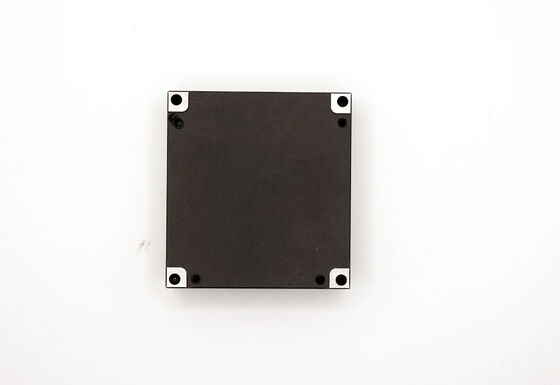

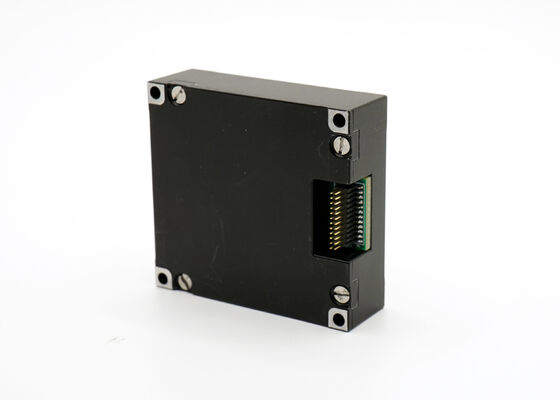

Miniatura MEMS Unidade de medição inercial com com giroscópio de 3 eixos e acelerômetro para UAV

Name: Miniatura MEMS Unidade de medição inercial com com giroscópio de 3 eixos e acelerômetro para UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	600$
Condições de pagamento:	D/a, t/t
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Faixa de medição dinâmica:

500/2000°/s

Estabilidade do viés:

0,8°/h

Caminhada aleatória angular:

0,15°/ √h

Largura de banda:

200Hz

Escala do acelerômetro:

16/200g

Estabilidade de polarização do acelerômetro:

00,06 mg

Tamanho:

47×44×14mm

peso:

50g

Detalhes da embalagem:

Esponja de Carton+

Habilidade da fonte:

500/mês

Descrição do produto

Visão geral do produto

A unidade de medição inercial 16488HB combina tecnologia MEMS de ponta com um design robusto para atender às demandas de ambientes industriais adversos.Ele produz 3 velocidades angulares e 3 acelerações, com uma gama girodinâmica de ±2000o/s e uma gama de acelerômetro de ±200g. Com MTBF de 20000h e garantia de precisão de temperatura total, é a melhor escolha para sistemas não tripulados, comunicações móveis,e mapeamento.

Características do produto

Giroscópio digital de três eixos:
- ± 2000o/s gama de medição dinâmica;
- Estabilidade de desvio zero: 3 °/H (GJB, 10S, eixo Z), 0,8 °/H (ALLAN, eixo Z);
Acelerômetro digital triaxial:
- ± 200 g de intervalo de medição dinâmica;
- Estabilidade de desvio zero: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Magnetômetro digital triaxial: 2,5 g auss
Barómetro digital: 300mbar ~ 1100mbar
Alta fiabilidade: MTBF 20000h;
Precisão garantida no intervalo completo de temperatura (-40 °C ~ + 80 °C):
- Algoritmo integrado de calibração e compensação de temperatura de alto desempenho;
Apto para funcionamento sob fortes vibrações (6,06 G, 20 ~ 2000 Hz);
Apto para trabalhar em condições de grande impacto (1000 G, 0,5 ms);

Área de aplicação

Transportador de movimento não tripulado
Comunicação em movimento
Pesquisa e cartografia
Plataforma de estabilização

Indicadores de produto

16488HB Índice de produtos

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio	Faixa de medição dinâmica			500	2000	°/s
	Estabilidade de desvio zero	Variança Allan, eixo Z		0.8		°/h
		Variança Allan, eixo X e eixo Y		1.6		°/h
		média de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eixo Z		3		°/h
		média de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eixo X e eixo Y		6		°/h
	Preconceito zero	Intervalo de desvio zero, eixo Z		± 0.07		°/s
		Intervalo de desvio zero, eixo X e eixo Y		± 0.2		°/s
		Mudança de parcialidade zero no intervalo de temperatura total, valor de pico para pico 1		± 0.02		°/s
		Mudança de Bias Zero em Temperatura, X e Y Eixo 1		± 0.06		°/s
		Repetitividade de arranque sucessivo, eixo Z		0.002
		Repetibilidade de arranque sucessivo, eixo X e eixo Y		0.006		°/s
	Repetitividade do arranque diário, eixo Z		0.003		/s
	Começar repetição dia após dia, eixo X e eixo Y		0.009		°/s
	Fefeito da aceleração linear no viés		0.002		°/s/g
	Influência da vibração sobre o viés zero, alteração antes e depois da vibração 2		0.002		°/s/g
	Influência da vibração sobre o viés zero, alteração antes e durante a vibração 2		0.002		°/s/g
	Fator de escala	Precisão do fator de escala, eixo Z		0.3		%
		Precisão do fator de escala, eixo X e eixo Y		0.6		%
		Factor de escala não linear, eixo Z		0.01		% FS
		Fator de escala não linearidade, eixo X e eixo Y		0.02		% FS
	Caminhada aleatória angular			0.15		°/ √hr
	Densidade sonora			0.001		°/s/ √Hz
	Resolução			3.052×10-7		/s/LSB
	Largura de banda			200		Hz
Acelerômetro	Faixa de medição dinâmica			16	200	g
	Estabilidade de desvio zero	Variança Allan		0.06		mg
	Estabilidade de desvio zero	Média de 10 s (-40 °C ~ + 70 °C, temperatura constante)		0.4		mg
	Preconceito zero	Intervalo de desvio zero		2		mg
		Mudança de desvio zero dentro de toda a gama de temperaturas, valor de pico para pico 1		4		mg
		Repetibilidade de arranques sucessivos		0.5		mg
		A repetibilidade é iniciada diariamente		0.8		mg
		Coeficiente de temperatura de desvio zero		0.05	0.1		mg/°C
Fator de escala	Precisão do fator de escala		0.5		%
Não-linearidade do fator de escala		0.1		% FS
Caminhada aleatória de velocidade			0.029		m/s/ √hr
Densidade sonora			0.025		mg/ √Hz
Resolução			1.221×10-8		g/LSB
Largura de banda			200		Hz

Parâmetro		Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Magnetômetro	Faixa de campo magnético	Brg, sexy.		± 13		Gauss
	Faixa de campo magnético	Brg,z		± 25		Gauss
	Resolução			0.3		μT
	Precisão da rota	Componente geomagnético horizontal de 30 μT, 25 °C		± 2.5		deg
	Faixa de medição dinâmica			2.5		Gauss
	Preconceito zero	Ambiente não magnético		15		- O quê?
Barómetro	Faixa de medição dinâmica		300		1100	mbar
Barómetro	Preconceito zero			4.5		mbar
Interface de comunicação	SPI de sentido único	Taxa de Baud			15	MHz
	1 sentido C A N	Taxa de Baud			1	MHz
	Frequência de amostragem	SPI		2460	2460		Hz
	Frequência de amostragem	Possui		200
Características elétricas	Voltagem		3.0	3.3	3.6	V
	Consumo de energia				1.5	W
	Ripple	P-P			100	mV
	Tempo de liquidação	De 0 V a 3 V.			80	ms
Características estruturais	Tamanho			47×44×14		mm
Características estruturais	Peso			50		g
Ambiente de utilização	Temperatura de funcionamento		- 40		70	°C
	Temperatura de armazenamento		- 45		75	°C
	Vibração			20 ~ 2000 Hz, 60,06 g
	Impacto			1000 g,0.5ms
Confiabilidade	MTBF			20000		h
Confiabilidade	Tempo de trabalho contínuo			120		h
①: Calcular o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤ 1 °C/min e o intervalo de temperatura é -40 °C ~ + 70 °C ②: Condição de vibração 6,06 G, 20 Hz ~ 2000 Hz

Desenho de contorno

Miniatura MEMS Unidade de medição inercial com com giroscópio de 3 eixos e acelerômetro para UAV 0
