9DOF Unidade de medição da inércia com magnetómetro para estabilização de cardápio

Name: 9DOF Unidade de medição da inércia com magnetómetro para estabilização de cardápio
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	600$
Condições de pagamento:	D/a, t/t
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Faixa de medição dinâmica:

500/2000°/s

Estabilidade do viés:

0,8°/h

Caminhada aleatória angular:

0,15°/ √h

Largura de banda:

200Hz

Escala do acelerômetro:

16/200g

Estabilidade de polarização do acelerômetro:

00,06 mg

Tamanho:

47×44×14mm

peso:

50g

Detalhes da embalagem:

Esponja de Carton+

Habilidade da fonte:

500/mês

Descrição do produto

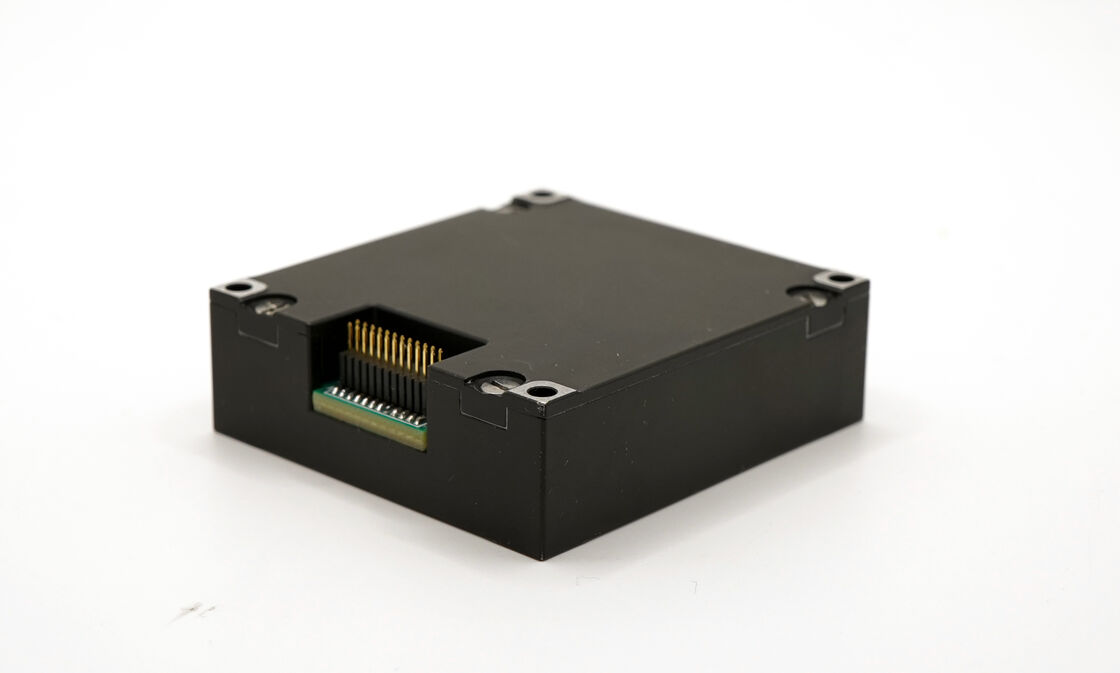

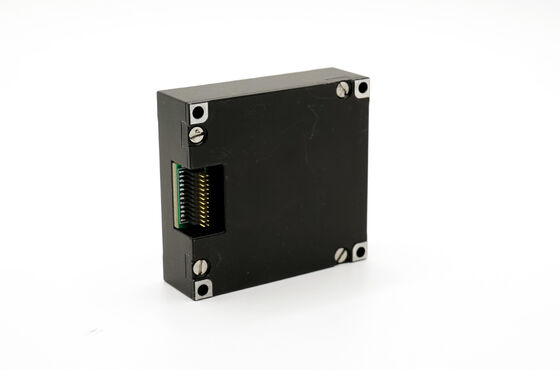

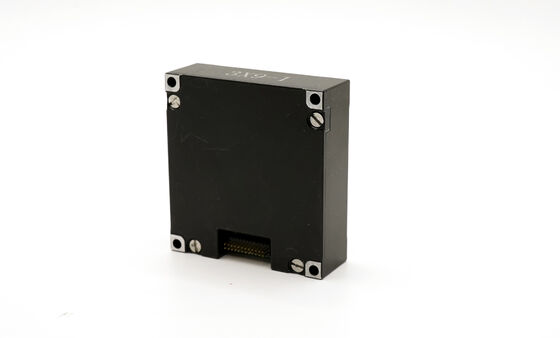

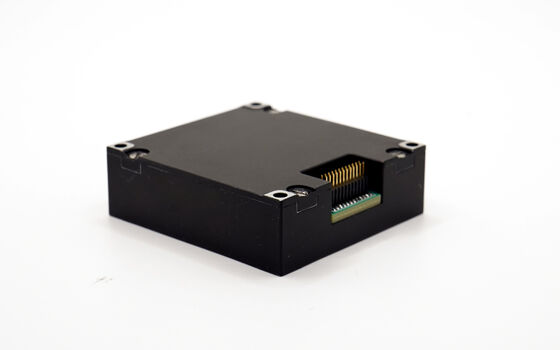

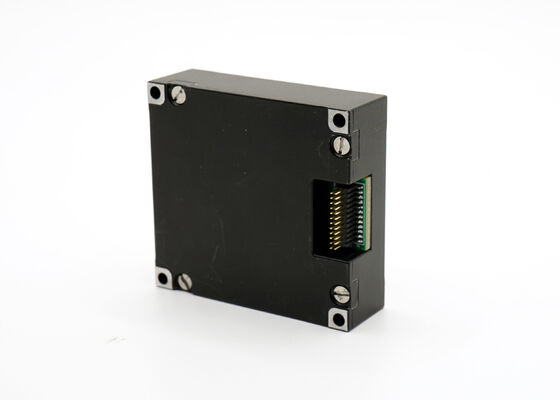

Unidade de Medição Inercial 9DOF com Magnetômetro para Estabilização de Gimbal

Visão Geral do Produto

O 16488HB é uma unidade de medição inercial MEMS versátil projetada para fornecer dados precisos de velocidade angular e aceleração em 3 eixos para diversas aplicações. Ele suporta interfaces SPI (amostragem de 2460Hz) e CAN (amostragem de 200Hz), com um tamanho compacto de 47×44×14mm e peso de 50g. Sua alta adaptabilidade ambiental o torna adequado para transportadores não tripulados, plataformas de estabilização e sistemas de comunicação móvel.

Recursos do Produto

Giroscópio digital de três eixos:
A) Faixa de medição dinâmica de ±2000°/s

B) Estabilidade de viés zero: 3°/H (GJB, 10S, eixo Z), 0,8°/H (ALLAN, eixo Z)
Acelerômetro digital triaxial:
A) Faixa de medição dinâmica de ±200g

B) Estabilidade de viés zero: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Magnetômetro digital triaxial: 2,5 Gauss
Barômetro digital: 300mbar ~ 1100mbar
Alta confiabilidade: MTBF 20000h
Precisão garantida em toda a faixa de temperatura (-40°C ~ +80°C): Algoritmo de calibração e compensação de temperatura de alto desempenho integrado
Adequado para operação sob forte vibração (6,06G, 20~2000Hz)
Adequado para trabalho sob condições de grande impacto (1000G, 0,5ms)

Campo de Aplicação

Transportador de movimento não tripulado

Comunicação em movimento

Levantamento e mapeamento

Plataforma de estabilização

Especificações do Produto

Parâmetro	Condições de Teste	Mínimo	Típico	Máximo	Unidade
Giroscópio
Faixa de medição dinâmica			500	2000	°/s
Estabilidade de viés zero	Variância de Allan, eixo Z		0,8		°/h
Estabilidade de viés zero	Variância de Allan, eixos X e Y		1,6		°/h
Estabilidade de viés zero	Média de 10s (-40°C~+70°C, temperatura constante), eixo Z		3		°/h
Estabilidade de viés zero	Média de 10s (-40°C~+70°C, temperatura constante), eixos X e Y		6		°/h
Precisão do fator de escala	Eixo Z		0,3		%
Precisão do fator de escala	Eixos X e Y		0,6		%
Ruído angular aleatório			0,15		°/√h
Largura de banda			200		Hz
Acelerômetro
Faixa de medição dinâmica			16	200	g
Estabilidade de viés zero	Variância de Allan		0,06		mg
Precisão do fator de escala			0,5		%
Largura de banda			200		Hz
Magnetômetro
Faixa de campo magnético	Brg,xy		±13		Gauss
Faixa de campo magnético	Brg,z		±25		Gauss
Precisão de rumo	Componente geomagnético horizontal de 30µT, 25°C		±2,5		graus
Características Elétricas
Tensão		3,0	3,3	3,6	V
Consumo de energia				1,5	W
Tempo de estabilização	De 0V a 3,3V			80	ms
Características Estruturais
Tamanho			47×44×14		mm
Peso			50		g
Ambiente de Uso
Temperatura de operação		-40		70	°C
Vibração			20~2000Hz, 6,06g
Impacto			1000g, 0,5ms
Confiabilidade
MTBF			20000		h
Tempo de trabalho contínuo			120		h

①: Calcula o desvio zero de todo o processo de variação de temperatura, a taxa de variação de temperatura é ≤1°C/min e a faixa de temperatura é -40°C~+70°C

②: A condição de vibração é 6,06G, 20Hz~2000Hz

Desenho de Contorno
