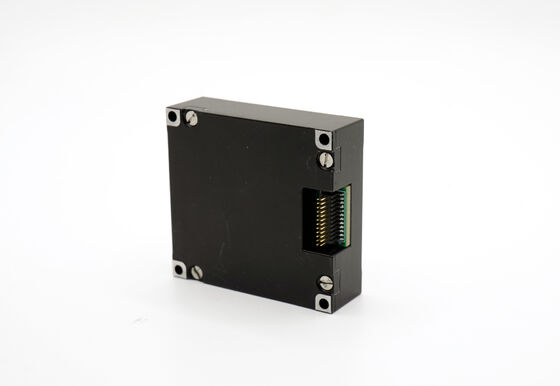

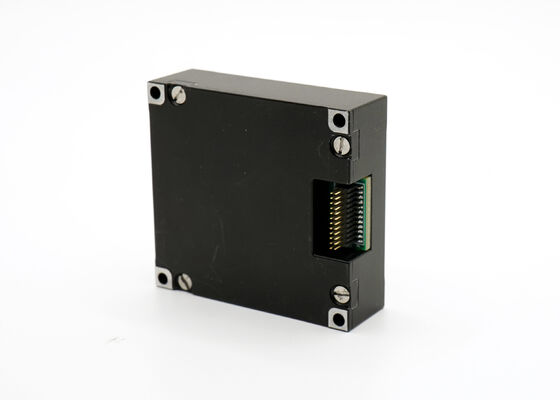

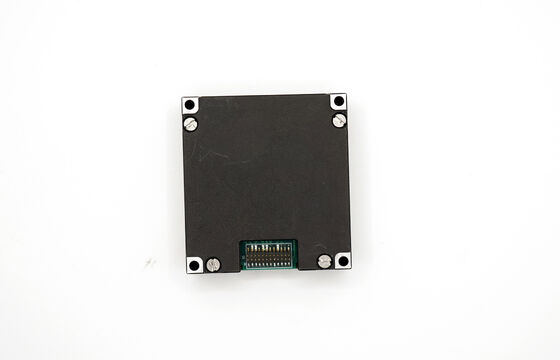

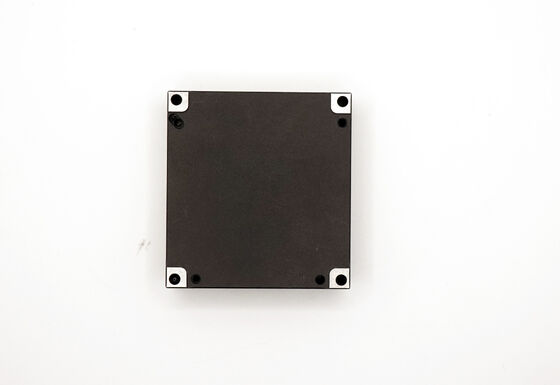

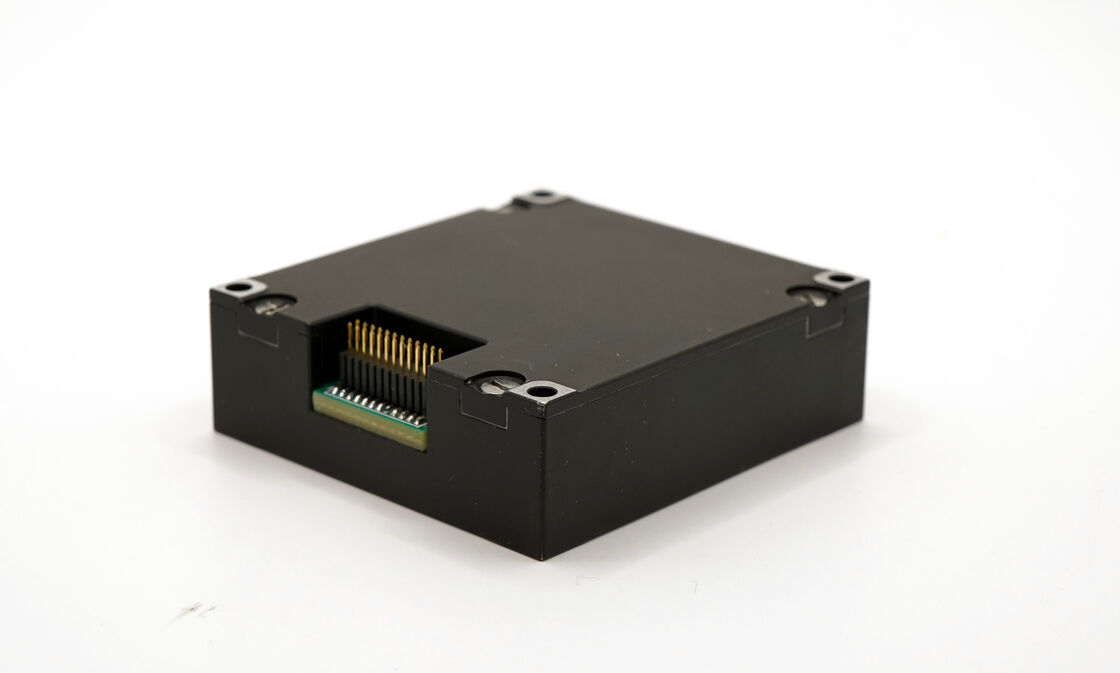

Unidades de medição giroscópica de inércia de fibra óptica para o sistema de referência de posição

Name: Unidades de medição giroscópica de inércia de fibra óptica para o sistema de referência de posição
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB
MOQ:	1
preço:	600$
Condições de pagamento:	D/a, t/t
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Faixa de medição dinâmica:

500/2000°/s

Estabilidade do viés:

0,8°/h

Caminhada aleatória angular:

0,15°/ √h

Largura de banda:

200Hz

Escala do acelerômetro:

16/200g

Estabilidade de polarização do acelerômetro:

00,06 mg

Tamanho:

47×44×14mm

peso:

50g

Detalhes da embalagem:

Esponja de Carton+

Habilidade da fonte:

500/mês

Descrição do produto

Unidades de medição giroscópica de inércia de fibra óptica para o sistema de referência de posição

Visão geral do produto

O MEMS IMU 16488HB de alto desempenho foi projetado para transportadores de movimento não tripulados, plataformas de levantamento e estabilização.com estabilidade de desvio zero (gyro 3°/h GJB)A sua dimensão compacta e baixo consumo de energia tornam-na adequada para uma ampla gama de aplicações móveis e industriais.

Características do produto

Giroscópio digital de três eixos:
- ± 2000o/s faixa de medição dinâmica
- Estabilidade de desvio zero: 3°/h (GJB, 10S, eixo Z), 0,8°/h (ALLAN, eixo Z)
Acelerômetro digital triaxial:
- ±200 g gama de medição dinâmica
- Estabilidade de viés zero: 0, 4 mg (GJB, 10S), 0, 06 mg (ALLAN)
Magnetômetro digital triaxial:2.5 gauss
Barómetro digital:300mbar ~ 1100mbar
Alta fiabilidade:MTBF 20000h
Precisão garantida dentro do intervalo de temperatura total (-40°C ~ +80°C):Algoritmo integrado de calibração e compensação de temperaturas de alto desempenho
Apto para funcionamento sob fortes vibrações:60,06 G, 20 ~ 2000 Hz
Apto para trabalhar em condições de grande impacto:1000 G, 0,5 ms

Área de aplicação

Transportador de movimento não tripulado
Comunicação em movimento
Pesquisa e cartografia
Plataforma de estabilização

Indicadores de produto

16488HB Índice de produtos

Parâmetro	Condições de ensaio	Valor mínimo	Valor típico	Valor máximo	Unidade
Giroscópio
Faixa de medição dinâmica			500	2000	°/s
Estabilidade de desvio zero	Variança Allan, eixo Z		0.8		°/h
Estabilidade de desvio zero	Variança Allan, eixo X e eixo Y		1.6		°/h
Estabilidade de desvio zero	Média de 10 s (-40°C ~ +70°C, temperatura constante), eixo Z		3		°/h
Estabilidade de desvio zero	média de 10 s (-40°C ~ +70°C, temperatura constante), eixo X e eixo Y		6		°/h
Preconceito zero	Intervalo de desvio zero, eixo Z		± 0.07		°/s
Preconceito zero	Intervalo de desvio zero, eixo X e eixo Y		± 0.2		°/s
Mudança de desvio zero em toda a gama de temperaturas, eixo Z 1			± 0.02		°/s
Mudança de viés zero sobre a temperatura, eixos X e Y 1			± 0.06		°/s
Repetitividade de arranque sucessivo, eixo Z			0.002
Repetibilidade de arranque sucessivo, eixo X e eixo Y			0.006
Repetitividade do arranque diário, eixo Z			0.003		/s
Começar repetição dia após dia, eixo X e eixo Y			0.009		°/s
Efeito da aceleração linear no viés			0.002		°/s/g
Influência da vibração sobre o viés zero, alteração antes e depois da vibração 2			0.002		°/s/g
Influência da vibração sobre o viés zero, alteração antes e durante a vibração 2			0.002		°/s/g
Fator de escala	Precisão do fator de escala, eixo Z		0.3		%
Fator de escala	Precisão do fator de escala, eixo X e eixo Y		0.6		%
Factor de escala não linear, eixo Z			0.01		% FS
Fator de escala não linearidade, eixo X e eixo Y			0.02		% FS
Caminhada aleatória angular			0.15		°/√h
Densidade sonora			0.001		°/s/√Hz
Resolução			3.052×10−7		/s/LSB
Largura de banda			200		Hz
Acelerômetro
Faixa de medição dinâmica			16	200	g
Estabilidade de desvio zero	Variança Allan		0.06		mg
Estabilidade de desvio zero	Média de 10 s (-40°C ~ +70°C, temperatura constante)		0.4		mg
Preconceito zero	Intervalo de desvio zero		2		mg
Mudança de desvio zero dentro de toda a gama de temperaturas, valor de pico para pico 1			4		mg
Repetibilidade de arranques sucessivos			0.5		mg
A repetibilidade é iniciada diariamente			0.8		mg
Coeficiente de temperatura de desvio zero		0.05	0.1		mg/°C
Fator de escala	Precisão do fator de escala		0.5		%
Não-linearidade do fator de escala			0.1		% FS
Caminhada aleatória de velocidade			0.029		m/s/√hr
Densidade sonora			0.025		mg/√Hz
Resolução			1.221×10−8		g/LSB
Largura de banda			200		Hz
Magnetômetro
Faixa de campo magnético	Brg, sexy.		± 13		Gauss
Faixa de campo magnético	Brg,z		± 25		Gauss
Resolução			0.3		μT
Precisão da rota	Componente geomagnético horizontal de 30 μT, 25°C		± 2.5		deg
Faixa de medição dinâmica			2.5		Gauss
Preconceito zero	Ambiente não magnético		15		- O quê?
Barómetro
Faixa de medição dinâmica		300		1100	mbar
Preconceito zero			4.5		mbar
Interface de comunicação
SPI de sentido único	Taxa de Baud			15	MHz
Capacidade de condução	Taxa de Baud			1	MHz
Frequência de amostragem	SPI	2460	2460		Hz
Frequência de amostragem	Possui	200
Características elétricas
Voltagem		3.0	3.3	3.6	V
Consumo de energia				1.5	W
Ripple	P-P			100	mV
Tempo de liquidação	De 0 V a 3,3 V			80	ms
Características estruturais
Tamanho			47×44×14		mm
Peso			50		g
Ambiente de utilização
Temperatura de funcionamento		- 40		70	°C
Temperatura de armazenamento		- 45		75	°C
Vibração			20~2000 Hz, 6,06 g
Impacto			1000 g, 0,5 ms
Confiabilidade
MTBF			20000		h
Tempo de trabalho contínuo			120		h

①: Calcular o desvio zero de todo o processo de mudança de temperatura, a taxa de mudança de temperatura é ≤ 1°C/min e o intervalo de temperatura é -40°C ~ +70°C

②: Condição de vibração 6,06 G, 20 Hz ~ 2000 Hz

Desenho de contorno
