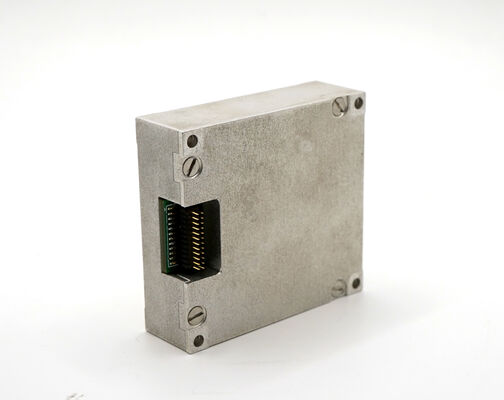

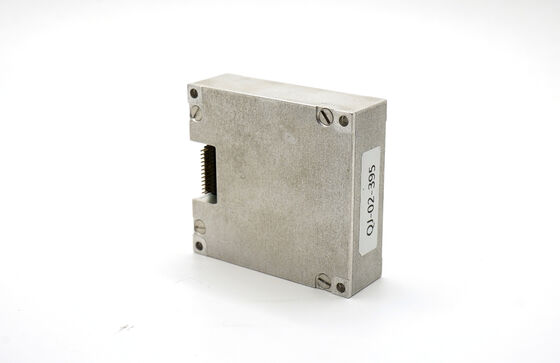

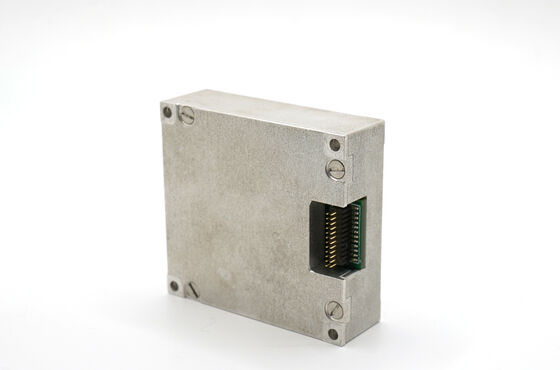

16488HB MEMS Inertial Measurement Unit IMU com 0,8 deg/h Gyro 0,06 mg acelerômetro e largura de banda de 200 Hz para equipamento de mapeamento de topografia

Name: 16488HB MEMS Inertial Measurement Unit IMU com 0,8 deg/h Gyro 0,06 mg acelerômetro e largura de banda de 200 Hz para equipamento de mapeamento de topografia
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	16488HB

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Estabilidade do viés:

0,8 graus/h

Largura de banda:

200Hz

Faixa de medição dinâmica:

500/2000 graus/s

Caminhada aleatória angular:

0,15 graus/rt-h

Tamanho:

47x44x14mm

Escala do acelerômetro:

16/200g

Estabilidade de polarização do acelerômetro:

00,06 mg

Peso:

50g

Destacar:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

Descrição do produto

Unidade de medição inercial AIdis16488 MEMS IMU 0,8 deg/h Acelerômetro giroscópio para levantamento de equipamentos de mapeamento

Visão geral do produto

A unidade de medição inercial 16488HB MEMS é otimizada para equipamentos de levantamento e mapeamento que exigem compensação de movimento precisa. Seu giroscópio de 0,8 graus/h e acelerômetro de 0,06 mg fornecem orientação precisa e dados de velocidade para sistemas móveis integrados LiDAR, fotogrametria e GNSS/IMU. A compensação total de temperatura garante medições confiáveis em condições de campo externas de -40 a +70°C.

Recursos do produto

Giroscópio de 0,8 graus/h e acelerômetro de 0,06 mg para detecção precisa de movimento
Magnetômetro e barômetro integrados para georreferenciamento completo
Largura de banda de 200 Hz para compensação dinâmica de movimento da plataforma
SPI a 2460 Hz para aquisição de dados em alta velocidade
Faixa de operação de -40 a +70°C para uso em campo sob qualquer clima
Tamanho compacto de 47x44x14mm para instrumentos de pesquisa portáteis

Campo de Aplicação

Sistemas móveis LiDAR e de digitalização a laser
Fotogrametria aérea e mapeamento ortomosaico
Posicionamento integrado GNSS/IMU para levantamentos geoespaciais
Modelagem 3D de cidades e inspeção de infraestrutura
Mapeamento de utilidades subterrâneas e dutos

Especificações do produto 16488HB

Parâmetro	Condições de teste	Mínimo	Típico	Máx.	Unidade
Giroscópio
Faixa de medição dinâmica			500	2000	graus/s
Estabilidade de polarização zero	Variância de Allan, eixo Z		0,8		graus/h
Estabilidade de polarização zero	Variância de Allan, eixo X/Y		1.6		graus/h
Estabilidade de polarização zero	Média de 10s, -40~+70°C, eixo Z		3		graus/h
Passeio aleatório angular			0,15		graus/rt-h
Não linearidade do fator de escala	Eixo Z		0,01		%FS
Largura de banda			200		Hz
Acelerômetro
Faixa de medição dinâmica			16	200	g
Estabilidade de polarização zero	Variância de Allan		0,06		mg
Largura de banda			200		Hz
Magnetômetro
Faixa de medição dinâmica			2,5		Gauss
Precisão do rumo	30μT, 25°C		±2,5		graus
Barômetro
Faixa de medição dinâmica		300		1100	mbar
Comunicação
SPI unidirecional	Taxa de transmissão			15	MHz
CAN unidirecional	Taxa de transmissão			1	MHz
Frequência de amostragem	IPS		2460		Hz
Elétrica
Tensão		3,0	3.3	3.6	V
Consumo de energia				1,5	C
Físico
Tamanho			474414		milímetros
Peso			50		g
Ambiente
Temperatura operacional		-40		70	°C
Vibração			20-2000Hz, 6,06g
Impacto			1000g, 0,5ms
Confiabilidade
MTBF			20.000		h

Taxa de mudança de temperatura ≤ 1°C/min, faixa de -40°C a +70°C
Condição de vibração: 6,06 G, 20 Hz ~ 2.000 Hz
