Medidor magnético de alta resolução, três saída do magnetômetro RS232 RS485 Digitas da linha central

Medidor magnético de alta resolução Magnetômetro de três eixos RS232 RS485 Sensor de campo magnético de saída digital

▶ Característica principal

• Alta precisão superior a ± 1 gauss, < 0,5% em escala completa

• Faixa de ± 2 gauss, < 70 μgauss Resolução

• Saídas digitais em três eixos (X, Y, Z)

• 10 a 154 amostras por segundo, selecionáveis

• Interfaces de dados de série RS-232 ou RS-485

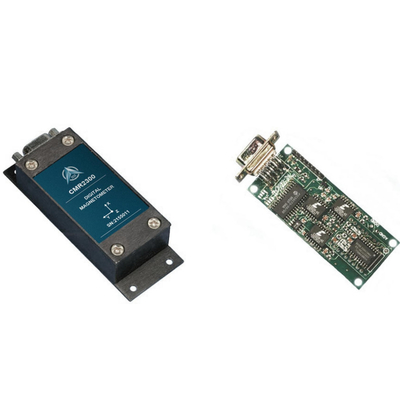

• Opções de caixa de PCB ou de alumínio

• Interface de alimentação não regulada de 6 a 15 volts de corrente contínua

▶ PRODUÇÃO O CMR2300 é um magnetômetro digital inteligente de três eixos para detectar a força e a direção de um campo magnético incidente.Os três sensores magneto-resistentes são orientados em direcções ortogonais para medir o XEstes dados são convertidos em valores digitais de 16 bits usando um conversor A/D delta-sigma interno.Uma EEPROM de bordo armazena a configuração do magnetômetro para uma operação consistente. A saída de dados é RS-232 full-duplex serial ou RS-485 half-duplex com taxas de dados de 9600 ou 19.200. Uma versão do kit de desenvolvimento RS-232 está disponível que inclui um programa de demonstração compatível com windows,cabo de interfaceAdaptador de CA e mala de transporte.

Especificações

Dimensão do PCB e PINOUT

Informações de encomenda Número de encomenda:

Produtos CMR2300-D00-232: Apenas PCB (sem recinto), RS-232 I/O

CMR2300-D00-485: Apenas PCB (sem recinto), RS-485 I/O

CMR2300-D20-232 :Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232 :Esquadra de base alargada, RS-232 I/O

CMR2300-D21-485:Equipamento de base alargada, RS-485 I/O

CMR2300-D20-232-DEMO: Kit de demonstração, caixa de base flush, RS-232 I/O

CMR2300-D21-232-DEMO: Kit de demonstração, Revestimento de base estendida, RS-232 I/
