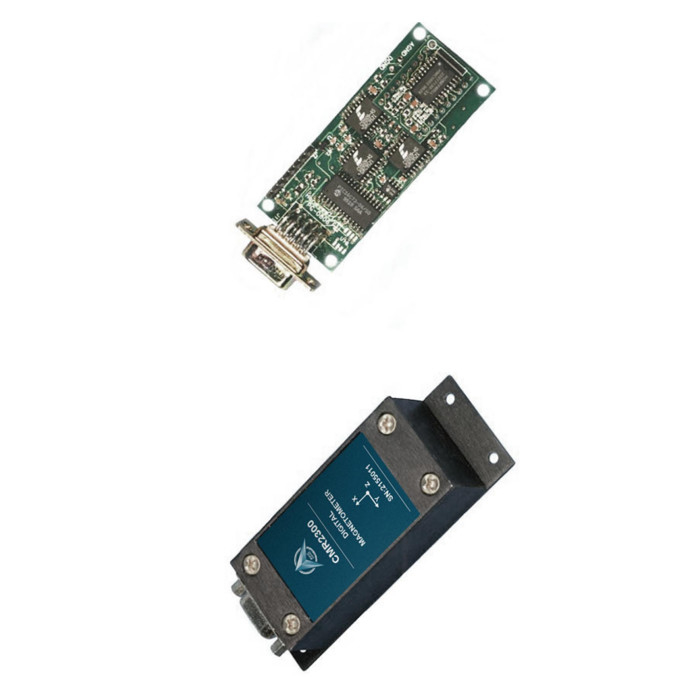

Sensor de navegação com bússola magnética HMR2300 ±1 Gauss

Name: Sensor de navegação com bússola magnética HMR2300 ±1 Gauss
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	CMR2300
MOQ:	1
preço:	1300~1500
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	100 per month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Distância:

+/--2 gauss

Resolução:

um gauss de 67 m

Erro de Hysterisis:

0.01%FS

Erro do ganho:

0.05%FS

desloque o erro:

0.01%FS

Peso:

98g

Detalhes da embalagem:

caixa

Supply Ability:

100 per month

Destacar:

Sensor da navegação HMR2300

Sensor da navegação RS-232

Sensor do magnetômetro RS-485

Descrição do produto

HMR2300 Compasso magnético compasso de ±1 gauss

Especificações

Características	Condições	Min.	Tipo	Max.	Unidades
Fornecimento de energia
Tensão de alimentação	Pin 9 referenciado no Pin 5 ((Terra)	6.5		15	Volts
Corrente de abastecimento	Versão: 15 V. Com S/R: ligado		27	35	mA
Temperatura
Funcionamento	Ambiente	- 40		+ 85	°C
Armazenamento	Ambiental, imparcial	- 55		125	°C
Magnético
Distância	Escala completa (FS), campo total aplicado	-2		+2	Gauss
Resolução	Campo aplicado para alterar saída	67			micro-gauss
Precisão	RSS de todos os erros@+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Erro próximo	Melhor ajuste em linha reta@+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Erro de histeria	3 Barras em ±2 gauss@+25°C		0.01	0.02	% FS
Erro de repetibilidade	3 Barras em +2 gauss@+25°C		0.05	0.10	% FS
Gain Enror	Campo aplicado para leitura zero		0.05	0.10	% FS
Desembolso Ermor	Campo aplicado para leitura zero		0.01	0.03	% FS
Temperatura Efeito	Coeficiente de ganho		- 600 ±114		ppm/"C
Eficiência de alimentação	De +6 a +15V com 1 gauss Campo aplicado		150		ppm/V
Mecânico
Peso	Apenas PCB PCB e revestimento sem flanges PCB e gabinete de flanges		28 94 98		gramas
Vibração	Funcionamento 5 a 10 Hz durante 2 horas 10 Hz a 2 kHz durante 30 minutos		10 2.0		mm g

▶ Característica principal

• Alta precisão superior a ± 1 gauss, < 0,5% em escala completa

• Faixa de ± 2 gauss, < 70 μgauss Resolução

• Saídas digitais em três eixos (X, Y, Z)

• 10 a 154 amostras por segundo, selecionáveis

• Interfaces de dados de série RS-232 ou RS-485

• Opções de caixa de PCB ou de alumínio

• Interface de alimentação não regulada de 6 a 15 volts de corrente contínua

O CMR2300 é um magnetômetro digital inteligente de três eixos para detectar a força e a direção de um campo magnético incidente.Os três sensores magneto-resistentes são orientados em direcções ortogonais para medir o XEstes dados são convertidos em valores digitais de 16 bits usando um conversor A/D delta-sigma interno.Uma EEPROM de bordo armazena a configuração do magnetômetro para uma operação consistente. A saída de dados é RS-232 full-duplex serial ou RS-485 half-duplex com taxas de dados de 9600 ou 19.200. Uma versão do kit de desenvolvimento RS-232 está disponível que inclui um programa de demonstração compatível com windows,cabo de interfaceAdaptador de CA e mala de transporte.

Dimensão do PCB e PINOUT

Sensor de navegação com bússola magnética HMR2300 ±1 Gauss 0

Equipamento de segurança de base, RS-232

CMR2300-D21-485:Equipamento de base alargada, RS-485 I/O

CMR2300-D20-232-DEMO: Kit de demonstração, caixa de base flush, RS-232 I/O

CMR2300-D21-232-DEMO: Kit de demonstração, Revestimento de base estendida, RS-232 I/
