Medida norte magnética do sentido do título da linha central do medidor 3 da guinada da precisão alta do investigador

Name: Medida norte magnética do sentido do título da linha central do medidor 3 da guinada da precisão alta do investigador
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	CMR2300
MOQ:	1
preço:	1300~1500
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	1000 pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Distância:

+/--2 gauss

Resolução:

um gauss de 67 m

Erro de Hysterisis:

0.01%FS

Erro do ganho:

0.05%FS

desloque o erro:

0.01%FS

Peso:

98g

Detalhes da embalagem:

caixa

Habilidade da fonte:

1000 pelo mês

Destacar:

Medidor da guinada de 3 linhas centrais

Medidor da guinada da precisão alta

Sensor de alumínio da linha central do cerco 3

Descrição do produto

Medida norte magnética do sensor do sentido do título da linha central do medidor 3 da guinada da precisão alta do investigador

Especificação

Características	Circunstâncias	Minuto	Tipo	Máximo	Unidades
Fonte de alimentação
Tensão de fonte	O Pin 9 proveu a Pin 5 (a terra)	6,5		15	Volts
Fonte atual	Vsupply = 15V. Com S/R= sobre		27	35	miliampère
Temperatura
Funcionamento	Ambiental	-40		+85	℃
Armazenamento	Ambiental, imparcial	-55		125	℃
Magnetc Fleld
Escala	Completo (FS), campo total aplicado	-2		+2	gauss
Definição	Campo aplicado para mudar a saída	67			micro-gauss
Precisão	RSS de todo o ℃ de errors@+25 gauss ±1 gauss ±2		0,01 1	0,52 2	%FS %FS
Erro de Lneariby	O melhor coube o ℃ reto de line@+25 gauss ±1 gauss ±2		0,1 1	0,5 2	%FS %FS
Erro de Hysterisis	3 varreduras através do °℃ de 2gauss@+25 do ±		0,01	0,02	%FS
Erro da repetibilidade	°C de Across+2gauss@+25 de 3 varreduras		0,05	0,10	%FS
Ganho Enror	Campo aplicado para a leitura zero		0,05	0,10	%FS
Desloque Ermor	Campo aplicado para a leitura zero		0,01	0,03	%FS
Temperatura Efeito	Coeficiente do ganho		-600 ±114		ppm/“C
Fonte de alimentação Efiect	From+6 a +15V com campo aplicado de 1 gauss		150		ppm/V
Mecânico
Peso	PWB somente PWB e cerco Não-flangeado PWB e cerco flangeado		28 94 98		gramas
Vibração	Funcionamento 5 a 10Hz por 2 horas 10Hz a 2kHz por 30 minutos		10 2,0		milímetro g

Dimensão do PWB e PINOUT

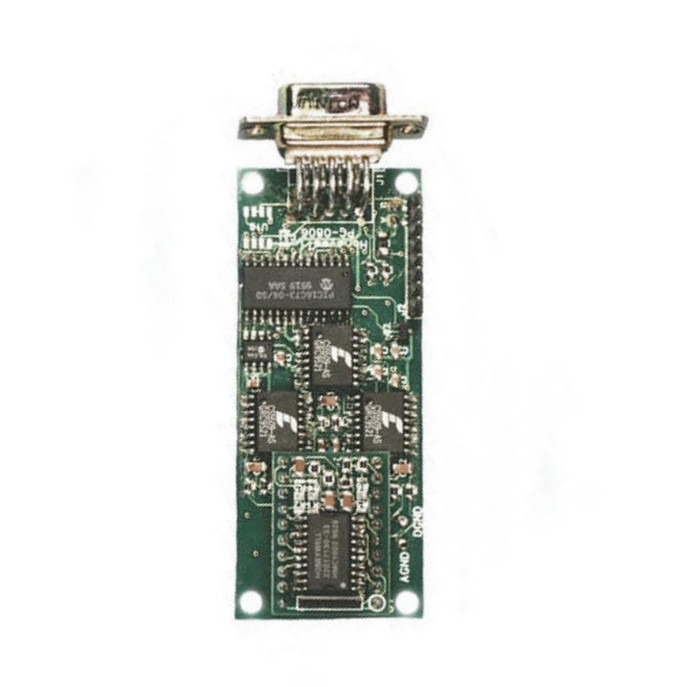

Medida norte magnética do sentido do título da linha central do medidor 3 da guinada da precisão alta do investigador 0

▶CARACTERÍSTICA PRINCIPAL

• Precisão alta sobre o gauss ±1, <0>

• Escala do gauss ±2, <70>

• Linha central três (X, Y, Z) saídas de Digitas

• 10 a 154 por segundo das amostras, selecionáveis

• Os dados RS-232 ou RS-485 de série conectam

• PWB ou opções de alumínio do cerco

• 6-15 relação não regulada da fonte de alimentação da C.C. do volt

O AVIC CMR2300 é um magnetômetro digital esperto da três-linha central para detectar a força e o sentido de um campo magnético do incidente. Os três dos sensores magneto-resistive de AVIC são orientados em sentidos ortogonais para medir componentes do vetor de X, de Y e de Z de um campo magnético. Estas saídas do sensor são convertidas aos valores digitais de 16 bits usando um conversor interno do A/D do delta-sigma. A bordo lojas de EEPROM a configuração do magnetômetro para a operação consistente. A saída de dados é RS-232 completo-frente e verso de série ou RS-485 metade-frente e verso com 9600 ou 19.200 taxas de dados. Uma versão do jogo do desenvolvimento RS-232 está disponível que inclua um programa do programa demonstrativo das janelas, um cabo de interface, um adaptador da C.A., e um estojo compatíveis.

MAGNETÔMETRO DE CMR2300 DIGITAL (1) .PDF
