Magnetômetro de HMR2300 Digitas para detectar o sentido da força do campo magnético do incidente

HMR2300 Magnetômetro Digital de Produto Análogo para Detetar a Força e Direção de um Campo Magnético Incidente

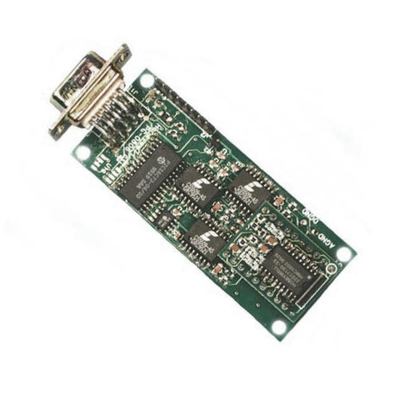

O CMR2300 é um magnetômetro digital inteligente de três eixos para detectar a força e a direção de um campo magnético incidente.Os três sensores magneto-resistentes são orientados em direcções ortogonais para medir o XEstes dados são convertidos em valores digitais de 16 bits usando um conversor A/D delta-sigma interno.Uma EEPROM de bordo armazena a configuração do magnetômetro para uma operação consistente. A saída de dados é RS-232 full-duplex serial ou RS-485 half-duplex com taxas de dados de 9600 ou 19.200. Uma versão do kit de desenvolvimento RS-232 está disponível que inclui um programa de demonstração compatível com windows,cabo de interfaceAdaptador de CA e mala de transporte.

▶ Característica principal

• Alta precisão superior a ± 1 gauss, < 0,5% em escala completa

• Faixa de ± 2 gauss, < 70 μgauss Resolução

• Saídas digitais em três eixos (X, Y, Z)

• 10 a 154 amostras por segundo, selecionáveis

• Interfaces de dados de série RS-232 ou RS-485

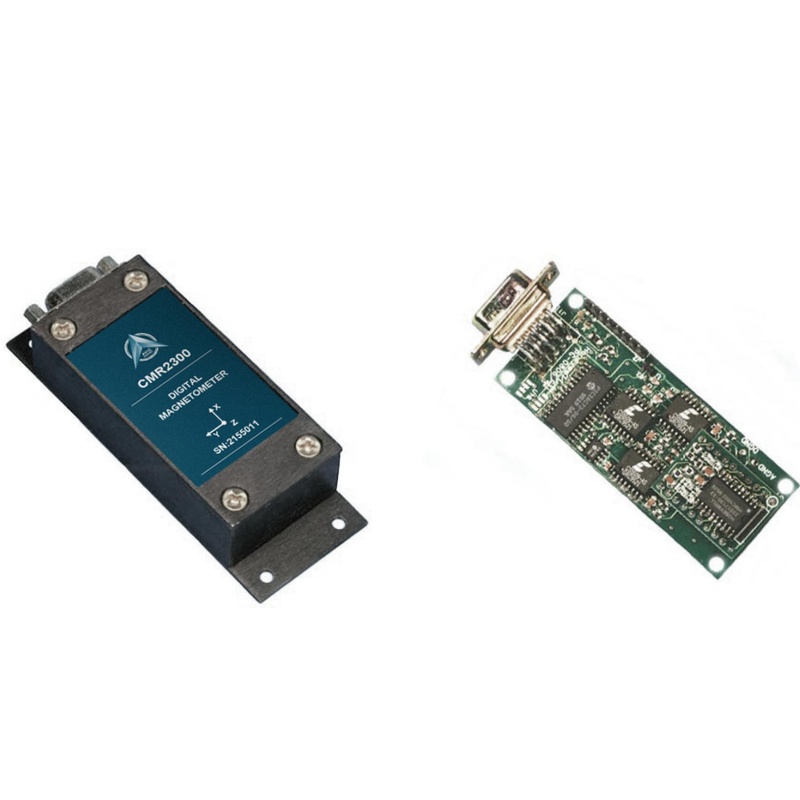

• Opções de caixa de PCB ou de alumínio

• Interface de alimentação não regulada de 6 a 15 volts de corrente contínua

Especificações

Dimensão do PCB e PINOUT

Informações de encomenda Número de encomenda:

Produtos CMR2300-D00-232: Apenas PCB (sem recinto), RS-232 I/O

CMR2300-D00-485: Apenas PCB (sem recinto), RS-485 I/O

CMR2300-D20-232 :Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232 :Esquadra de base alargada, RS-232 I/O

CMR2300-D21-485:Equipamento de base alargada, RS-485 I/O

CMR2300-D20-232-DEMO: Kit de demonstração, caixa de base flush, RS-232 I/O

CMR2300-D21-232-DEMO: Kit de demonstração, Revestimento de base estendida, RS-232 I/
