Ângulo de título absoluto norte magnético do magnetômetro da linha central do sensor 3 preciso

Nome da marca:	Firepower
Número do modelo:	CMR2300
MOQ:	1
preço:	1300~1500
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	1000 pelo mês

Informações pormenorizadas

Lugar de origem:

China

Distância:

+/--2 gauss

Resolução:

um gauss de 67 m

Erro de Hysterisis:

0.01%FS

Erro do ganho:

0.05%FS

desloque o erro:

0.01%FS

Peso:

98g

Medida da escala:

+/--2 gauss

Detalhes da embalagem:

caixa

Habilidade da fonte:

1000 pelo mês

Destacar:

Descrição do produto

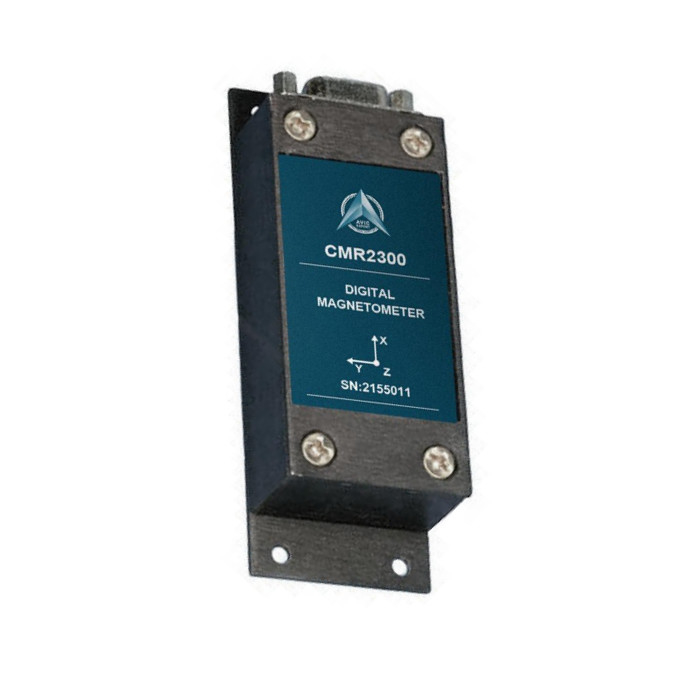

Sensor Magnético Norte 3 Eixo Ângulo de Orientação Absoluto Magnômetro Ângulo Magnético Precíso Yaw Ângulo Meter

Especificações

Características	Condições	Min.	Tipo	Max.	Unidades
Fornecimento de energia
Tensão de alimentação	Pin 9 referenciado no Pin 5 ((Terra)	6.5		15	Volts
Corrente de abastecimento	Versão: 15 V. Com S/R: ligado		27	35	mA
Temperatura
Funcionamento	Ambiente	- 40		+ 85	°C
Armazenamento	Ambiental, imparcial	- 55		125	°C
Magnético
Distância	Escala completa (FS), campo total aplicado	-2		+2	Gauss
Resolução	Campo aplicado para alterar saída	67			micro-gauss
Precisão	RSS de todos os erros@+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Erro próximo	Melhor ajuste em linha reta@+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Erro de histeria	3 Barras em ±2 gauss@+25°C		0.01	0.02	% FS
Erro de repetibilidade	3 Barras em +2 gauss@+25°C		0.05	0.10	% FS
Gain Enror	Campo aplicado para leitura zero		0.05	0.10	% FS
Desembolso Ermor	Campo aplicado para leitura zero		0.01	0.03	% FS
Temperatura Efeito	Coeficiente de ganho		- 600 ±114		ppm/"C
Eficiência de alimentação	De +6 a +15V com 1 gauss Campo aplicado		150		ppm/V
Mecânico
Peso	Apenas PCB PCB e revestimento sem flanges PCB e gabinete de flanges		28 94 98		gramas
Vibração	Funcionamento 5 a 10 Hz durante 2 horas 10 Hz a 2 kHz durante 30 minutos		10 2.0		mm g
