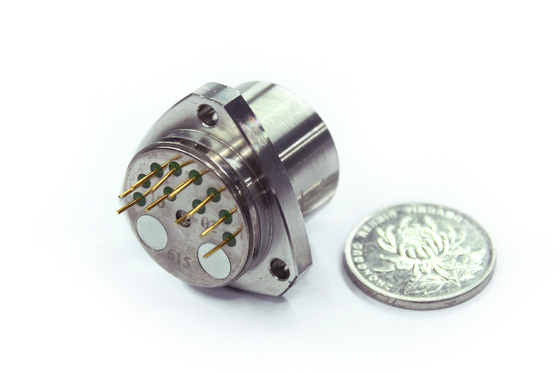

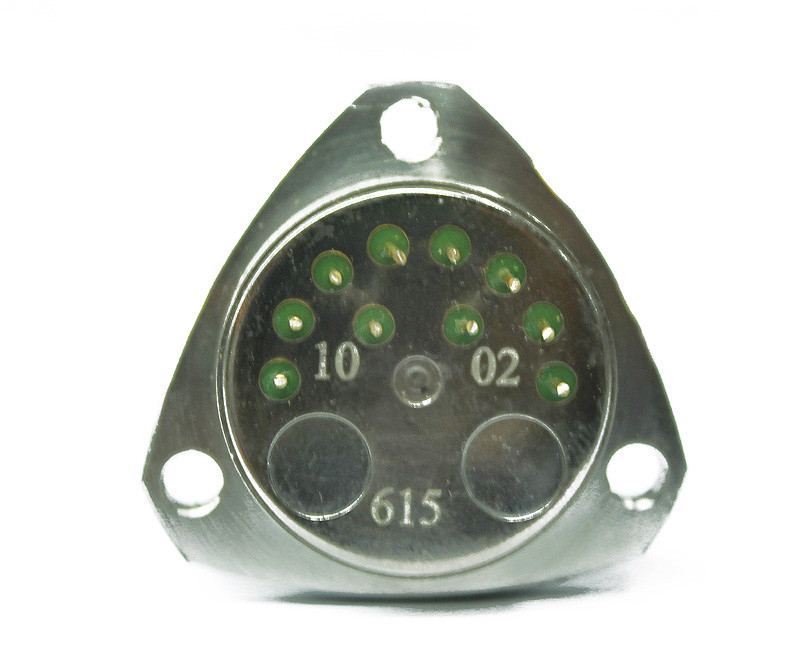

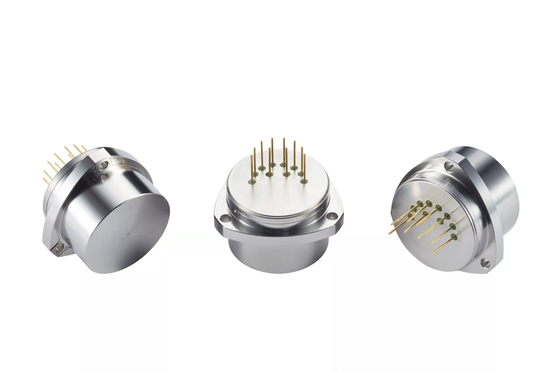

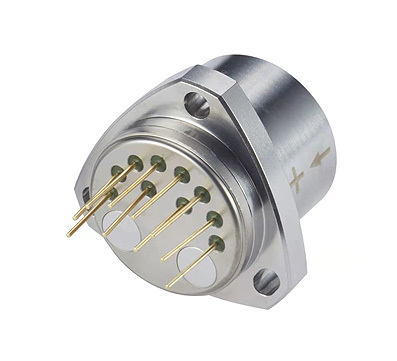

Sensor de Vibração Acelerômetro de Quartzo de Eixo Único com Saída Analógica para Perfuração de Petróleo

Sensor de vibração de acelerômetro de quartzo de eixo único para perfuração de petróleo

• Descrição do produto




  Sensor de aceleração de vibração da série ACC2é um acelerômetro de alta precisão de grande alcance capaz de medir até ± 100 g. Proporciona excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque rápido, forte adaptabilidade ao ambiente,e alta fiabilidadeO sensor é adequado tanto para medições estáticas como dinâmicas e pode também servir como um sensor de vibração ou inclinação padrão.

  A corrente de saída do sensor mantém uma relação linear com a força ou aceleração aplicada.Os utilizadores podem obter uma saída de alta precisão através do cálculo e selecção de uma resistência de amostragem adequadaAlém disso, o sensor de temperatura incorporado permite a compensação do viés e do fator de escala, reduzindo efetivamente a influência da temperatura ambiente de acordo com as exigências do utilizador.

• Parâmetro técnico



  Número de série	Parâmetro	ACC2-01	ACC2-02	ACC2-03
  1	Distância	± 70 g, ± 100 g	± 70 g, ± 100 g	± 70 g, ± 100 g
  2	Limite	5 μg	5 μg	5 μg
  3	Bias k0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Fator de escala K1	00,8 a 1,2 mA/g	00,8 a 1,2 mA/g	00,8 a 1,2 mA/g
  5	Coeficiente não linear K2 da classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g 4-Estabilidade a curto prazo	≤ 10 μg	≤ 10 μg	≤ 10 μg
  7	1g Estabilidade a curto prazo de 4 horas	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
  8	Bias cRepetibilidade abrangente σK0 (1σ, 1 mês)	≤ 10 μg	≤ 15 μg	≤ 25 μg
  9	Repetitividade global do fator de escala σ K1/K1 (1σ, 1 mês)	≤ 15 ppm	≤ 20 ppm	≤ 30 ppm
  10	Repetitividade global do coeficiente não linear K2/K1 (1σ, 1 mês)	≤ ± 10 μg/g2	≤ ± 10 μg/g2	≤ ± 10 μg/g2
  11	Coeficiente de temperatura de desvio (média da temperatura total)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
  12	Coeficiente de temperatura do fator de escala (média sobre a temperatura)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Ruído (840 Ω resistência de amostragem)	≤ 5mv	≤ 5mv	≤ 5mv
  14	Frequência natural	400 a 800 Hz	400 a 800 Hz	400 a 800 Hz
  15	Largura de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
  16	Vibração aleatória	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
  17	Impacto	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
  18	Intervalo de temperatura de funcionamento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Intervalo de temperatura de armazenamento	-60~+120°C	-60~+120°C	60°C a + 120°C
  20	Fornecimento de energia	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
  21	Consumo corrente	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
  22	Sensor de temperatura	Opção	Opção	Opção
  23	Tamanho	F25.4X30mm	F25.4X30mm	F25.4X30mm
  24	Peso	≤ 80 g	≤ 80 g	≤ 80 g






  Desenho de dimensão



  Versão padrão



  O buraco de montagem é em forma de U



  Flanca quadrada
