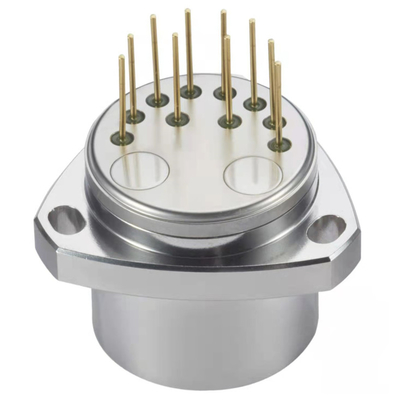

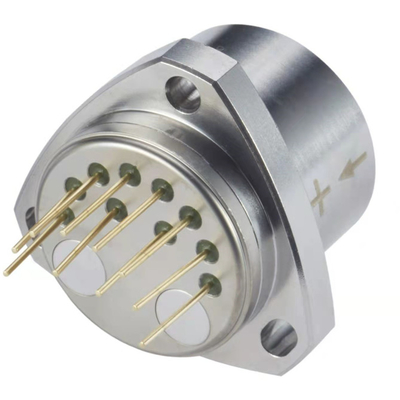

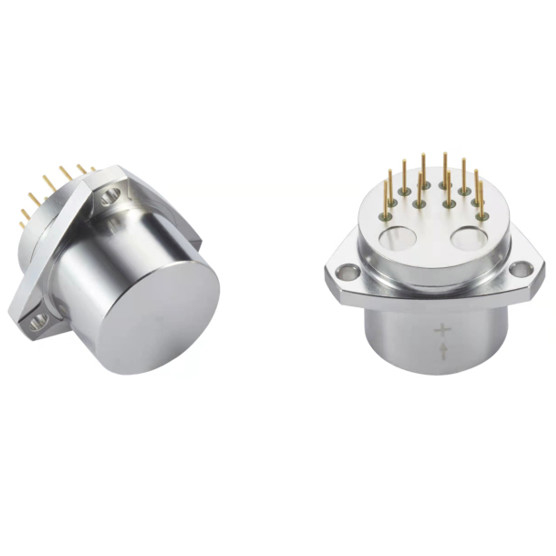

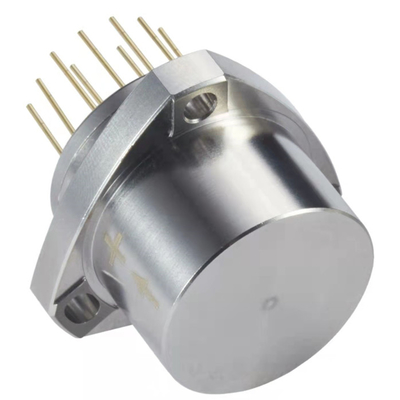

Acelerômetro flexível de quartzo analógico de eixo único para medição durante a perfuração

Acelerômetro analógico de quartzo flexível de eixo único para medição durante a perfuração

• Descrição do produto

  Série ACC1vabrasãoa)aceleraçãos- Não.É um acelerômetro de alta precisão com excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque, adaptabilidade ao ambiente e elevada fiabilidade.Pode ser utilizado para testes estáticos e dinâmicosÉ também um sensor de vibração e sensor de inclinação padrão.

  A corrente de saída do produto tem uma relação linear com a força ou aceleração,e o utilizador pode selecionar a resistência de amostragem apropriada através do cálculo para alcançar uma saída de alta precisãoO sensor de temperatura incorporado pode ser utilizado para compensar o viés e o fator de escala e reduzir a influência da temperatura ambiente de acordo com as exigências do utilizador.

• Parâmetro técnico

  Número de série	Parâmetro	ACC1-01	ACC1-02	ACC1-03
  1	Distância	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g
  2	Limite	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Fator de escala K1	10,0 a 1,30 mA/g	10,0 a 1,30 mA/g	10,0 a 1,30 mA/g
  5	Coeficiente não linear K2 da classe II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g Estabilidade a curto prazo de 4 horas	≤ 10 μg	≤ 10μg	≤10 μg
  7	1g Estabilidade a curto prazo de 4 horas	≤ 10 ppm	≤ 10 ppm	≤10 ppm
  8	Bias cRepetibilidade abrangente σK0 (1σ, 1 mês)	≤ 10 μg	≤15μg	≤25 μg
  9	Fator de escalacabrangenteRepetibilidade σ K1/K1 (1σ, 1 mês)	≤ 10ppm	≤20 ppm	≤30 ppm
  10	Coeficiente não linearcRepetibilidade abrangente K2/K1 (1σ, 1 mês)	≤ ± 10 μg/g2	≤ ±15 μg /g2	≤ ±20 μg/g2
  11	Coeficiente de temperatura de desvio (média da temperatura total)	≤ ± 10 μg /°C	≤ ±20 μg /°C	≤ ±30 μg /°C
  12	Temperatura do fator de escala Coeficiente (em média)  Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Ruído (840 Ω resistência de amostragem)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Frequência natural	400 a 800 Hz	400 a 800 Hz	400 a 800 Hz
  15	Largura de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
  16	Vibração aleatória	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
  17	Impacto	100 g,8ms,1/2sin	100 g,8ms,1/2sin	100 g,8ms,1/2sin
  18	Intervalo de temperatura de funcionamento	-55°C a +85°C	-55°C a +85°C	-55°C a +85°C
  19	Intervalo de temperatura de armazenamento	-60~+120°C	-60~+120°C	-60~+120°C
  20	Fornecimento de energia	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
  21	Consumo corrente	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
  22	Sensor de temperatura	Opção	Opção	Opção
  23	Tamanho	F25.4X30mm	F25.4X30mm	F25.4X30mm
  24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

  Desenho de dimensão
