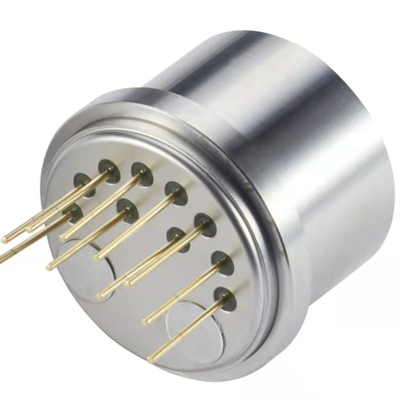

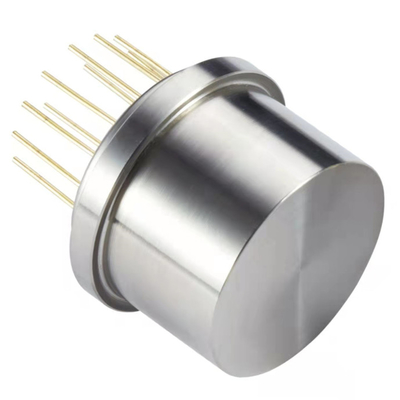

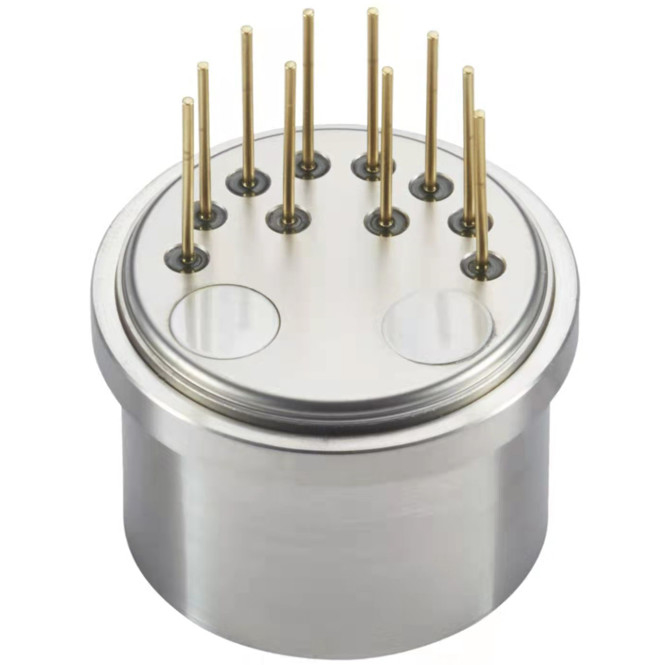

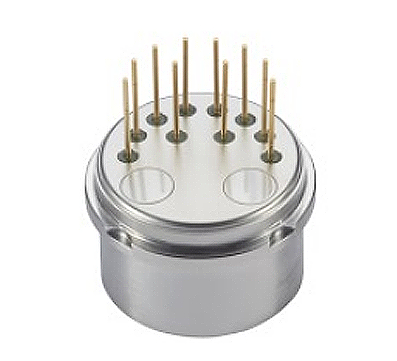

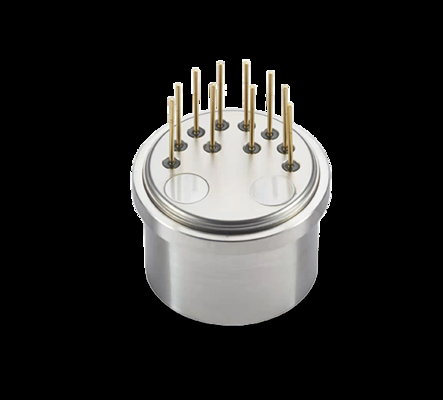

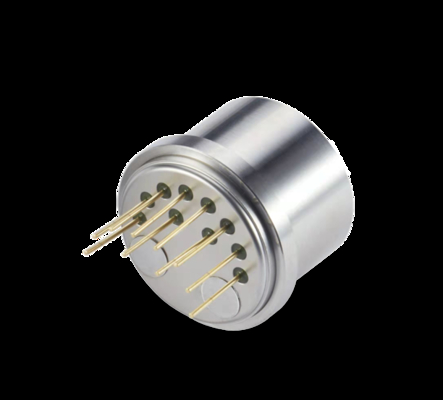

Sensor de vibração de acelerômetro de quartzo de eixo único Honeywell Q-Flex QA-750 Substituição

Sensor de vibração de acelerômetro de quartzo de eixo único Honeywell Q-Flex QA-750 Substituição

• Descrição do produto

Sensor de aceleração de vibração da série ACC3é um acelerômetro compacto, de alta precisão e de grande alcance, concebido para medições estáticas e dinâmicas, que oferece uma excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque rápido,forte capacidade de adaptação ao ambienteO sensor de inclinação funciona eficazmente como um sensor de vibração padrão.A série ACC3 oferece uma saída de corrente linear que corresponde à força aplicada ou aceleraçãoOs utilizadores podem calcular e seleccionar uma resistência de amostragem adequada para obter resultados de alta precisão.O sensor integra um sensor de temperatura para suportar a compensação de viés e fator de escala, minimizando o impacto da temperatura ambiente, de acordo com as exigências específicas do utilizador.

• Parâmetro técnico




  Número de série	Parâmetro	ACC3-01	ACC3-02	ACC3-03
  1	Distância	± 60 g	± 60 g	± 70 g /± 100 g
  2	Limite	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 5 mg	≤ ± 5 mg	≤ ± 5 mg
  4	Fator de escala K1	10,0 ± 0,2 mA/g	10,0 ± 0,2 mA/g	00,6 ± 0,2 mA/g
  5	Coeficiente não linear K2 da classe II	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 20 μg/g2
  6	0 g Estabilidade a curto prazo de 4 horas	≤ 10 μg	≤ 20 μg	≤ 20 μg
  7	1 g Estabilidade a curto prazo de 4 horas	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
  8	Repetitividade global do viés σK0 (1σ, 1 mês)	≤ 15 μg	≤ 50 μg	≤ 50 μg
  9	Repetitividade global do fator de escala σ K1/K1 (1σ, 1 mês)	≤ 15 ppm	≤ 50 ppm	≤ 50 ppm
  10	Repetitividade global do coeficiente não linear K2/K1 (1σ, 1 mês)	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 30 μg/g2
  11	Coeficiente de temperatura de desvio (média da temperatura total)	≤ ± 15 μg /°C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
  12	Coeficiente de temperatura do fator de escala (média sobre a temperatura)	≤ ± 15 ppm /°C	≤ ± 80 ppm /°C	≤ ± 50 ppm /°C
  13	Ruído (840 Ω resistência de amostragem)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Frequência natural	350 a 800 Hz	350 a 800 Hz	350 a 800 Hz
  15	Largura de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
  16	Vibração aleatória	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)
  17	Impacto	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin
  18	Intervalo de temperatura de funcionamento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Intervalo de temperatura de armazenamento	-60~+120°C	-60~+120°C	60°C a + 120°C
  20	Fornecimento de energia	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
  21	Consumo corrente	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
  22	Sensor de temperatura	Personalizável pelo utilizador	Personalizável pelo utilizador	Personalizável pelo utilizador
  23	Tamanho	F18.2X23mm	F18.2X23mm	F18.2X23mm
  24	Peso	≤ 30 g	≤ 30 g	≤ 30 g




  Desenho de dimensão
