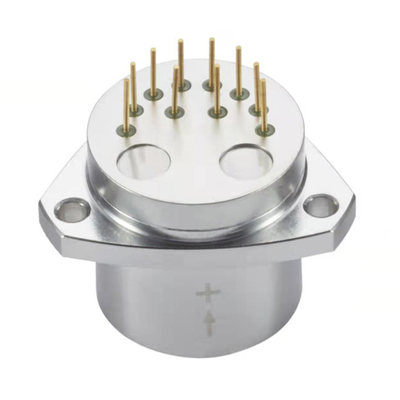

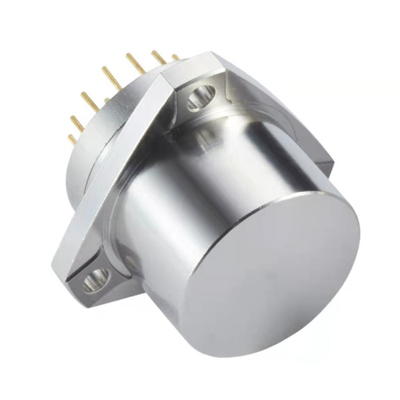

Acelerômetro de quartzo de grau tático Q-Flex QA3000 Substituto Honeywell para aeroespacial e aviação

Acelerômetro de quartzo de grau tático Q-Flex QA3000 Substituição Honeywell para Aeroespacial e aviação

• Descrição do Produto

  Série ACC1 vibração aceleração sensor é um acelerômetro de alta precisão com excelente estabilidade a longo prazo, repetibilidade, desempenho de inicialização, adaptabilidade ambiental e alta confiabilidade. Ele pode ser usado para testes estáticos e dinâmicos. É também um sensor de vibração e sensor de inclinação padrão.

  A corrente de saída do produto tem uma relação linear com a força ou aceleração, e o usuário pode selecionar a resistência de amostragem apropriada através do cálculo para obter uma saída de alta precisão. O sensor de temperatura embutido pode ser usado para compensar o viés e o fator de escala e reduzir a influência da temperatura ambiente de acordo com os requisitos do usuário.

• Parâmetro Técnico

  Número de série	Parâmetro	ACC1-01	ACC1-02	ACC1-03
  1	Faixa	±50g,±60g,±70g	±50g,±60g,±70g	±50g,±60g,±70g
  2	Limiar	5μg	5μg	5μg
  3	Viés K0/K1	≤±3mg	≤±3mg	≤±5 mg
  4	Fator de escala K1	1.0~1.30 mA/g	1.0~1.30 mA/g	1.0~1.30 mA/g
  5	Coeficiente não linear Classe II K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
  6	0 g Estabilidade de curto prazo de 4 horas	≤10 μg	≤10μg	≤10 μg
  7	1g Estabilidade de curto prazo de 4 horas	≤10 ppm	≤10 ppm	≤10 ppm
  8	Viés crepetibilidade abrangente σK0 (1σ, 1 mês)	≤10 μg	≤15μg	≤25 μg
  9	Fator de escala cabrangente repetibilidade σ K1/K1 (1σ, 1 mês)	≤10ppm	≤20 ppm	≤30 ppm
  10	Coeficiente não linear crepetibilidade abrangente K2/K1 (1σ, 1 mês)	≤±10 μg /g2	≤±15 μg /g2	≤±20 μg /g2
  11	Coeficiente de temperatura de viés (média de temperatura total)	≤±10 μg /℃	≤±20 μg /℃	≤±30 μg /℃
  12	Fator de Escala de Temperatura Coeficiente (Média Sobre  Temperatura)	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
  13	Ruído (resistor de amostragem de 840 Ω)	≤5mv	≤8.4mv	≤8.4mv
  14	Frequência natural	400~800 Hz	400~800 Hz	400~800 Hz
  15	Largura de banda	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	Vibração aleatória	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
  17	Impacto	100g,8ms,1/2sin	100g,8ms,1/2sin	100g,8ms,1/2sin
  18	Faixa de temperatura de operação	-55~+85℃	-55~+85℃	-55~+85℃
  19	Faixa de temperatura de armazenamento	-60~+120℃	-60~+120℃	-60~+120℃
  20	Fonte de alimentação	±12~±15V	±12~±15V	±12~±15V
  21	Consumo de corrente	≤±20mA	≤±20mA	≤±20mA
  22	Sensor de temperatura	Opção	Opção	Opção
  23	Tamanho	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
  24	Peso	≤80g	≤80g	≤80g

   Desenho dimensional
