10 eixos IMU de alta precisão com giroscópio acelerômetro magnetômetro e barómetro

Name: 10 eixos IMU de alta precisão com giroscópio acelerômetro magnetômetro e barómetro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	16488HB
MOQ:	1
Condições de pagamento:	L/C,T/T
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

500/2000°/s

estabilidade de viés zero:

0,8°/h

largura de banda:

200 hertz

Coeficiente de caminhada aleatória:

≤ 0,15°/Vh

Mudança de polarização zero em relação à temperatura, eixos X e Y:

±0,06°/s

Densidade de ruído:

0,001°/s/√Hz

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/mês

Destacar:

IMU de alta precisão de 10 eixos

UMI com acelerômetro giroscópio

barómetro de magnetómetro de alta precisão

Descrição do produto

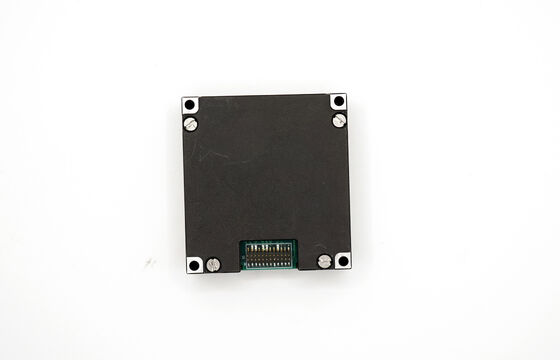

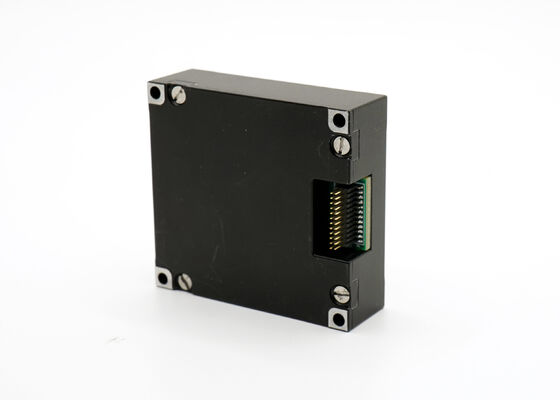

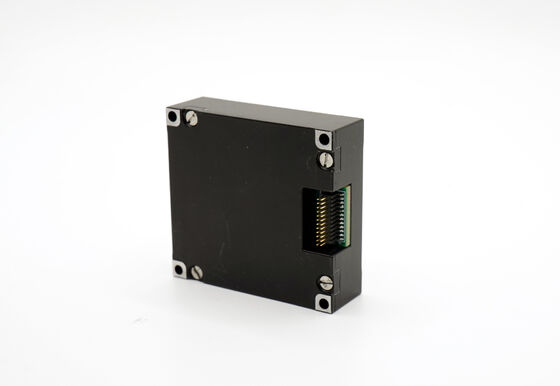

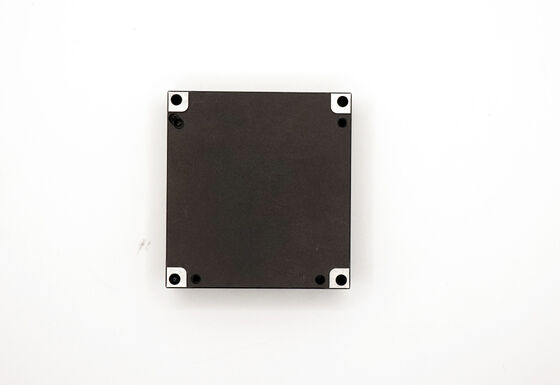

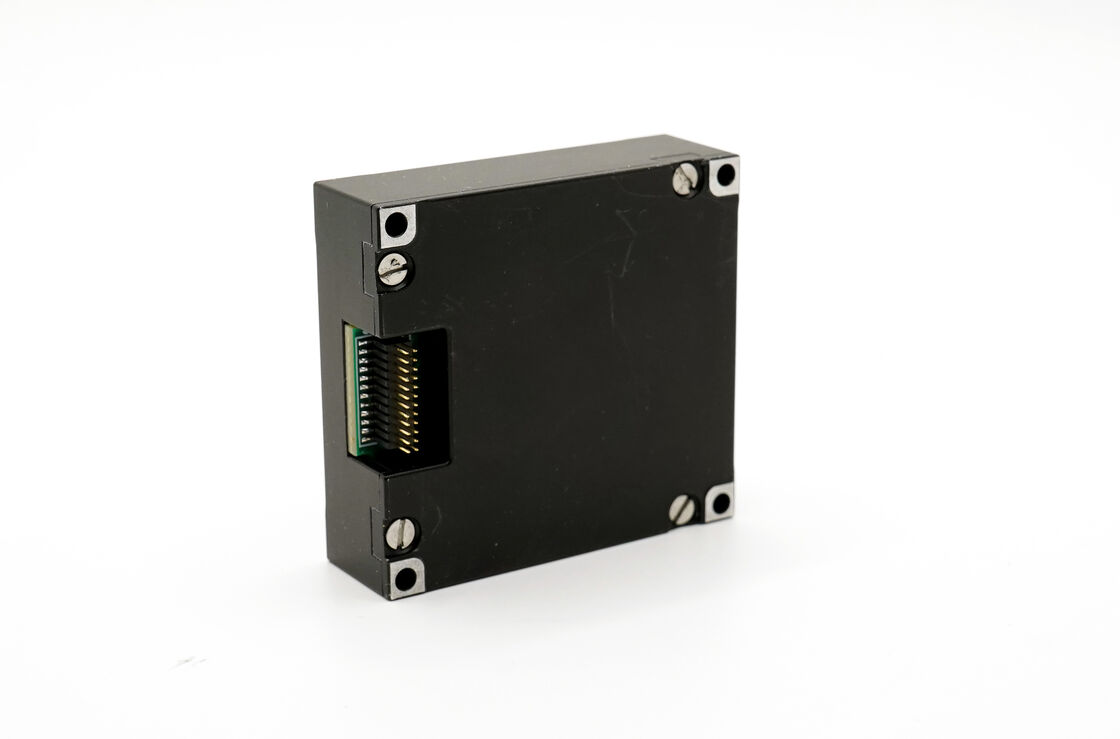

IMU de Alta Precisão de 10 Eixos com Giroscópio, Acelerômetro, Magnetômetro e Barômetro

Visão Geral do Produto

A Unidade de Medição Inercial (IMU) 16488HB é uma IMU de alto desempenho baseada em MEMS, com um giroscópio digital de três eixos, acelerômetro e magnetômetro. Esta unidade de navegação de precisão oferece uma faixa dinâmica de ±2000º/s para o giroscópio e ±200g para o acelerômetro. Com confiabilidade excepcional e adaptabilidade ambiental, é uma solução ideal para veículos de movimento não tripulados, comunicação móvel e aplicações de levantamento. Este modelo serve como um substituto completo para o Adis 16497, fornecendo maior precisão e estabilidade para operações críticas.

Características do Produto

Giroscópio digital de três eixos: Faixa de medição dinâmica de ±2000º/s com estabilidade de polarização zero de 3°/H (GJB, 10S, eixo Z) e 0,8°/H (ALLAN, eixo Z)
Acelerômetro digital triaxial: Faixa de medição dinâmica de ±200g com estabilidade de polarização zero de 0,4mg (GJB, 10S) e 0,06mg (ALLAN)
Magnetômetro digital triaxial: Faixa de medição de 2,5 gauss
Barômetro digital: Faixa de 300mbar a 1100mbar
Alta confiabilidade: MTBF 20.000 horas
Precisão em toda a faixa de temperatura: Desempenho garantido de -40℃ a +80℃ com calibração e compensação de temperatura embutidas
Resistência à vibração: Adequado para operação sob forte vibração (6,06 G, 20-2000 Hz)
Resistência ao impacto: Adequado para trabalhar sob condições de grande impacto (1000 G, 0,5ms)

Especificações Técnicas

Parâmetro	Condições de Teste	Valor Mínimo	Valor Típico	Valor Máximo	Unidade
Giroscópio
Faixa de medição dinâmica		500		2000	º/s
Estabilidade de polarização zero	Variância de Allan, eixo Z		0,8		º/h
Estabilidade de polarização zero	Variância de Allan, eixos X e Y		1,6		º/h
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃, temperatura constante), eixo Z		3		º/h
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃, temperatura constante), eixos X e Y		6		º/h
Polarização zero	Faixa de polarização zero, eixo Z		±0,07		º/s
Polarização zero	Faixa de polarização zero, eixos X e Y		±0,2		º/s
Mudança de polarização zero em toda a faixa de temperatura	Eixo Z		±0,02		º/s
Mudança de polarização zero em relação à temperatura	Eixos X e Y		±0,06		º/s
Precisão do fator de escala	Eixo Z		0,3		%
Precisão do fator de escala	Eixos X e Y		0,6		%
Caminhada aleatória angular			0,15		º/√hr
Densidade de ruído			0,001		º/s/√Hz
Acelerômetro
Faixa de medição dinâmica		16		200	g
Estabilidade de polarização zero	Variância de Allan		0,06		mg
Estabilidade de polarização zero	Média de 10s (-40℃~+70℃, temperatura constante)		0,4		mg
Faixa de polarização zero			2		mg
Precisão do fator de escala			0,5		%
Densidade de ruído			0,025		mg/√Hz
Magnetômetro
Faixa de campo magnético	Brg,xy		±13		gauss
Precisão da direção	Componente geomagnético horizontal de 30 μT, 25℃		±2,5		graus
Características Elétricas
Tensão		3,0	3,3	3,6	V
Consumo de energia			1,5		W
Características Estruturais
Tamanho			474414		mm
Peso			50		g

Nota: Os cálculos de polarização zero para o processo de mudança de temperatura total assumem uma taxa de mudança de temperatura ≤ 1℃/min na faixa de -40℃ a +70℃. As condições de vibração são 6,06 G, 20Hz-2000Hz.

Desenho de Contorno
